Линия подготовки и окраски изделий, корпорация «РОСАТОМ», АО «АЭМ-Технологии», г. Петрозаводск.

Описание проекта

Проектирование, изготовление, поставка и монтаж линии для подготовки и окраски изделий.

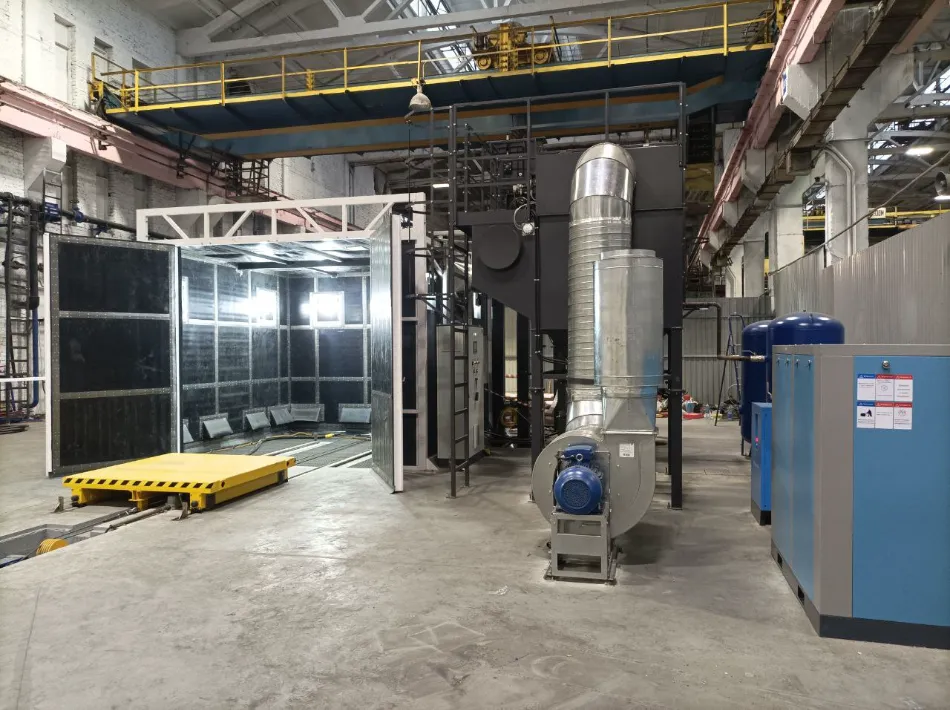

В состав линии входят:

Абразивоструйная камера;
Окрасочно-сушильная камера с комнатой колориста;
Передаточные тележки для подачи изделий в камеры и выгрузки из камер:
Комплект ЗИП на 1 год работы.

Линия подготовки и окраски изделий предназначена для обработки изделий, перемещающихся на рельсовых путях с помощью передаточных тележек. Линия обеспечивает механическую очистку поверхностей изделий стальной колотой дробью, а также нанесение лакокрасочных материалов на изделия с последующей сушкой изделий.

Линия включает в себя (последовательно) следующие операции:

Загрузку изделия с помощью цехового крана на передаточную тележку абразивоструйной камеры и подачу в камеру;
Ручную дробеструйную обработку изделия оператором для очистки его поверхности и придания заданной шероховатости;
Вывоз изделия на передаточной тележке из абразивоструйной камеры и перегрузку с помощью цехового крана на передаточную тележку окрасочно-сушильной камеры с подачей в камеру;
Приготовление лакокрасочных материалов в комнате колориста и передачу их в окрасочно-сушильную камеру;
Ручное нанесение лакокрасочных материалов операторами на поверхность изделия при температуре +22 0С;
Сушка изделия при регулируемой температуре до +80 0С;
Вывоз изделия на передаточной тележке из окрасочно-сушильной камеры и снятие с линии при помощи цехового крана.

Особенности

Окрасочно-сушильная камера совмещена по корпусу с комнатой колориста и имеет отдельную дверь для подачи лакокрасочных материалов из комнаты колориста в окрасочно-сушильную камеру. Тележка окрасочно-сушильной камеры оборудована приспособлением для подвеса изделий с целью удобства нанесения лакокрасочных покрытий на изделие.

Технические параметры

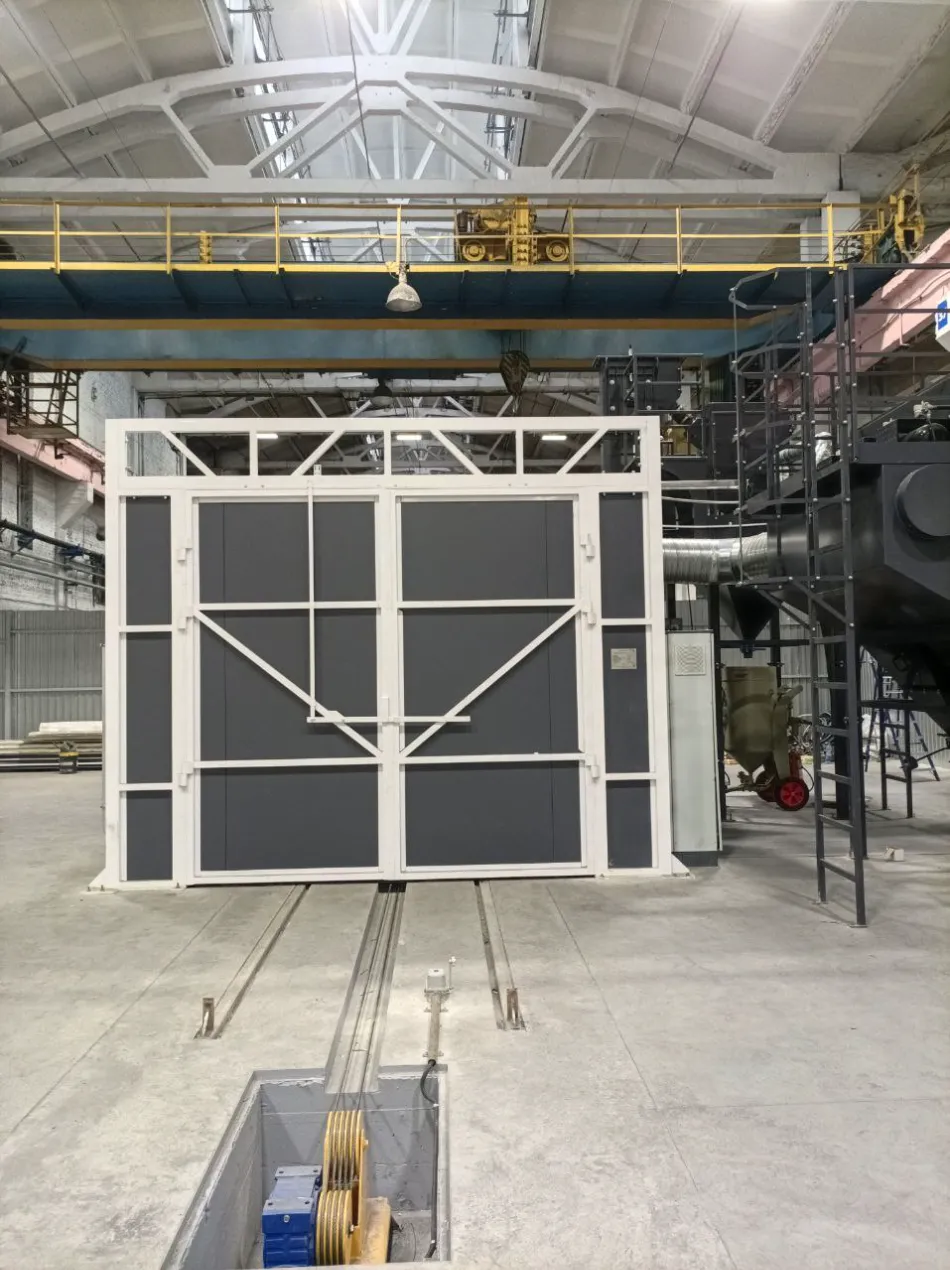

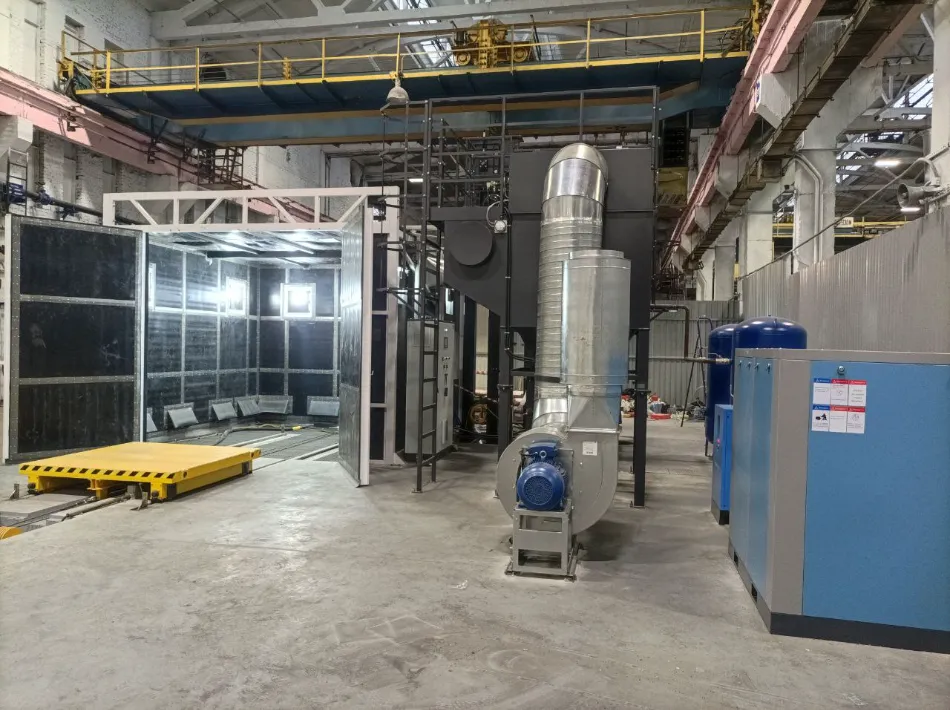

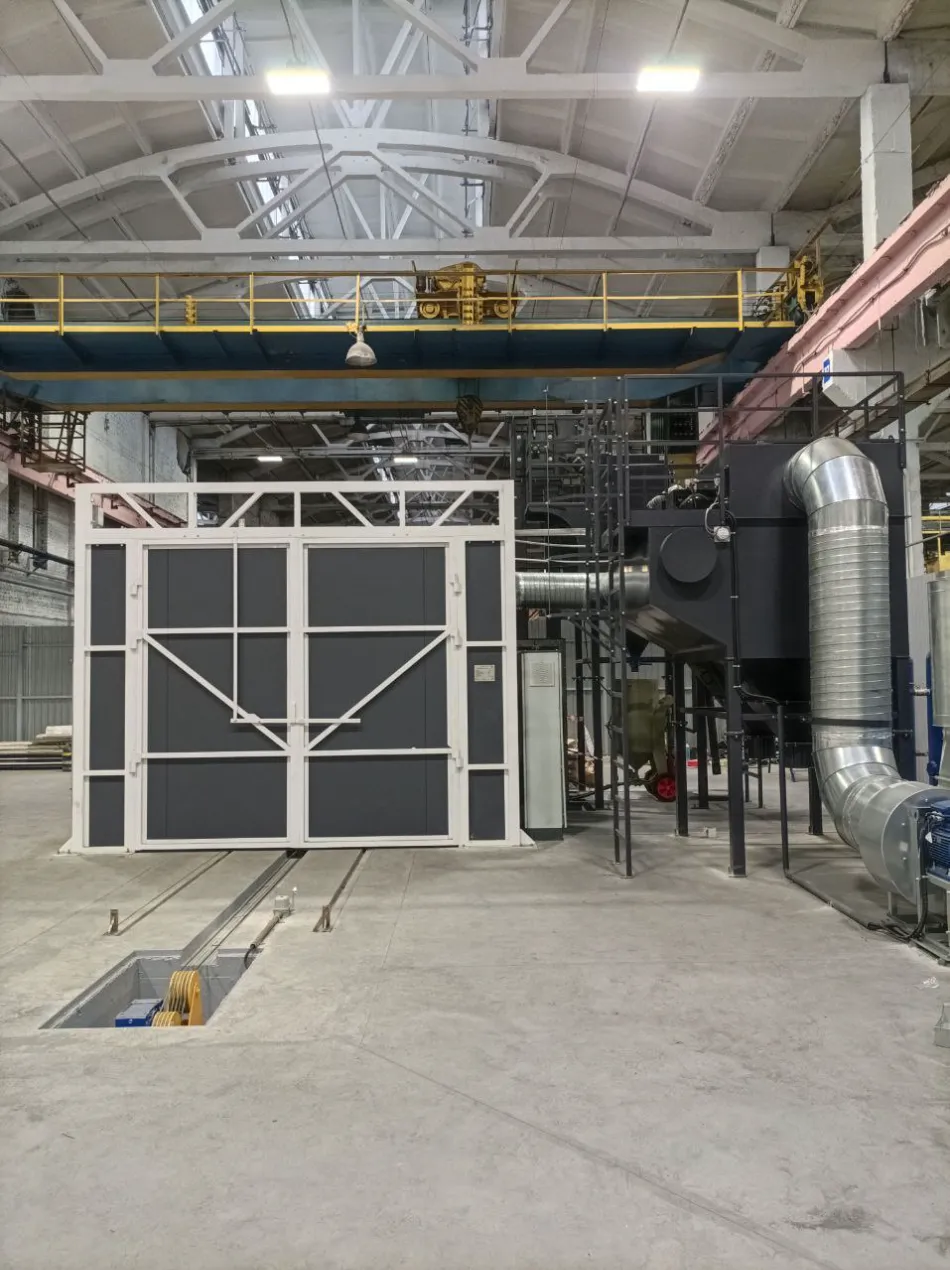

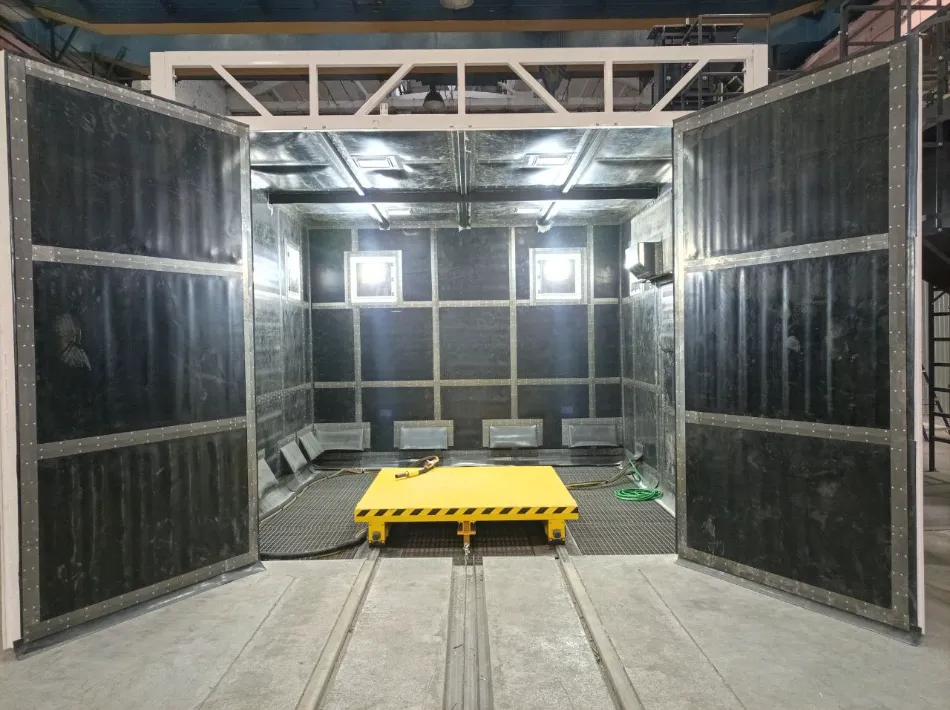

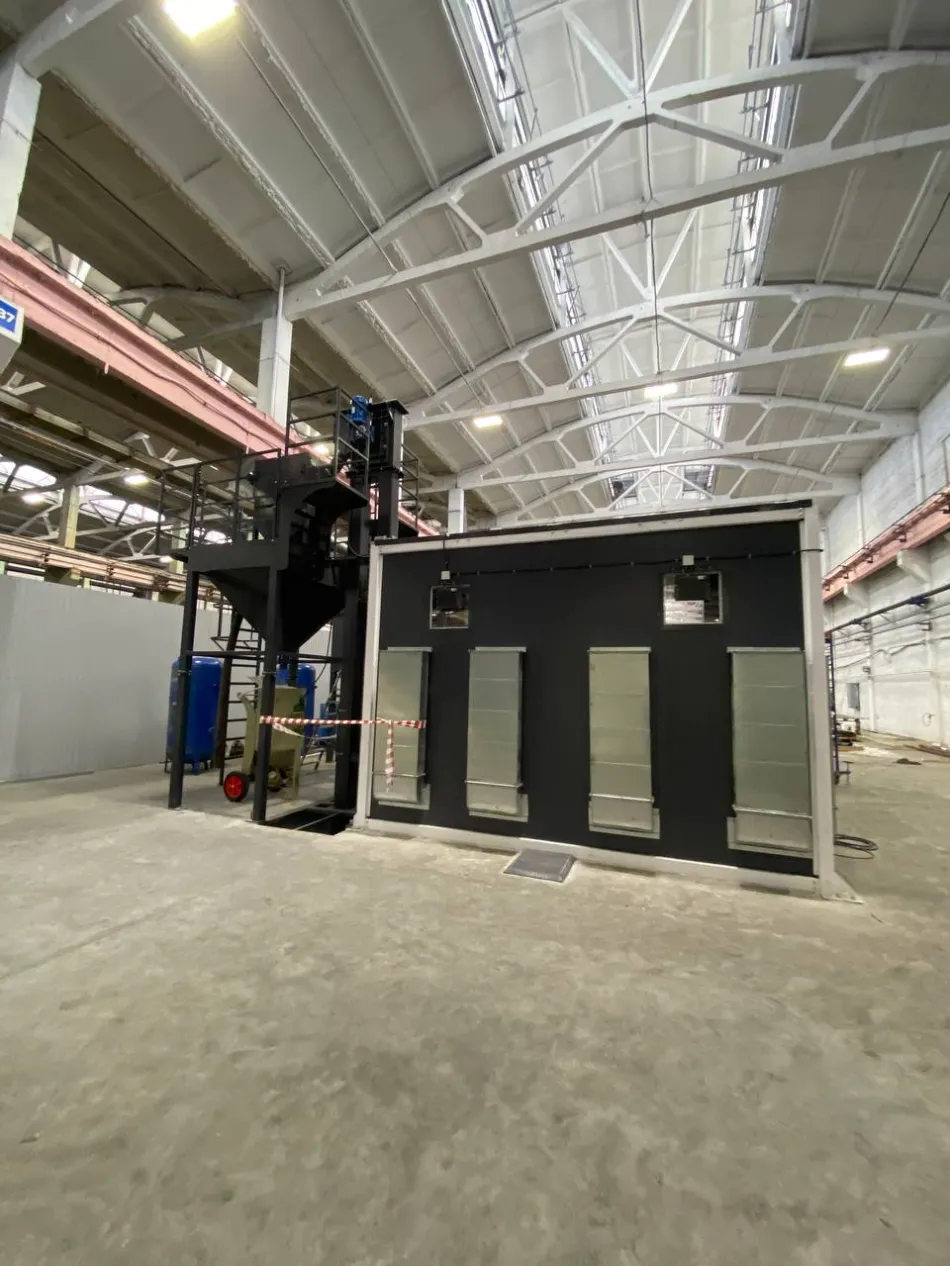

Абразивоструйная камера «АЛЬФА-ТЕК» SB-4-4-3-1-Т-Е:

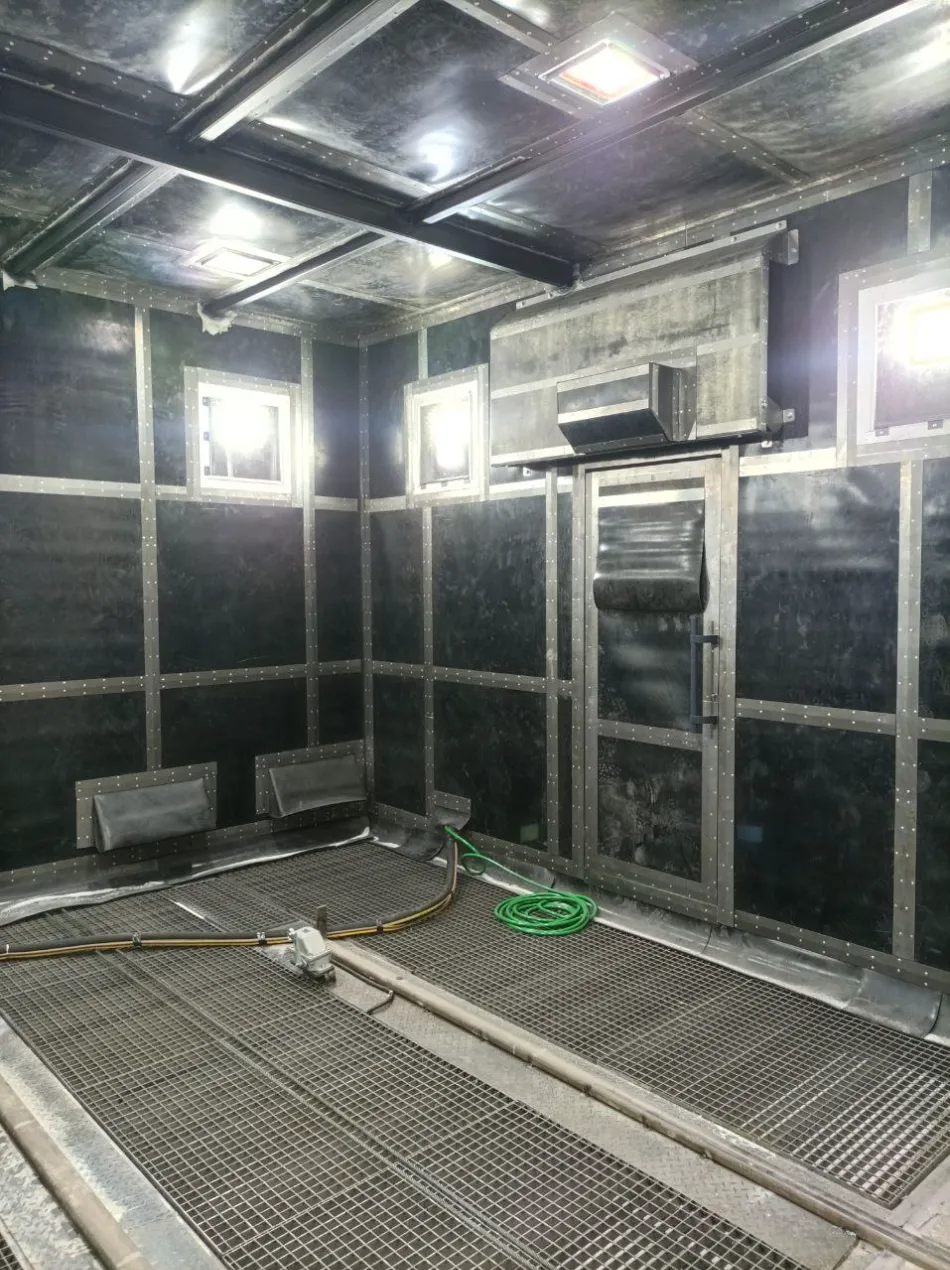

Корпус абразивоструйной камеры 4х4х3 м (ДхШхВ):

несущий каркас корпуса камеры из металлического проката
стены и потолок камеры из сэндвич-панелей
резина 4 мм для обшивки внутренних стен
распашные ворота 3х3 м (ШхВ) обшиты резиной 4 мм – 1 шт. (камера тупикового типа)
калитка обслуживающего персонала 0,8х2 м (ШхВ) – 1 шт.
основное наружное светодиодное двухуровневое освещение через проёмы со светопрозрачным материалом
автономное аварийное освещение камеры
информационные табло
приборы автоматической системы безопасности
вводы приточной и вытяжной вентиляции.

1 комп.

Скребковые полы 4х4 м с пневмоприводном:

продольные модули – 3 шт.
поперечный модуль
напольные решетки, несущая способность 1,2 т/м2
воронка сбора абразива
пневмоцилиндры привода полов – 14 шт.
пневмошланги и соединительные фитинги
пневмопанель управления.

1 комп.

Механическая транспортировочная система:

ковшовый элеватор
каскадный сепаратор
бункер для абразива с выходом на 1 аппарат
лестницы, ограждения.

1 комп.

Дробеструйная установка и средства защиты оператора:
Дробеструйная установка «Clemco SCW-2452»

клапан дистанционного управления
клапан регулировки подачи абразива
шланг дробеструйный 20 м
шланг управления 20 м
ручка дистанционного управления RLX III
сопло абразивоструйное.

Средства защиты оператора:

костюм пескоструйщика
перчатки пескоструйщика
шлем пескоструйщика Apollo 100
дыхательный фильтр CPF-20
воздушный шланг 20 м.

1 комп.

Пылеулавливающая вентиляционная установка ВПУ-10:

вентилятор производительностью 10 000 м3/ч
фильтровальный блок с 8-ю фильтр-картриджами общей площадью фильтрации 104 м2
система регенерации фильтров
контрольно-измерительные приборы и автоматика
глушитель на выходе вентилятора, соединительные воздуховоды.

1 комп.

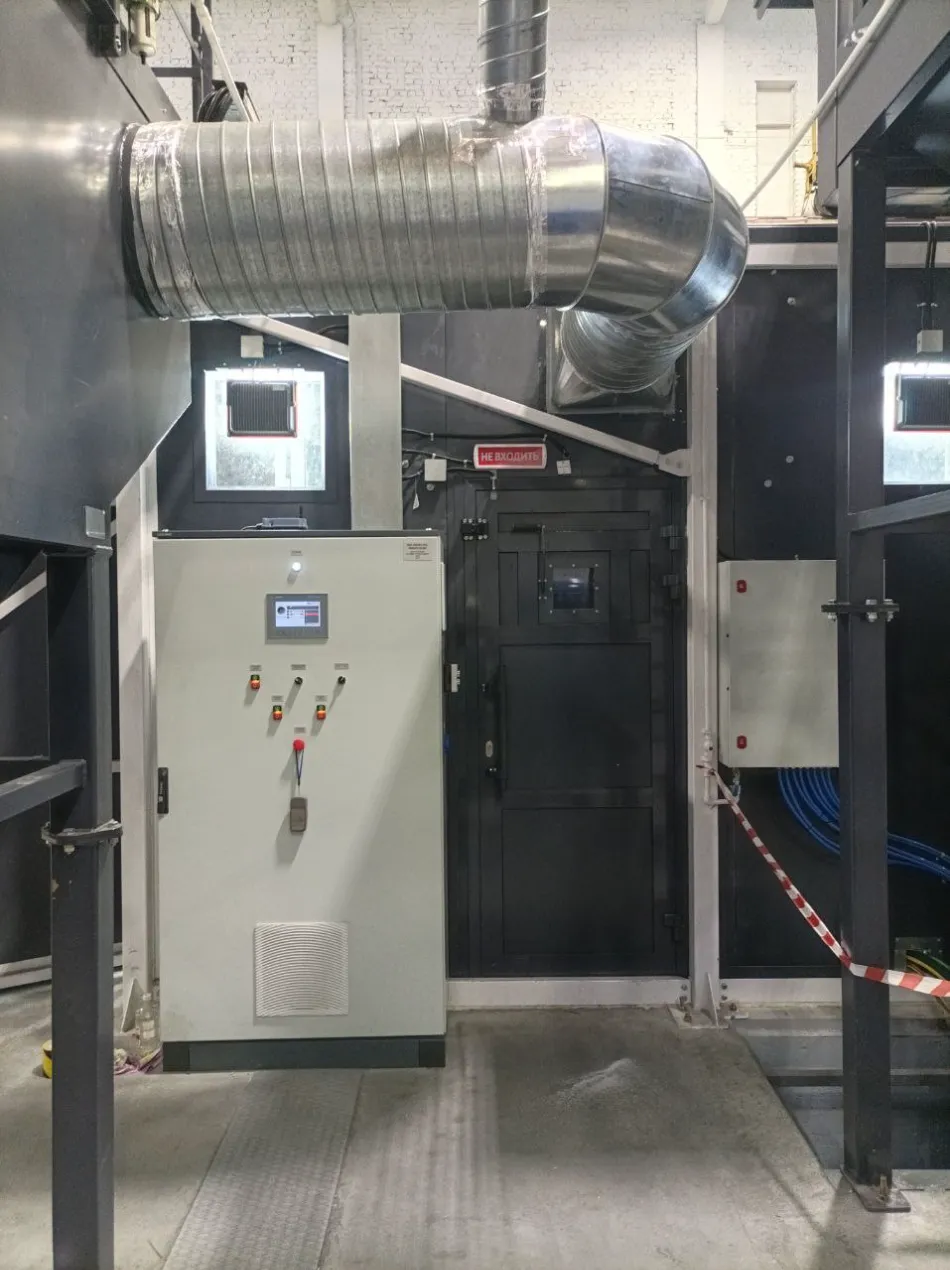

Централизованный пульт управления:

промышленный логический контроллер
панель оператора с сенсорным экраном
преобразователи частоты для вентустановок.

1 комп.

Тележка рельсовая передаточная:

грузоподъёмность — 10 тонн
габаритные размеры — 1500х2000х500 мм (ДхШхВ)
колеса на рельс с головкой до 70 мм

Электропривод тележки канатно-блочной системой:

приводная станция (лебёдка)
натяжная станция
система дистанционного управления по радиоканалу и от общего стационарного пульта
трос с натяжными устройствами.

1 комп.

Компрессорное оборудование:
Винтовой компрессор «Spitzenreiter»

Модель — S-EKO 75
Производительность – 9,2 м3/мин
Окружающая температура — от +5 до +40оС
Рабочее давление — 8 Бар
Мощность двигателя — 55 кВт / 3 ф/ 50 Гц /380 в
Привод — ременный
Уровень шума — 74 дБ
Охлаждение — воздушное
Электронная система управления — промышленный процессор
Панель управления — LCD на русском языке

Осушитель рефрижераторного типа «Spitzenreiter»

Модель — LW-75AC
Пропускная способность — 10,5 м3/мин
Охлаждение — воздушное
Окружающая температура —до +45оС
Точка росы — +3 оС … +10оС
Мощность — 2,0 кВт
Питание — 380В/1Ф/ 50Гц

Фильтр магистральный PAF 100 Р
Циклонный сепаратор PAF 100S
Ресивер РВ 900/10 – 2 шт.
1 комп.

Комплект ЗИП на 1 год работы:

Y-образный переходник 1 ¼’’ — 3 шт.
Ниппель обрезиненный 1 ¼’’х100 мм — 3 шт.
Ниппель обрезиненный 1 ¼’’х60 мм — 3 шт.
Быстроразъёмное соединение 1 ¼’’ — 2 шт.
Уплотнительное кольцо для сопла — 5 шт.
Сопло держатель — 10 шт.
Быстроразъёмное соединение 1 ¼’для шланга — 5 шт.
Сопло дробеструйное (диаметр 8,5 мм) — 40 шт.
Ручка «Старт-Стоп» — 1 шт.
Резиновый клапан для ручки «Старт-Стоп» — 10 шт.
Дробеструйный шланг 1 ¼’’ (20 м) — 1 шт.
Приводящий спаренный шланг с фитингами (20 м) — 1 шт.
Костюм абразивоструйщика — 2 шт.
Перчатки абразивоструйщика — 4 пары
Шлем абразивоструйщика «Apollo 100» — 2 шт.
Картридж дыхательного фильтра — 1 шт.
Дыхательный шланг с б/р соединениями (20 м) — 3 шт.
Рамка, Apollo 100 — 3 шт.
Подшлемник, Apollo 100 — 3 шт.
Наружная защитная плёнка, Apollo 100 (25 шт.) — 10 компл.
Среднее стекло, Apollo 100 (пластик) — 2 шт.
Внутренняя защитная плёнка, Apollo-100 (шт.) — 2 шт.
Пневмоцилиндр — 2 шт.
Светильник — 2 шт.
Подшипники скребковых полов — 100 шт.
Скребки — 5 шт.
Ковш элеватора — 5 шт.
Лента элеваторная — 30 м.
Комплект защитных стекол – 8 шт.
Фильтр картриджный 215/1000-13 – 8 шт.

1 комп.

Электропотребление Освещение — 1,5 кВт
ВПУ-10 — 15,0 кВт
Привод элеватора — 3,5 кВт
Привод сепаратора — 0,5 кВт
Привод тележки — 2,0 кВт
Вспомогательная автоматика — 1,0 кВт

Общее электропотребление 23 кВт

Потребление сжатого воздуха Абразивоструйная установка — 6,0 м3/мин
Привод скребковых полов — 0,05х12 = 0,6 м3/мин
Очистка фильтров ВПУ-10 — 1,2 м3/мин
Необходимый резерв (15 %) — 1,2 м3/мин

Общее потребление воздуха 9,0 м3/мин

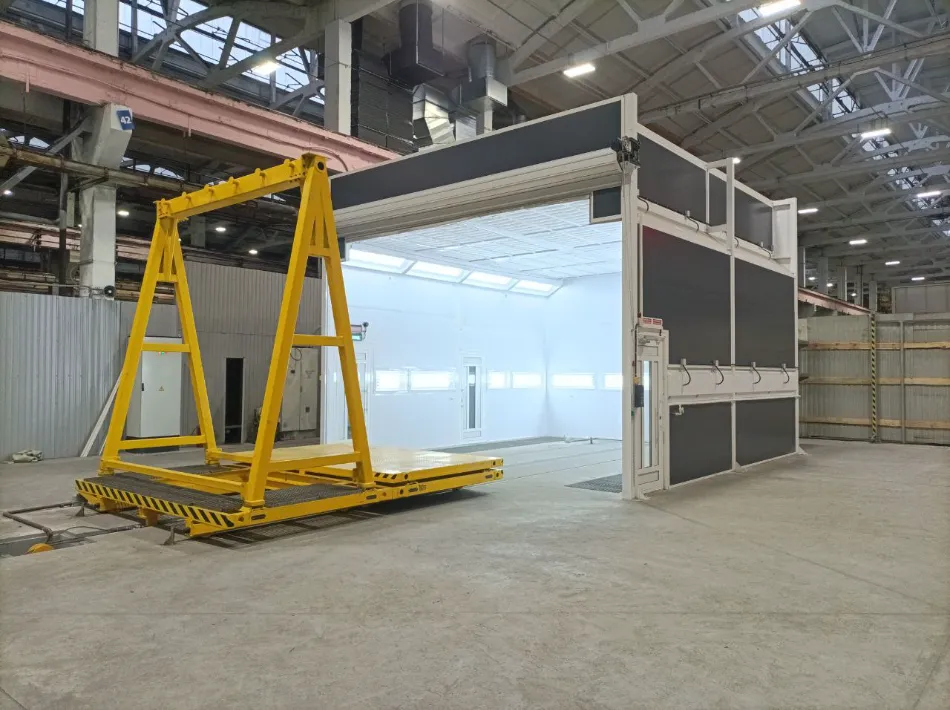

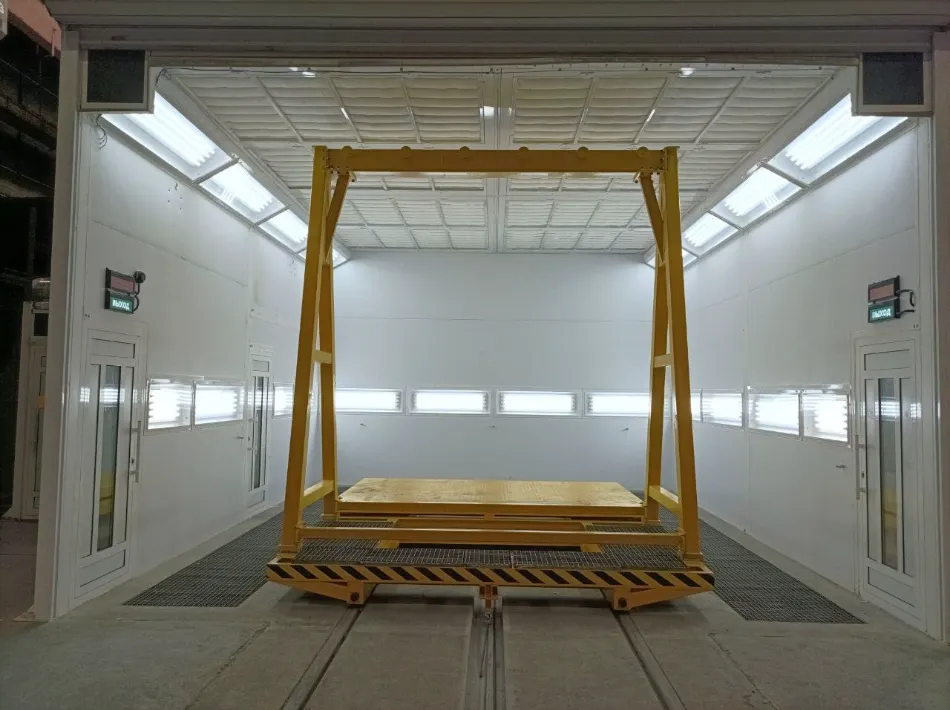

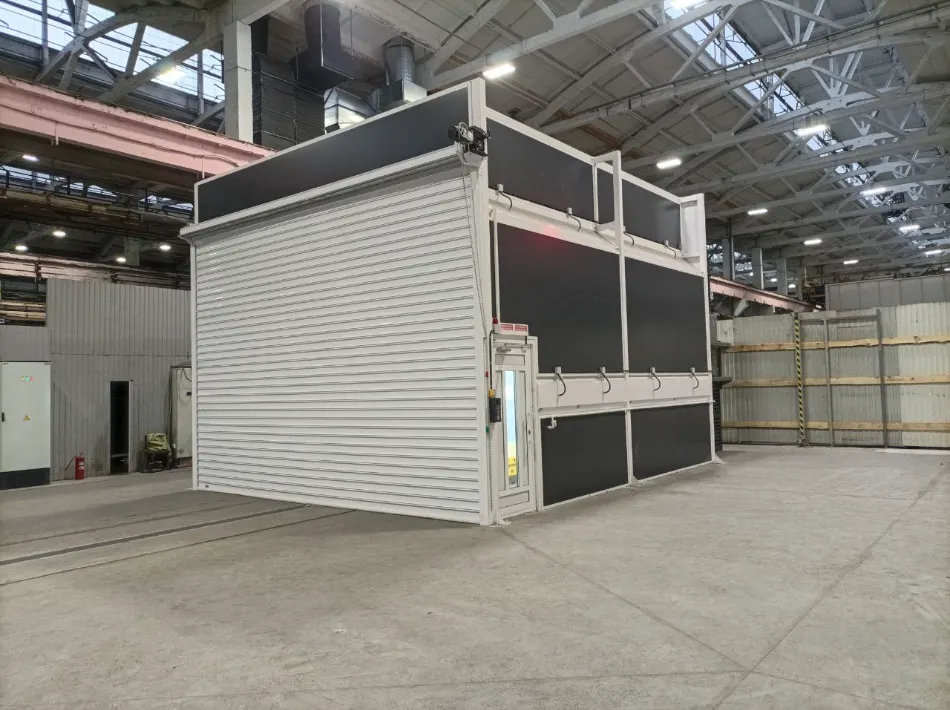

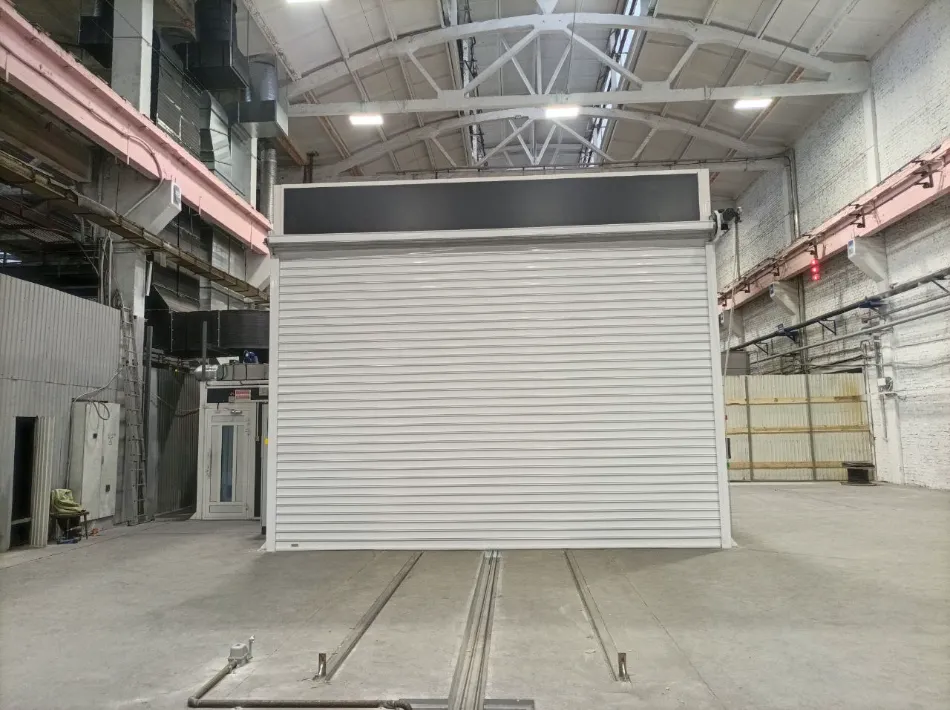

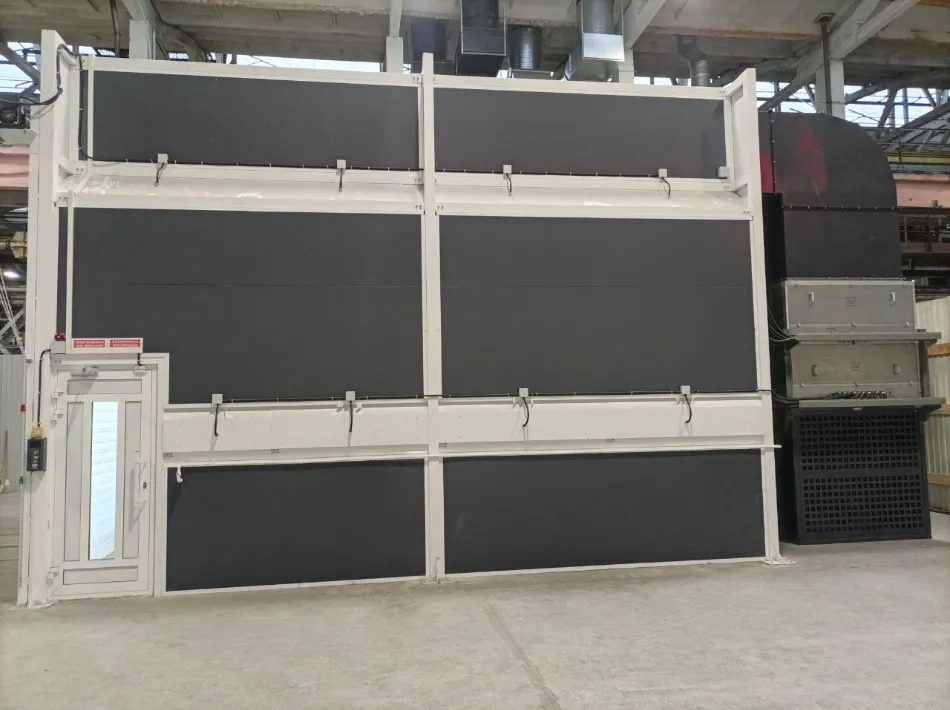

Окрасочно-сушильная камера «АЛЬФА-ТЕК» SB-7-6-4-Т-Е:

Тип камеры Тупиковая

Внутренние габариты кабины 7000х6000х4000 мм (ДхШхВ)

Внешние габариты без агрегатов 7200х6200х5000 мм (ДхШхВ)

Внешние габариты с агрегатами 9200х6200х5000 мм (ДхШхВ)

Конструкция Несущий металлический каркас из окрашенной профильной трубы. Стеновая и потолочная панель из сэндвич-панели с негорючим наполнителем ПИР, толщиной 40 мм, стыкующиеся по типу «шип-паз».

Отвод воздуха Через две полосы напольных решеток.

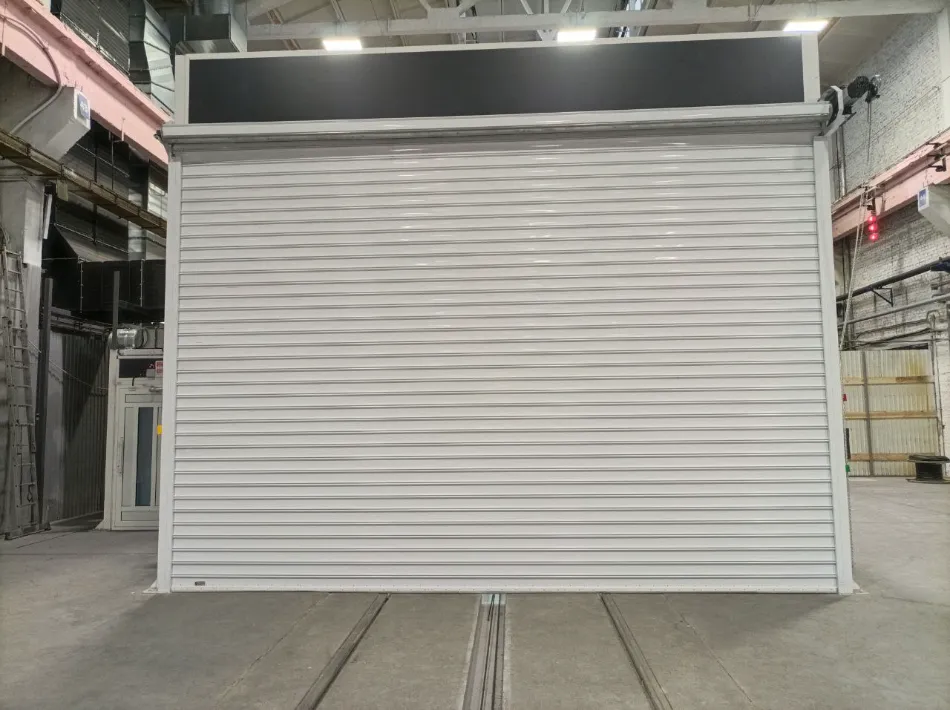

Основные ворота 1 шт. Роллетные с электроприводом 5000х4000 мм (ШхВ).
Электропотребление привода ворот - 2,0 кВт.

Сервисная дверь 3 шт. 800х2000 мм, с защелками и смотровыми окнами.

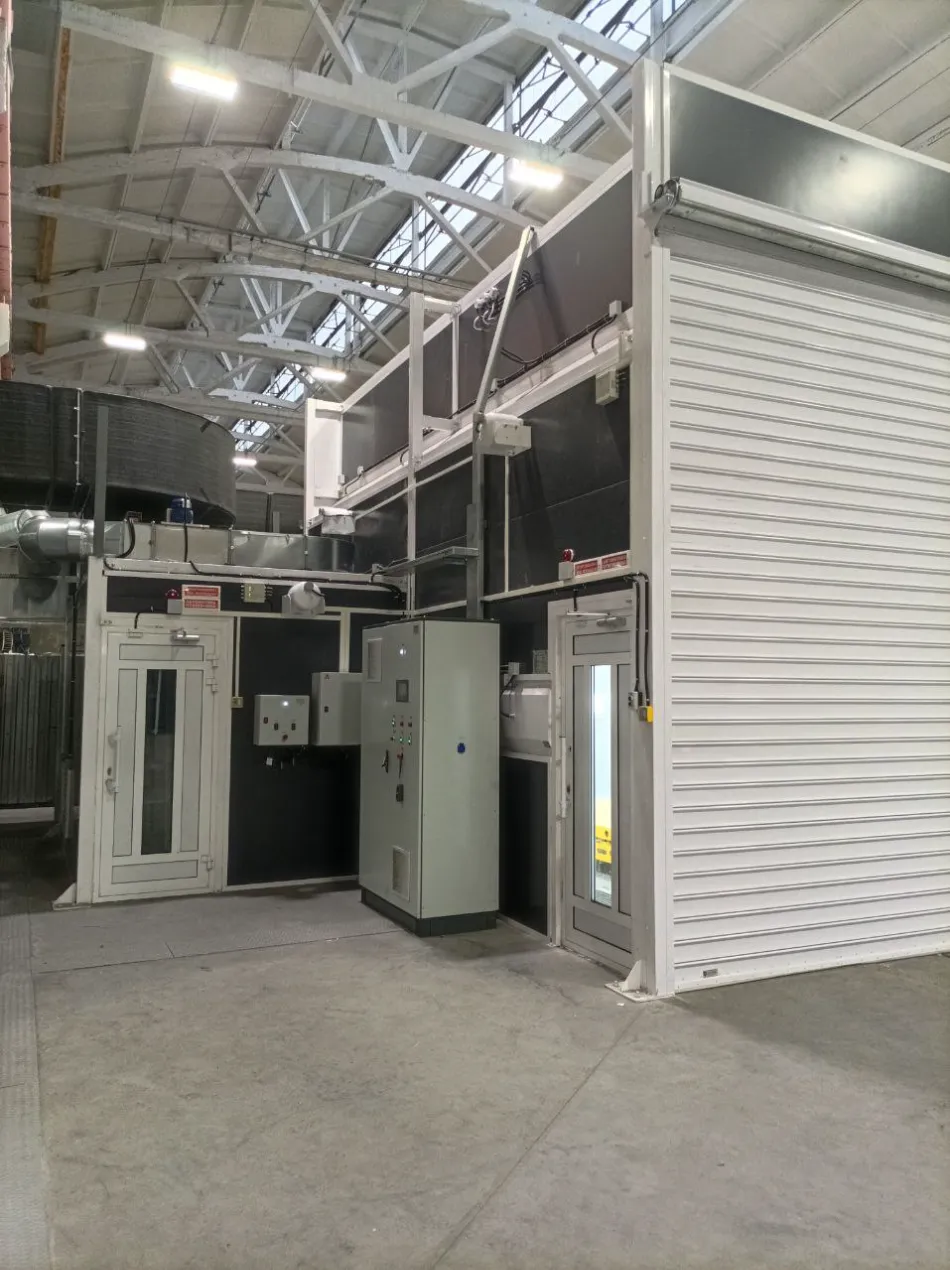

Блок приточно-вытяжной вентиляции 1 комп. Блок вентиляции изготовлен из металлических профилей и стальных панелей.
Блок приточной вентиляции: производительность 37 000 м3/ч, мощность 37 кВт, частотный привод.
Блок вытяжной вентиляции: производительность 37 000 м3/ч, мощность 37 кВт, частотный привод.
Моторизованная заслонка.
Электропотребление двигателей - 37,0 х 2 = 74,0 кВт.

Тепловой блок Электрический 1 комп. Секция нагрева 1- мощностью 433 кВт
Секция нагрева 2- мощностью 151 кВт

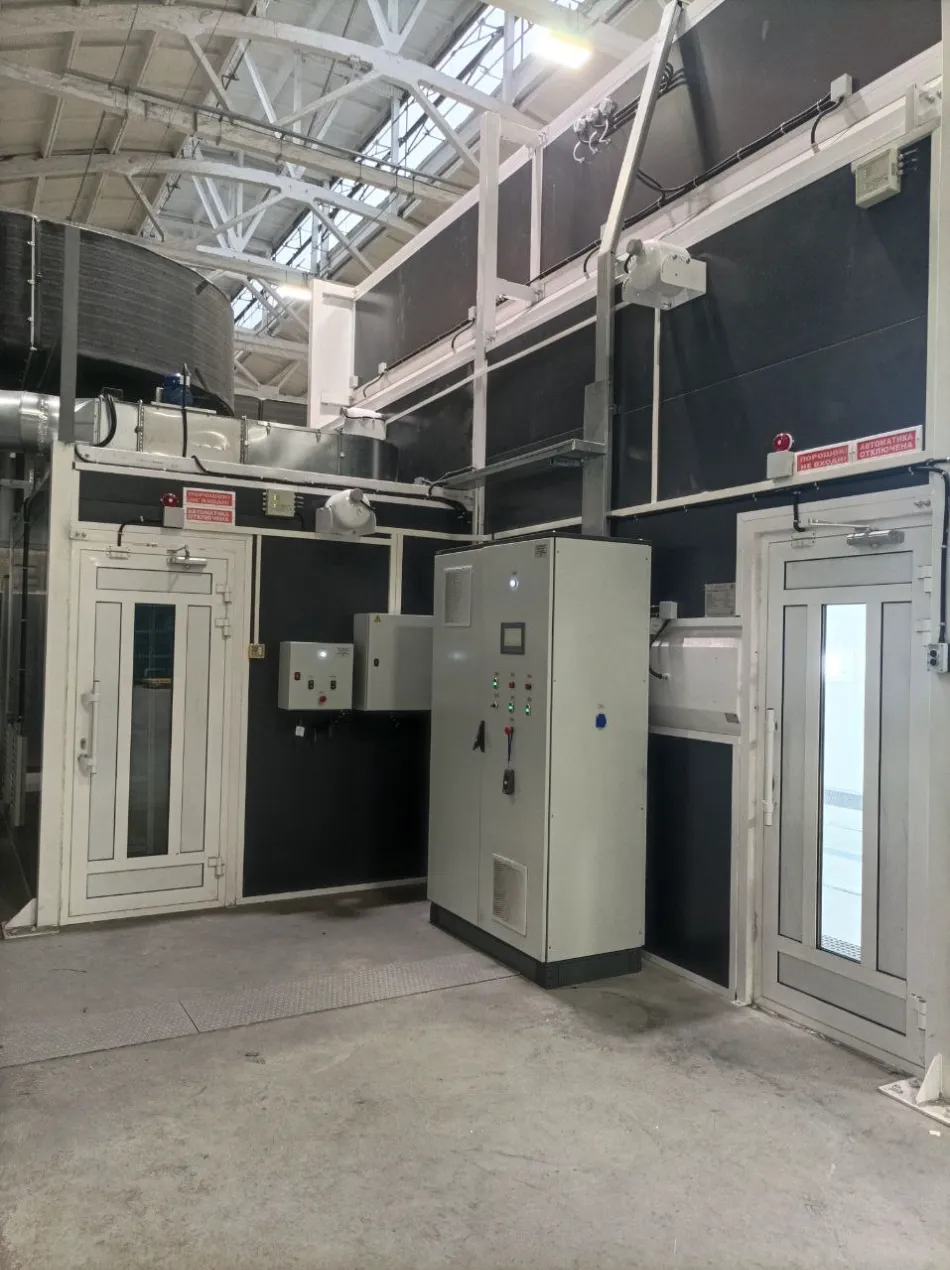

Силовой шкаф, Шкаф управления

Фильтры 1 комп. Карманные, потолочные, напольные.

Освещение 1 комп. Верхнее освещение (продольные стены) под углом 45°.
Боковое освещение (продольные и торцевая стены):
Общая освещенность в камере - не менее 1000 Люкс.
Общее электропотребление освещения - 1,4 кВт.

Пульт управления 1 шт. На основе ПЛК с сенсорной панелью.

ЗИП на 1 год работы 1 комп. Фильтр карманный ВМ-G3-590*650-6*600-20/010/00 – 16 шт.

Фильтр карманный ВМ-G3-590*650-6*400-20/010/00 – 16 шт.

Фильтр потолочный RB-600G, F5 2х20м –- 2 шт.

Фильтр напольный 1,0х20м, PS-70 – 24 шт.

Шланг высокого давления 3/8, длина 10 м – 3 шт.

Быстросъемные соединения – 3 шт.

Краскопульт пневматический Jonnesway JA-6111 – 3 шт.

Комплект дюз к краскопульту – 2 шт.

Система автоматического порошкового пожаротушения 2 комп. Порошковое пожаротушение. Включая монтаж, проект и полный пакет документации для сдачи надзорным органам

Противопожарные клапаны 2 шт. На выходе агрегатов перед воздуховодами.

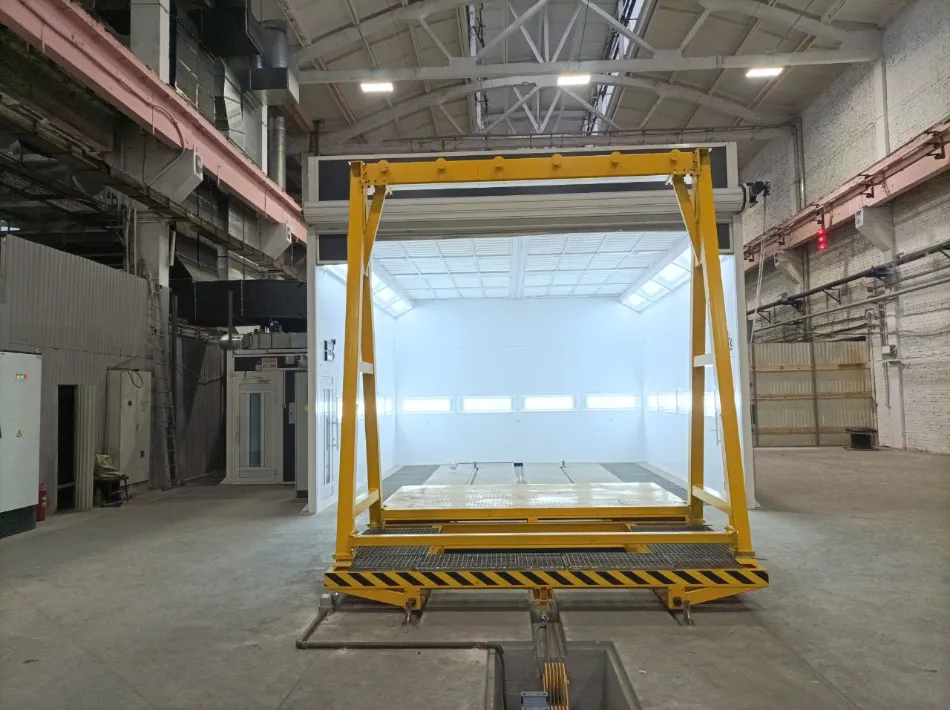

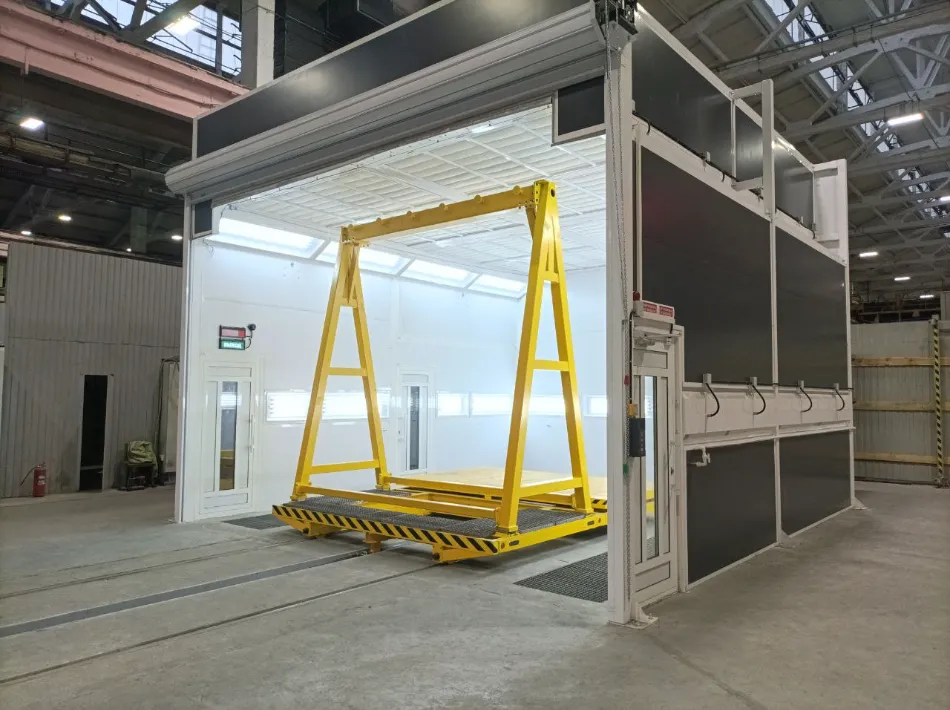

Тележка рельсовая передаточная 1 комп. С П-образными рамками и настилами. Открытого типа. Регулируемая по длине.
Грузоподъёмность - 10 тонн.
Габаритные размеры - 4000х3300х550 мм (ДхШхВ).

Электропривод передаточной тележки 1 комп. Тросовый привод.
Приводная станция (лебёдка).
Натяжная станция.
Система дистанционного управления по радиоканалу и от общего стационарного пульта.
Трос с натяжными устройствами.

Скорость воздуха в свободном пространстве (незагруженная камера) 0,24 м/с

Кратность воздухообмена в пустой камере 220 час-1

Максимальная температура в режиме сушки +80 °С

Температура в режиме окраски +22 °С

Электропитание 380В/3Ф/50Гц.

Общее электропотребление 665 кВт

Цвет агрегатов и стеновых панелей кабины снаружи Синий

Цвет стеновых панелей кабины изнутри Белый

Цвет элементов каркаса кабины, ворот и калиток снаружи Белый
