Окрасочно-сушильная камера, АО «Энергомаш», г. Великий Новгород.
Описание проекта
Проектирование, изготовление, поставка и монтаж окрасочно-сушильной камеры.
В состав камеры входят:
- Окрасочно-сушильная камера;
- Верхний монорельс для крепления тали внутри камеры.
Камера предназначена для нанесение лакокрасочных материалов на изделия с последующей сушкой изделий.
Процесс работы в камере включает в себя (последовательно) следующие операции:
- Загрузку изделия с помощью тали внутри камеры, на которую изделие подвешивается при помощи вилочного погрузчика;
- Ручное нанесение лакокрасочных материалов операторами на поверхность изделия при температуре +22 0С;
- Сушка изделия при регулируемой температуре до +80 0С;
- Снятие и вывоз изделия при помощи вилочного погрузчика.
Особенности

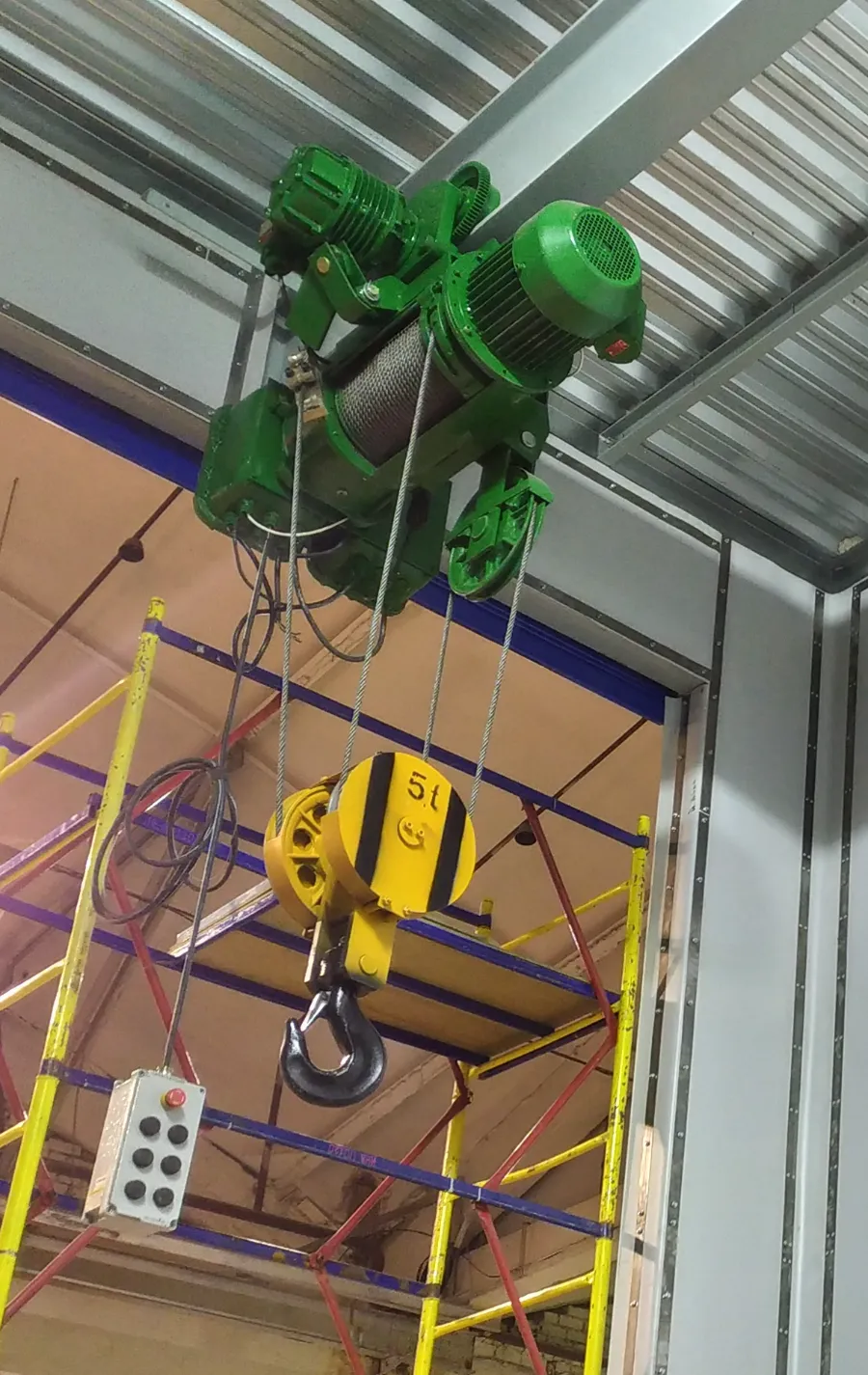

Кабина окрасочно-сушильной камеры оборудована верхним монорельсом, на котором установлена таль, позволяющая выполнять работы по нанесению лакокрасочных покрытий на изделие в подвешенном состоянии.
Технические параметры

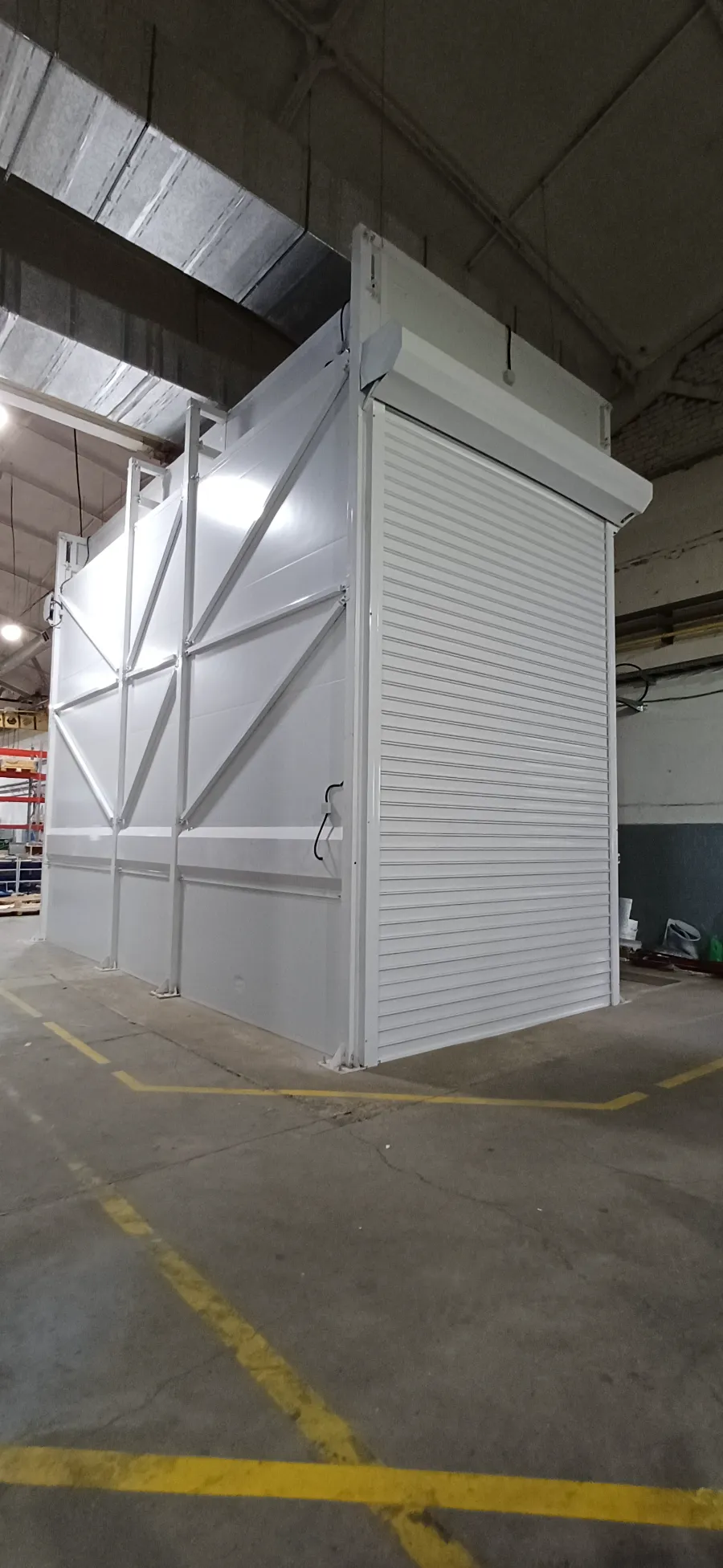

Окрасочно-сушильная камера «АЛЬФА-ТЕК» SB-7,7-3,4-6-P-G:
Тип камеры
Проходная
Внутренние габариты кабины
7700х3400х6000 мм (ДхШхВ)*
Внешние габариты без агрегатов
8000х3700х6600 мм (ДхШхВ)*
Внешние габариты с агрегатами
8000х5300х6600 мм (ДхШхВ)*
Конструкция
Несущий металлического каркас из окрашенной профильной трубы. Стены и потолок из сэндвич-панелей с негорючим наполнителем ПИР, толщиной 40 мм, стыкующиеся по типу «шип-паз».
Отвод воздуха
Через боковые панели с одной из сторон камеры.

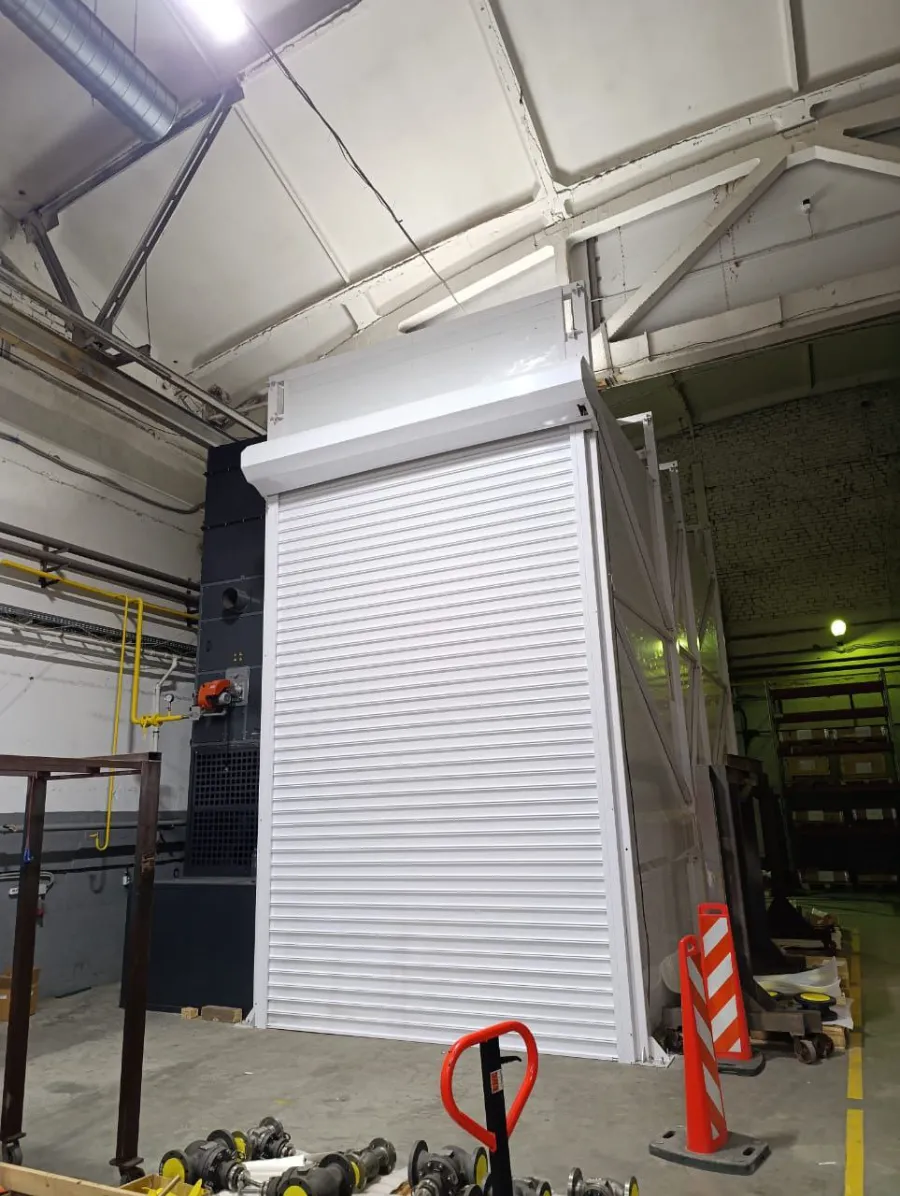

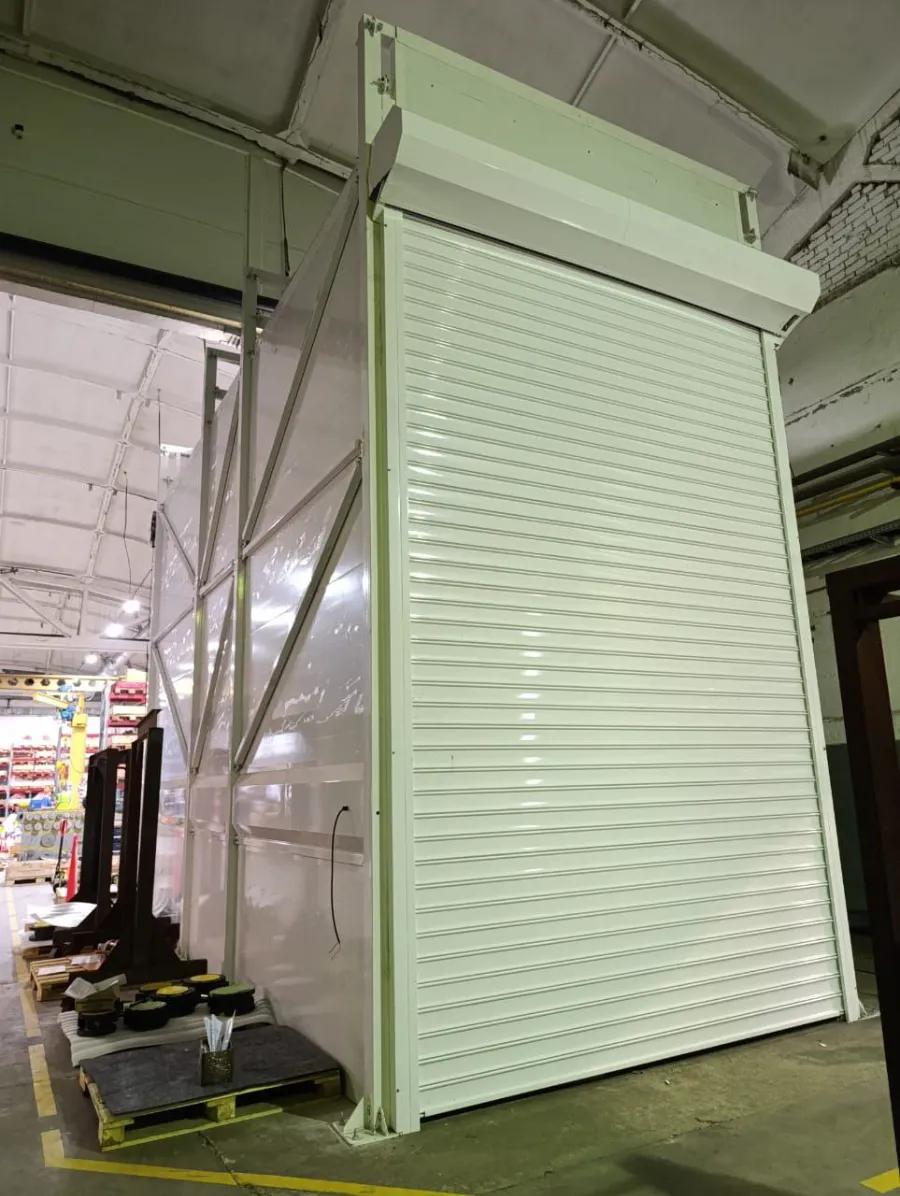

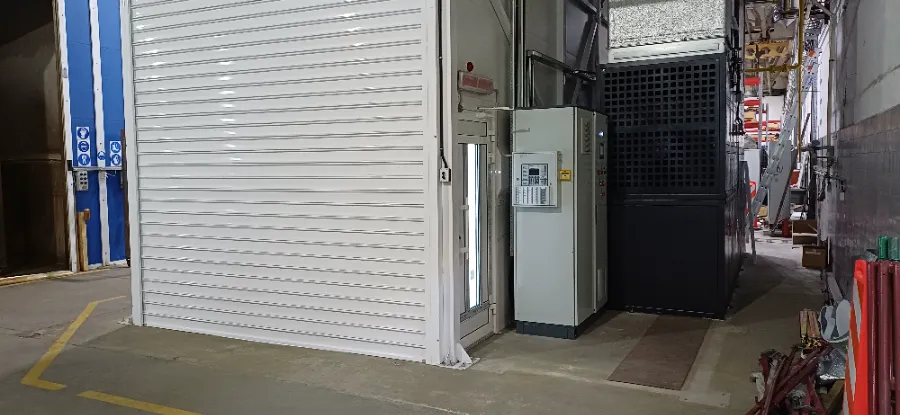

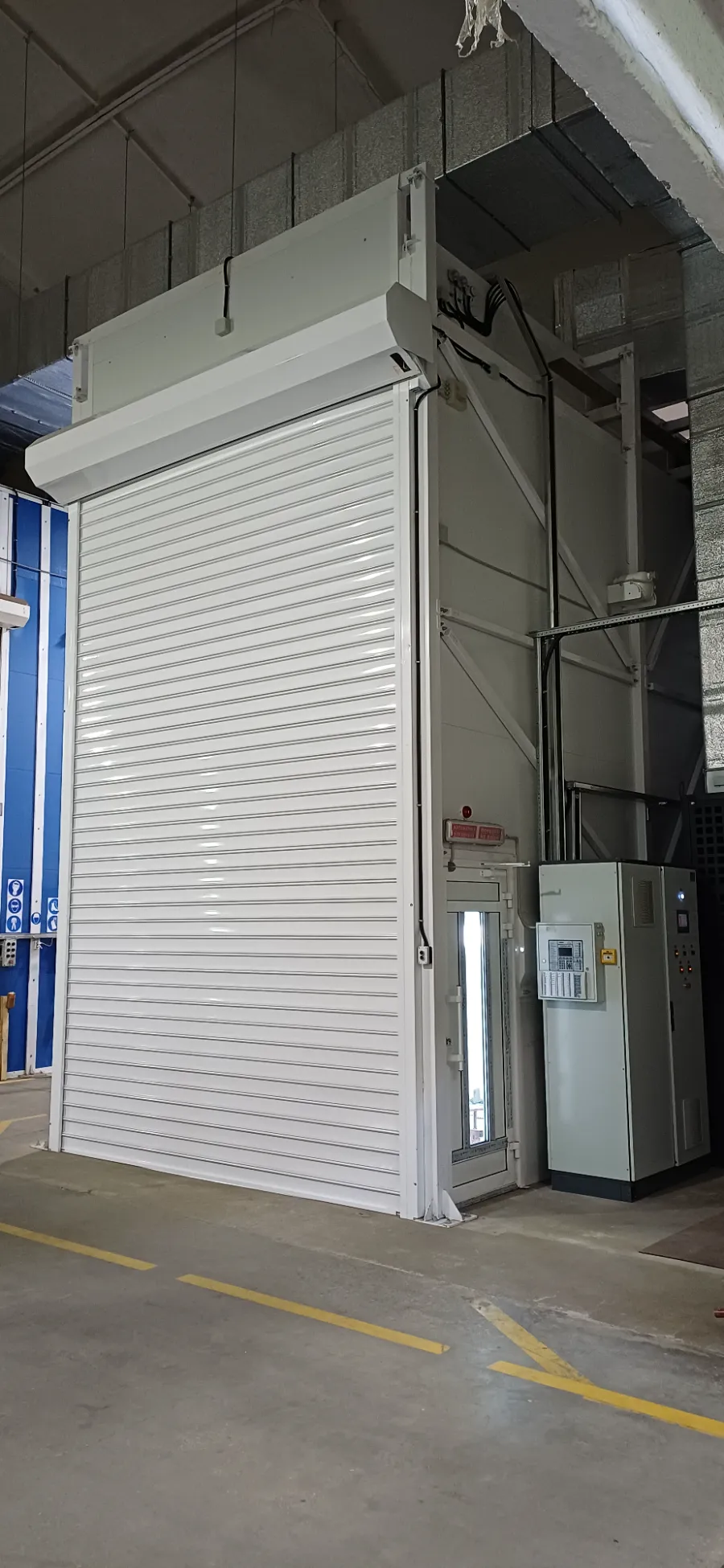

Основные ворота 2 шт.
Подъёмные роллетные автоматические 3000х5000 мм Электропотребление привода ворот — 1,5 х 2 = 3,0 кВт.
Сервисная дверь 1 шт.
800х2000 мм (ШхВ), с защелками и смотровыми окнами.
Блок приточно-вытяжной вентиляции 1 комп.
Блок вентиляции изготовлен из металлических профилей и стальных панелей.
Блок приточной вентиляции: производительность 20 000 м3/ч, мощность 15 кВт, частотный привод.
Блок вытяжной вентиляции: производительность 20 000 м3/ч, мощность 15 кВт, частотный привод.
Моторизованная заслонка.
Электропотребление двигателей — 15,0 х 2 = 30,0 кВт.
Блок приточной вентиляции: производительность 20 000 м3/ч, мощность 15 кВт, частотный привод.
Блок вытяжной вентиляции: производительность 20 000 м3/ч, мощность 15 кВт, частотный привод.
Моторизованная заслонка.
Электропотребление двигателей — 15,0 х 2 = 30,0 кВт.
Тепловой блок 1 комп.
Газовая горелка «Baltur» (Италия) двухступенчатая,
модель TBG 35 P, тепловая мощность 80 — 410 кВт,
Электропотребление горелок — 0,6 кВт.
Теплообменник из жаростойкой нержавеющей стали.
модель TBG 35 P, тепловая мощность 80 — 410 кВт,
Электропотребление горелок — 0,6 кВт.
Теплообменник из жаростойкой нержавеющей стали.
Фильтры 1 комп.
Карманчатые, потолочные, напольные.
Освещение 1 комп.
Верхнее освещение (продольные стены) под углом 45°
Боковое освещение (продольные стены)
Общая освещенность в камере — не менее 800 Люкс.
Общее электропотребление освещения — 1,4 кВт.
Боковое освещение (продольные стены)
Общая освещенность в камере — не менее 800 Люкс.
Общее электропотребление освещения — 1,4 кВт.
Противопожарные клапаны 2 шт.
На входе в агрегат перед воздуховодами вентиляции.

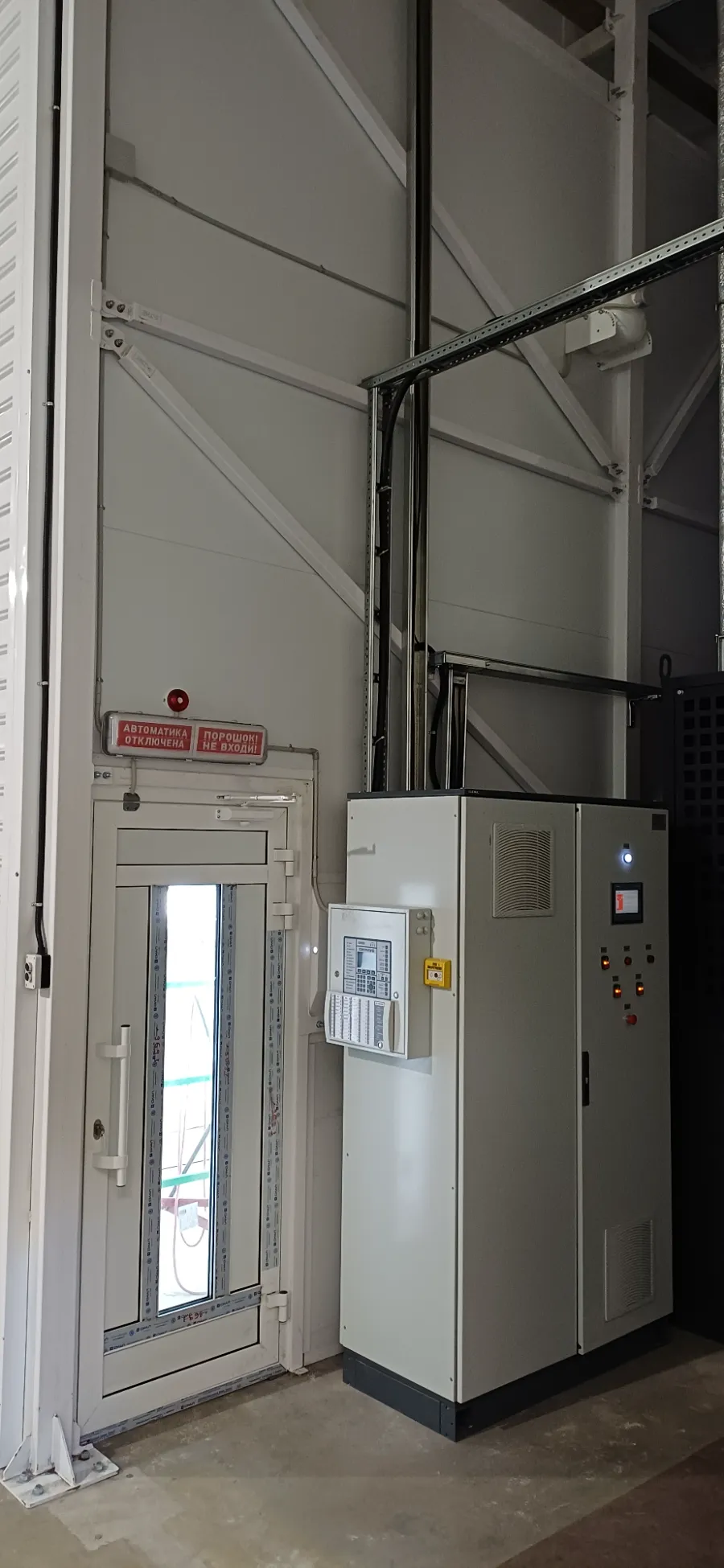

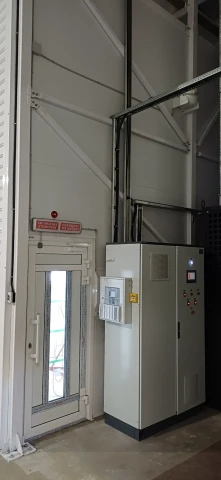

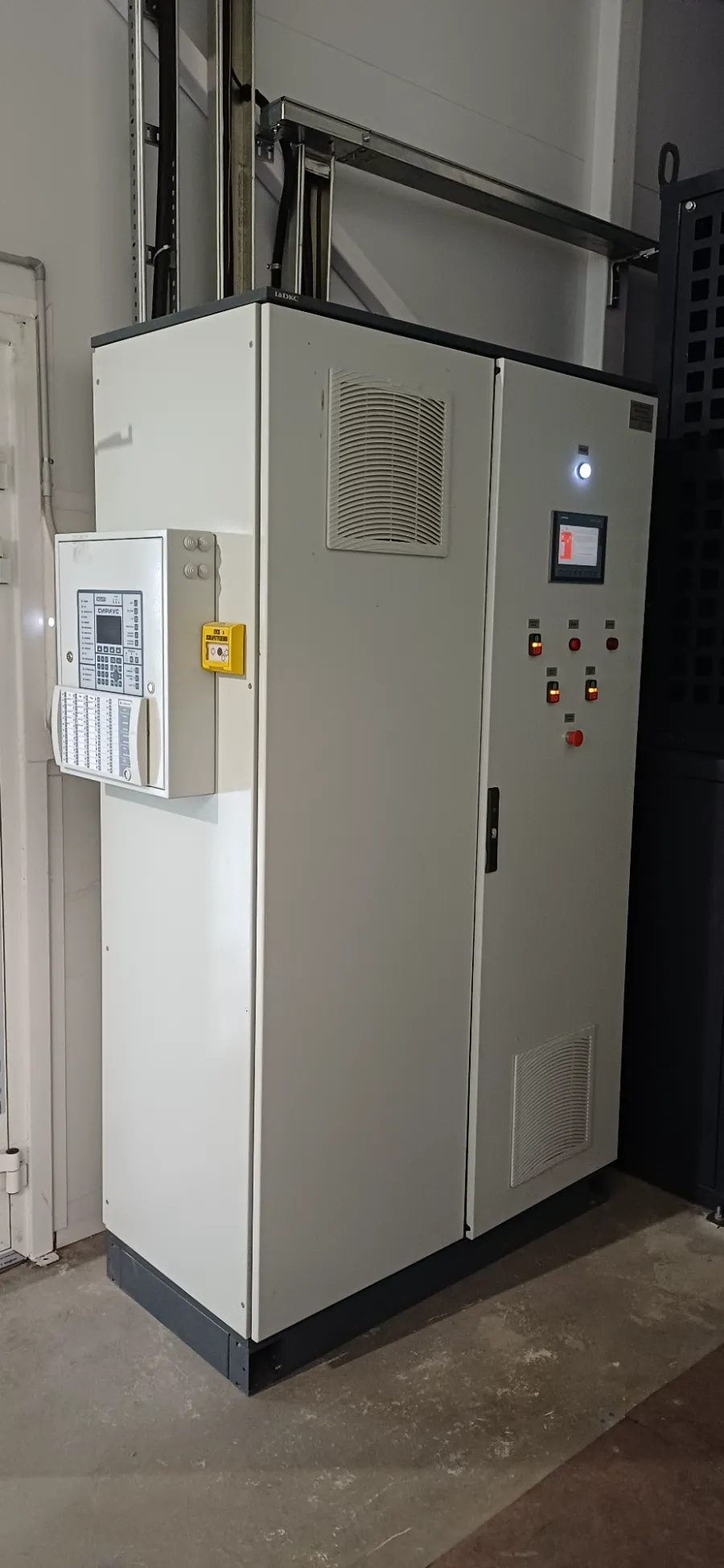

Пульт управления 1 шт.
На основе ПЛК с сенсорной панелью.
Скорость воздуха в свободном пространстве (пустая камера)
0,21 м/с
Кратность воздухообмена в пустой камере
127 час-1
Максимальная температура в режиме сушки
+80°С
Температура в режиме окраски
+22°С
Электропитание
380В/3Ф/50Гц.
Общее электропотребление
37 кВт
Цвет агрегатов и стеновых панелей кабины снаружи
Синий
Цвет стеновых панелей кабины изнутри
Белый
Цвет элементов каркаса кабины, ворот и калиток снаружи
Белый
Система автоматического порошкового пожаротушения
Порошковое пожаротушение
