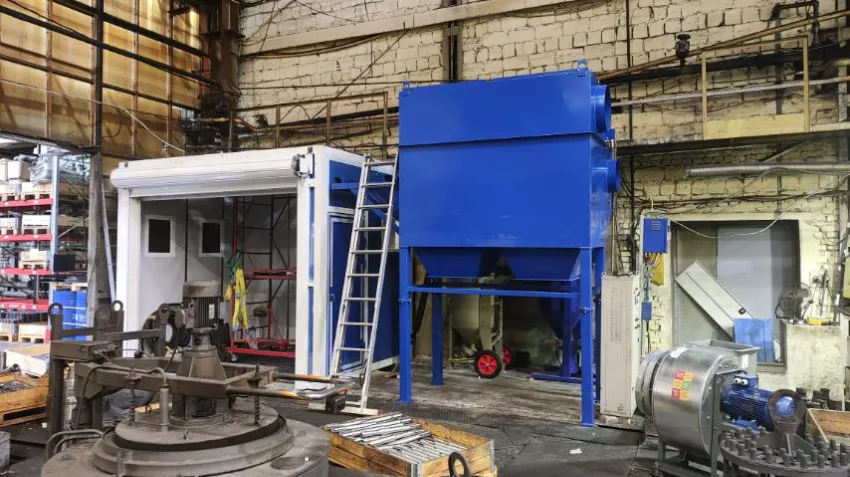

Малоразмерная абразивоструйная камера, АО «Машиностроительный холдинг», г. Екатеринбург.
Описание проекта
Проектирование, изготовление, поставка и монтаж малоразмерной абразивоструйной камеры.
Абразивоструйная камера предназначена для обработки изделий и обеспечивает механическую очистку поверхностей изделий стальной колотой дробью
Процесс работы в камере включает в себя (последовательно) следующие операции:
- Загрузку и подачу в камеру изделия с помощью ручной цеховой тележки;
- Ручную дробеструйную обработку изделия оператором для очистки его поверхности и придания заданной шероховатости;
- Вывоз изделия из камеры с помощью ручной цеховой тележки;
- Снятие изделия.
Особенности
Абразивоструйная камера имеет малые габариты по причине недостаточности свободных производственных площадей на месте установки. Камера ориентирована на работу с малоразмерными изделиями.
Технические параметры
Абразивоструйная камера «АЛЬФА-ТЕК» SB-:

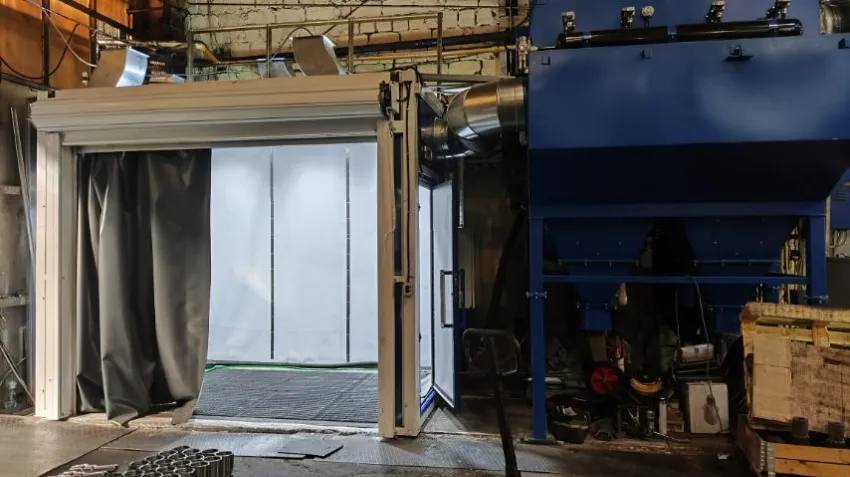

Корпус абразивоструйной камеры 2,4х3,5х3 м (ДхШхВ):
- несущий каркас корпуса камеры из металлического проката
- стены и потолок камеры из сэндвич-панелей
- синтетический материал для обшивки внутренних стен
- автоматические подъёмные роллетные ворота 3х2,5 м (ШхВ) в комплекте с защитной шторой - 1 шт.
- калитка обслуживающего персонала 0,8х2 м (ШхВ) - 1 шт.
- основное наружное светодиодное двухуровневое освещение через проёмы со светопрозрачным материалом
- автономное аварийное освещение камеры
- информационные табло
- приборы автоматической системы безопасности
- вводы приточной и вытяжной вентиляции.
Скребковые полы 2,4х3,5 м с пневмоприводом:
- продольные модули - 4 шт.
- поперечный модуль
- напольные решетки, несущая способность 1,2 т/м2
- воронка сбора абразива
- пневмоцилиндры привода полов - 5 шт.
- пневмошланги
- соединительные фитинги
- пневмопанель управления.
Вакуумная система сбора и очистки дроби:
- бункер-сепаратор абразива (объём – 200 л) со смотровым лючком, совместимый с пескоструйным аппаратом CLEMCO SCW-2452 на 200 л
- вакуумный насос с электромотором
- всасывающий наконечник
- шланг вакуумный для соединения насоса с бункером-сепаратором
- шланг транспортный от бункера-сепаратора к воронке сбора абразива скребковыми полами
- соединительные фитинги для шлангов.
Дробеструйная установка и средства защиты оператора:

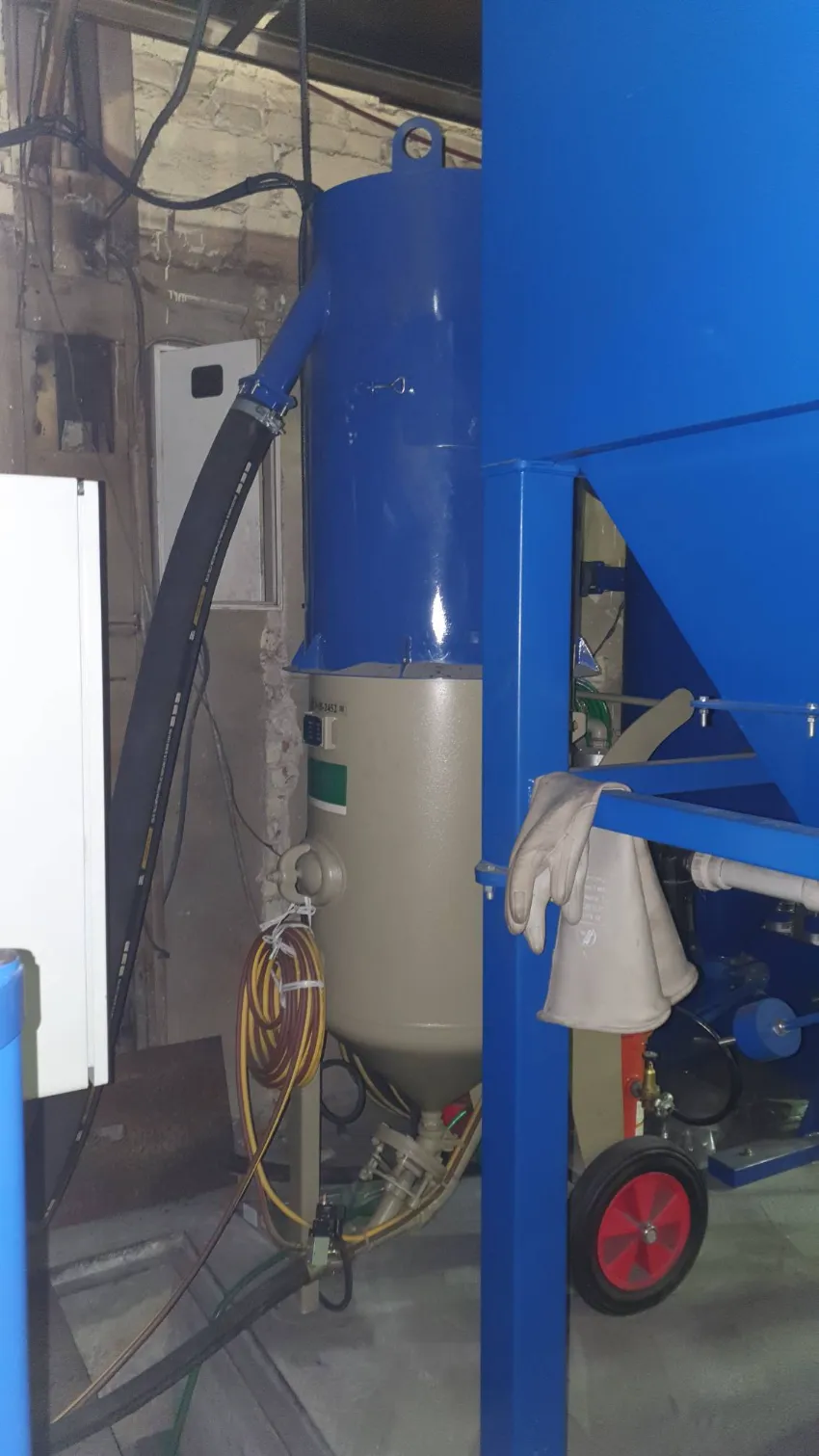

Дробеструйная установка «Clemco SCW-2452»
Дробеструйная установка «Clemco SCW-2452»
- клапан дистанционного управления
- клапан регулировки подачи абразива
- шланг дробеструйный 20 м
- шланг управления 20 м
- ручка дистанционного управления RLX III
- сопло абразивоструйное.
- костюм пескоструйщика
- перчатки пескоструйщика
- шлем пескоструйщика Apollo 100
- дыхательный фильтр CPF-20
- воздушный шланг 20 м.

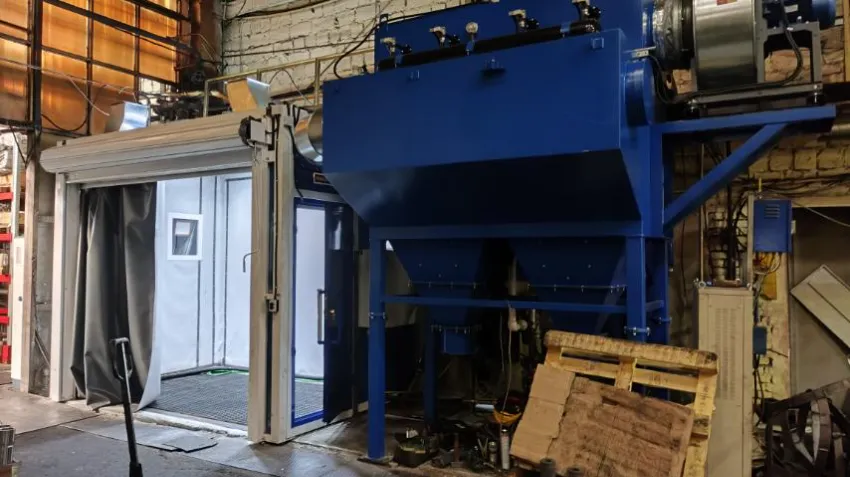

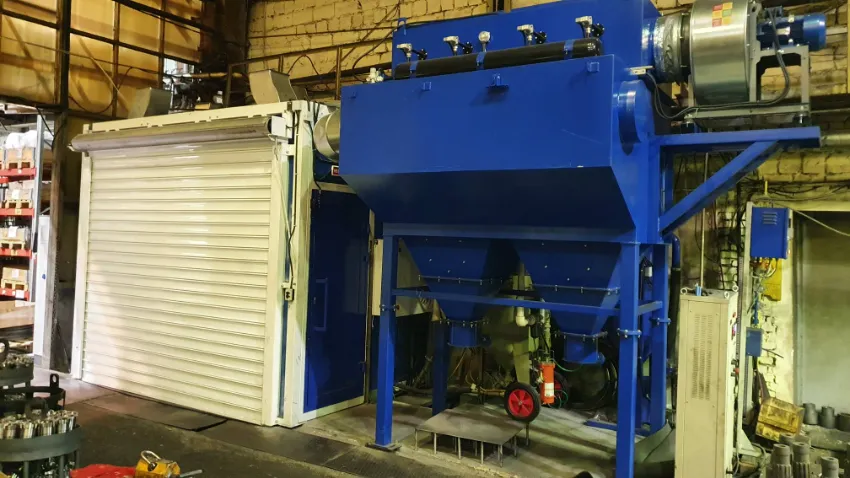

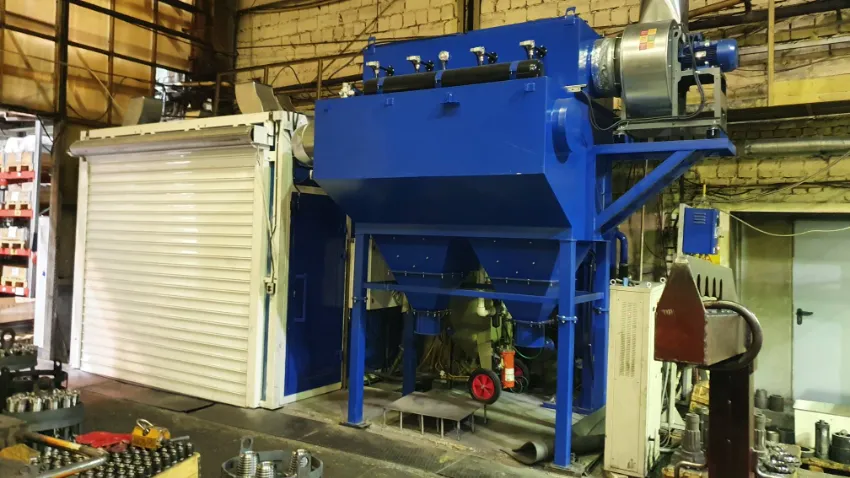

Пылеулавливающая вентустановка ВПУ-10:
- вентилятор производительностью 10 000 м3/ч
- подставка под вентилятор для прохода под ним
- фильтровальный блок с 8-ю фильтр-картриджами общей площадью фильтрации 104 м2
- система регенерации фильтров
- контрольно-измерительные приборы и автоматика
- глушитель на выходе вентилятора
- соединительные воздуховоды.
Централизованный пульт управления:
- промышленный логический контроллер
- панель оператора с сенсорным экраном
- преобразователи частоты для вентустановок.
