АО «Машиностроительный холдинг» г. Екатеринбург

Описание проекта

Проектирование, изготовление, поставка и монтаж линии для подготовки и окраски изделий.

В состав линии входят:

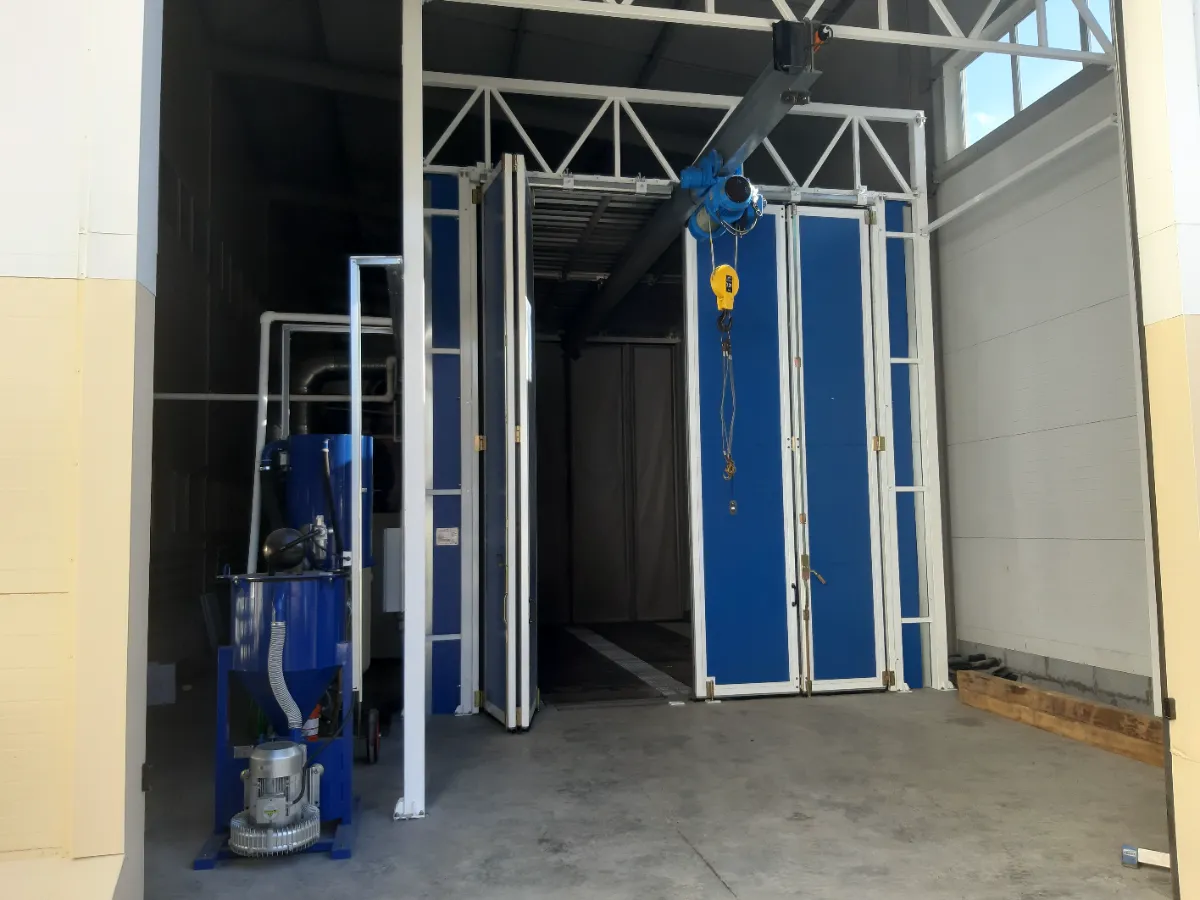

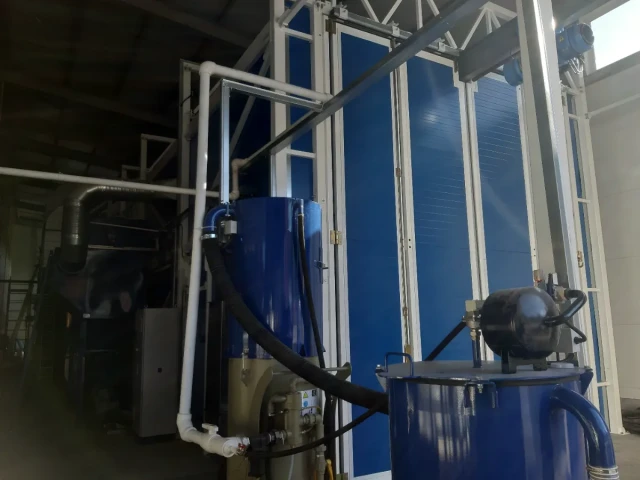

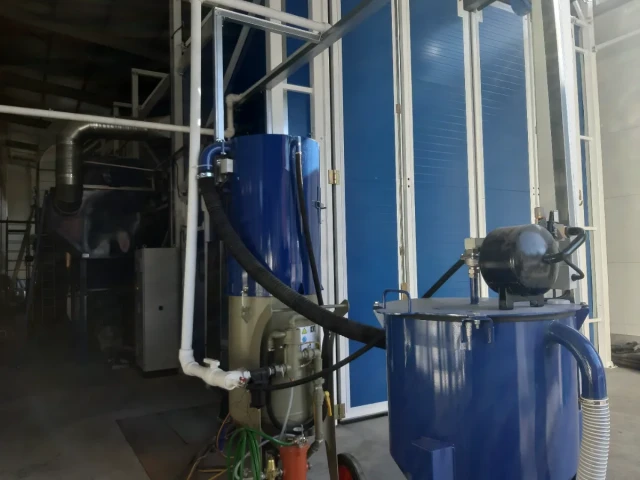

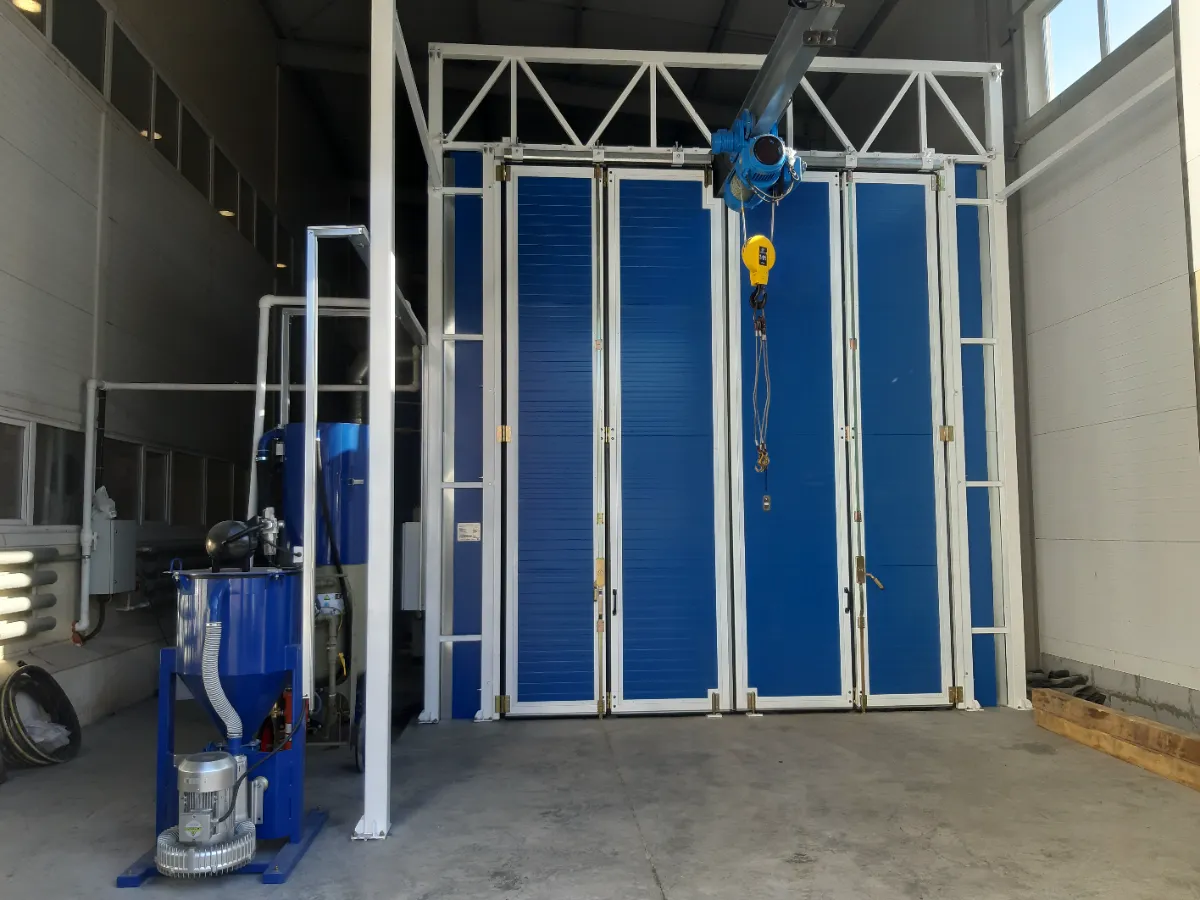

• Абразивоструйная камера;

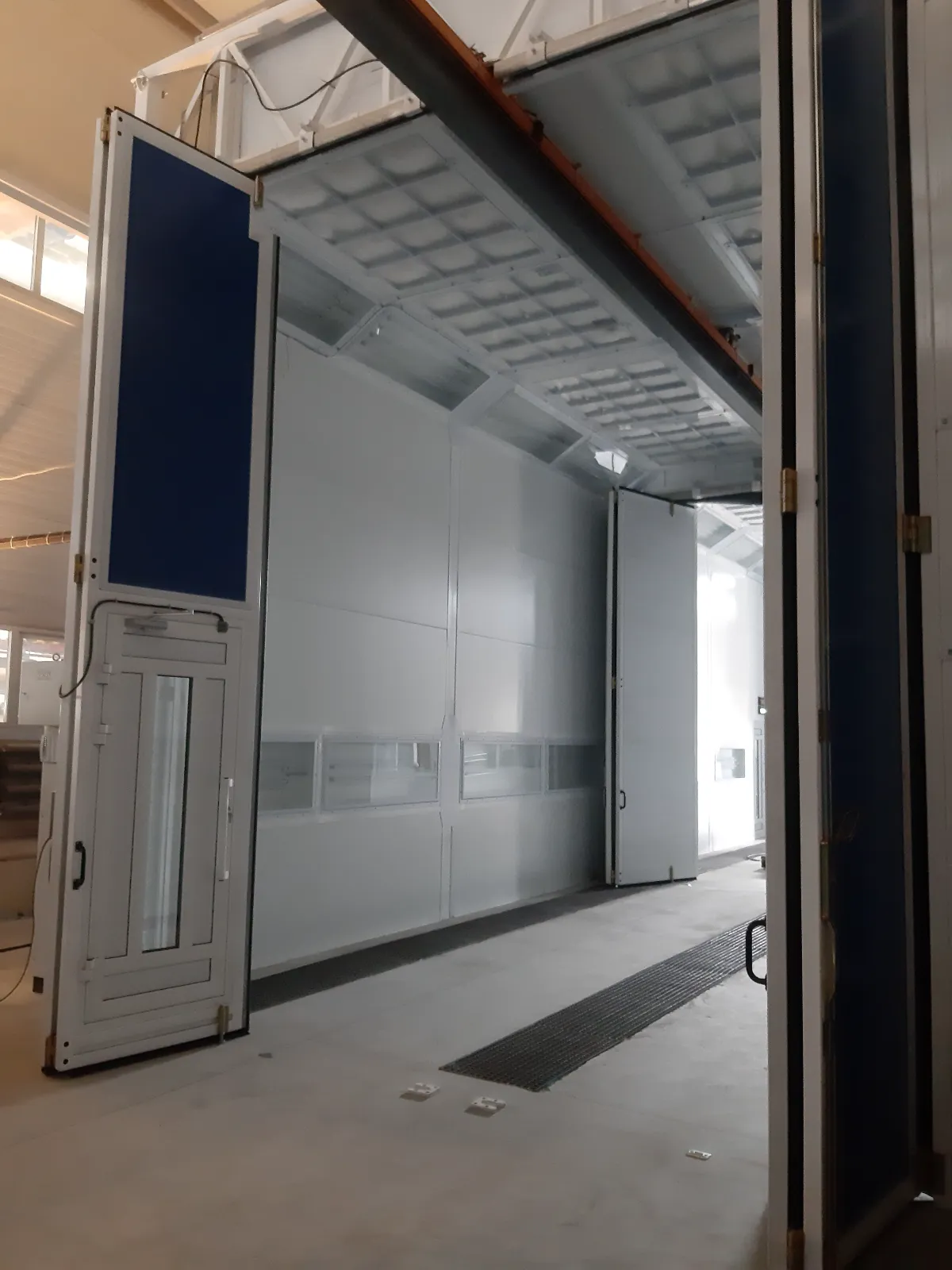

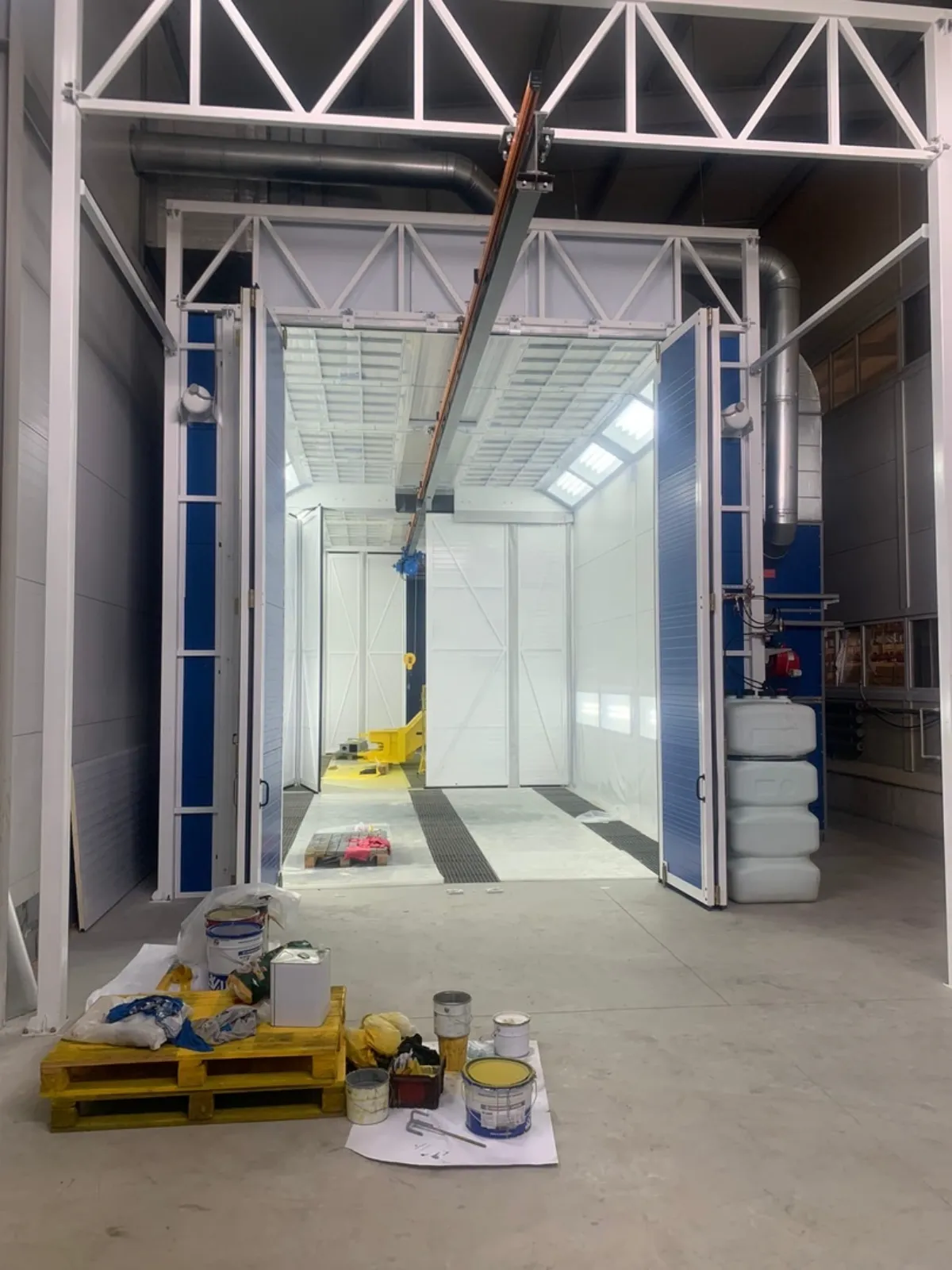

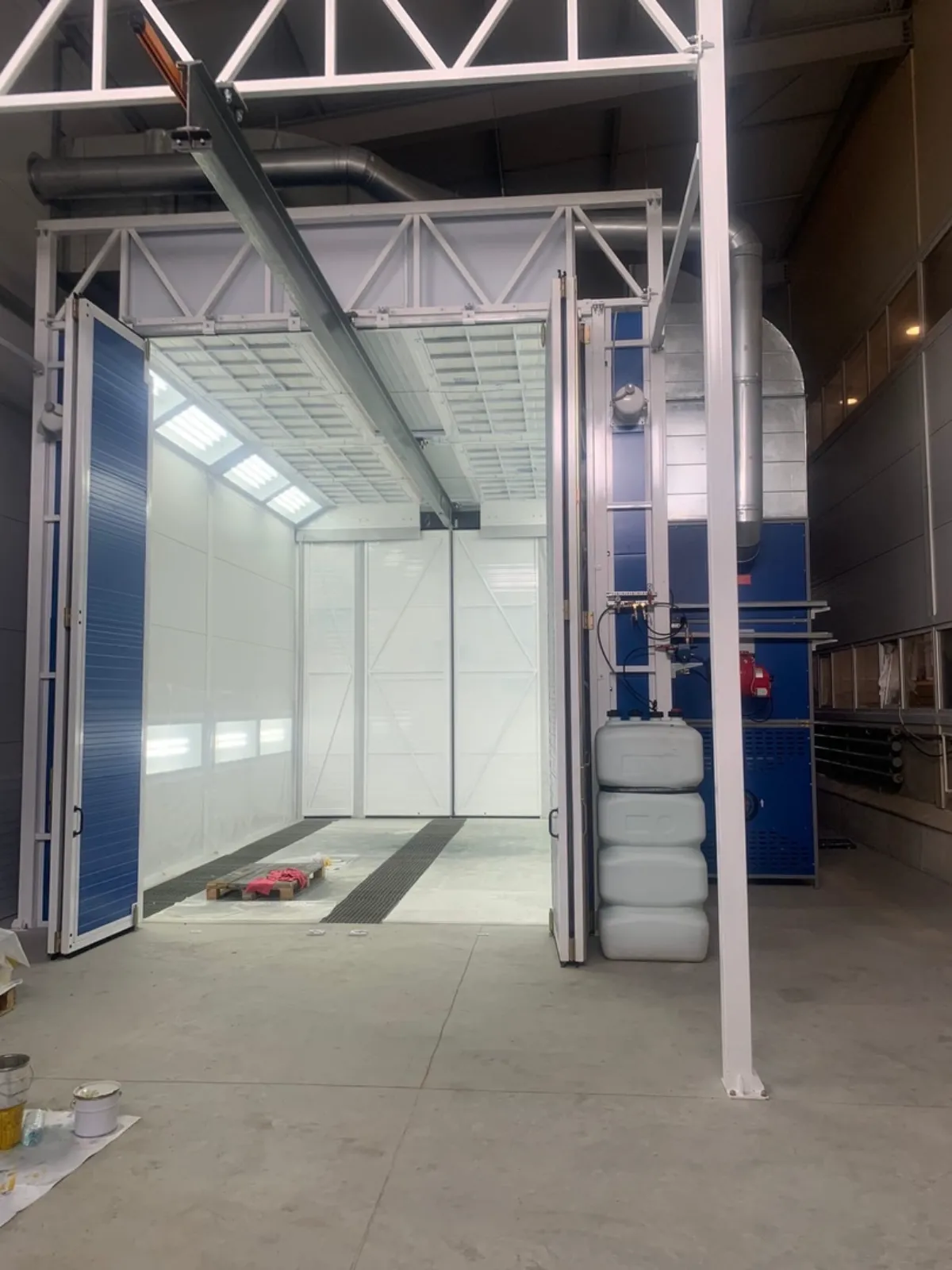

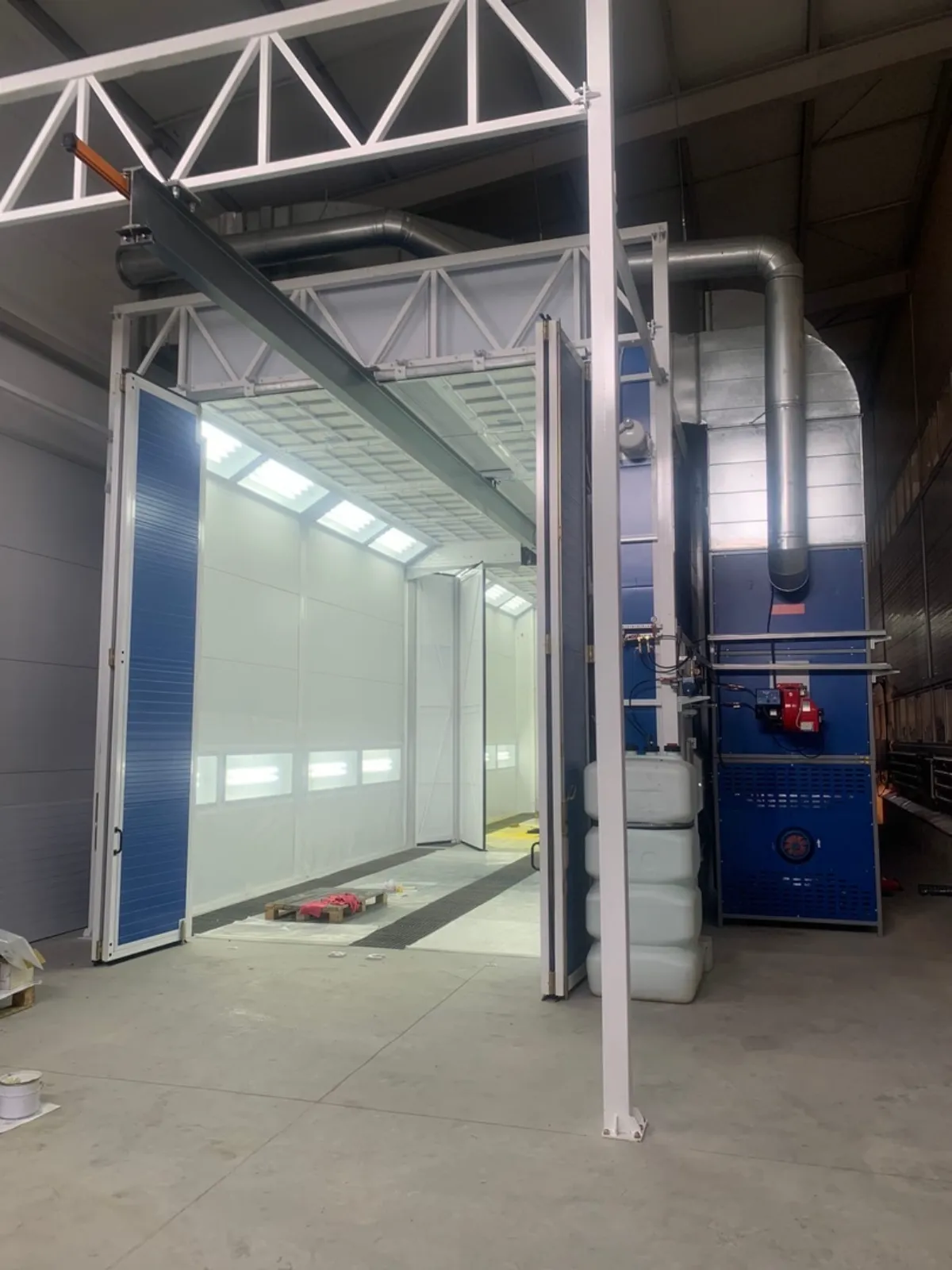

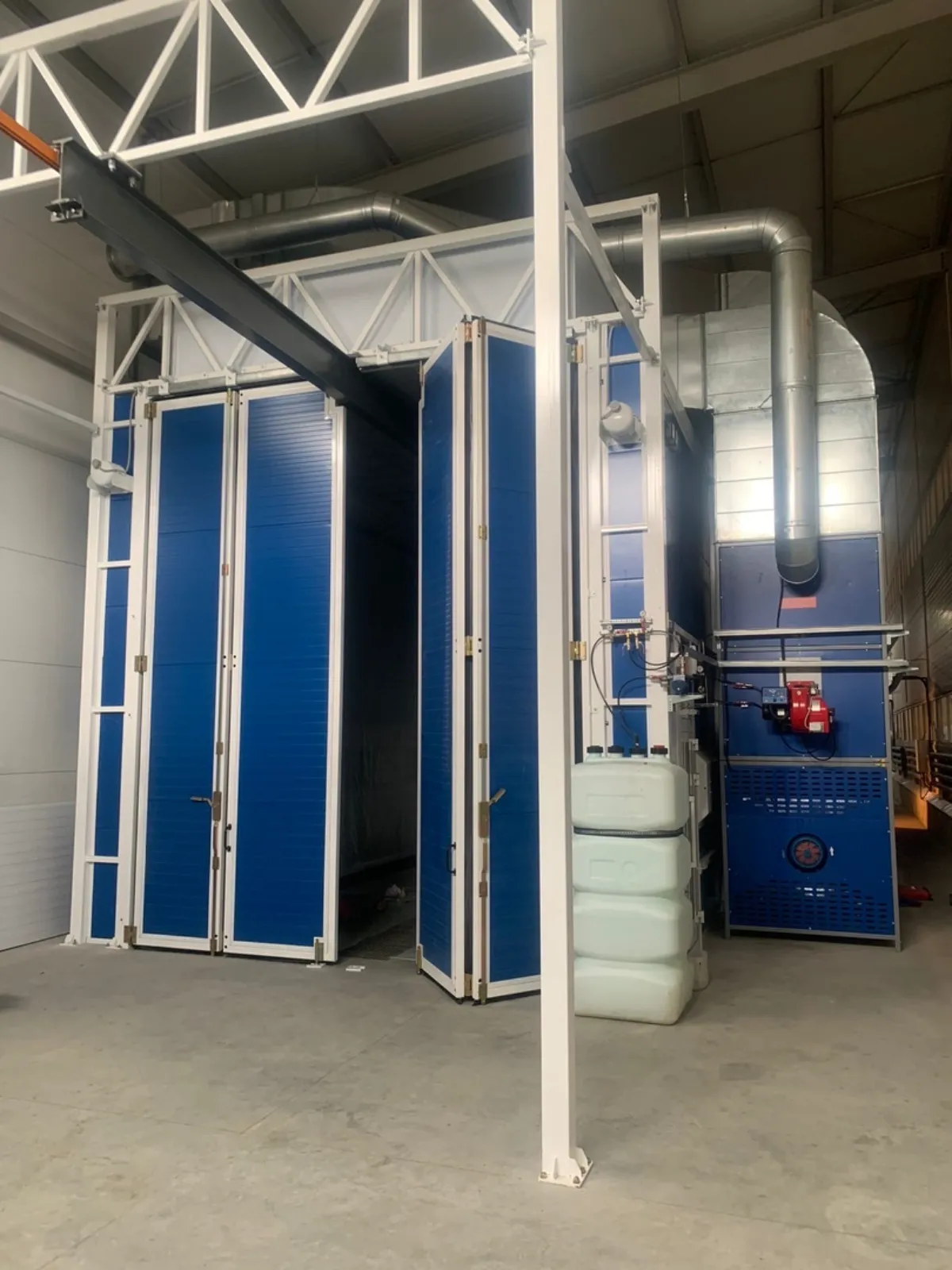

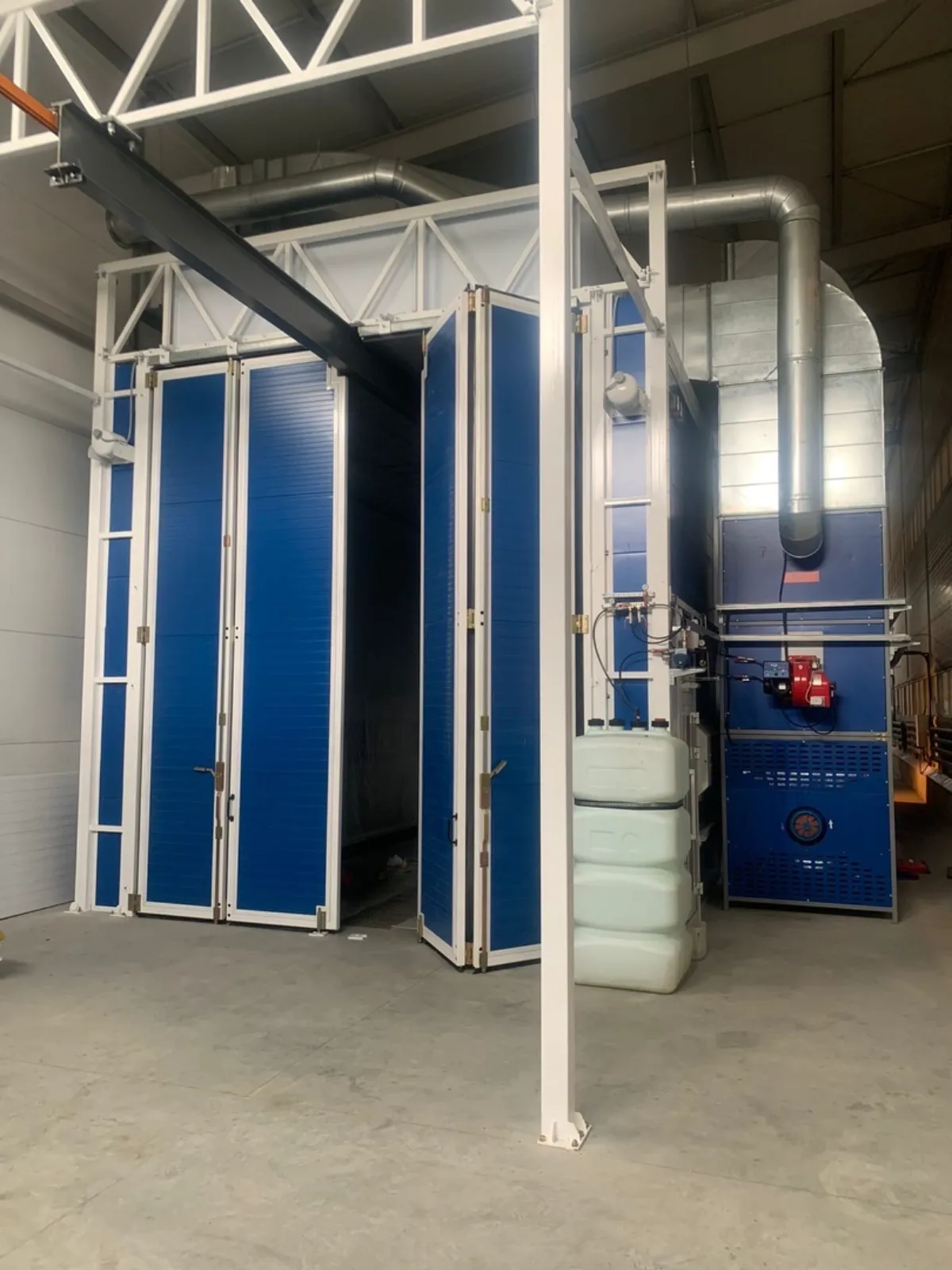

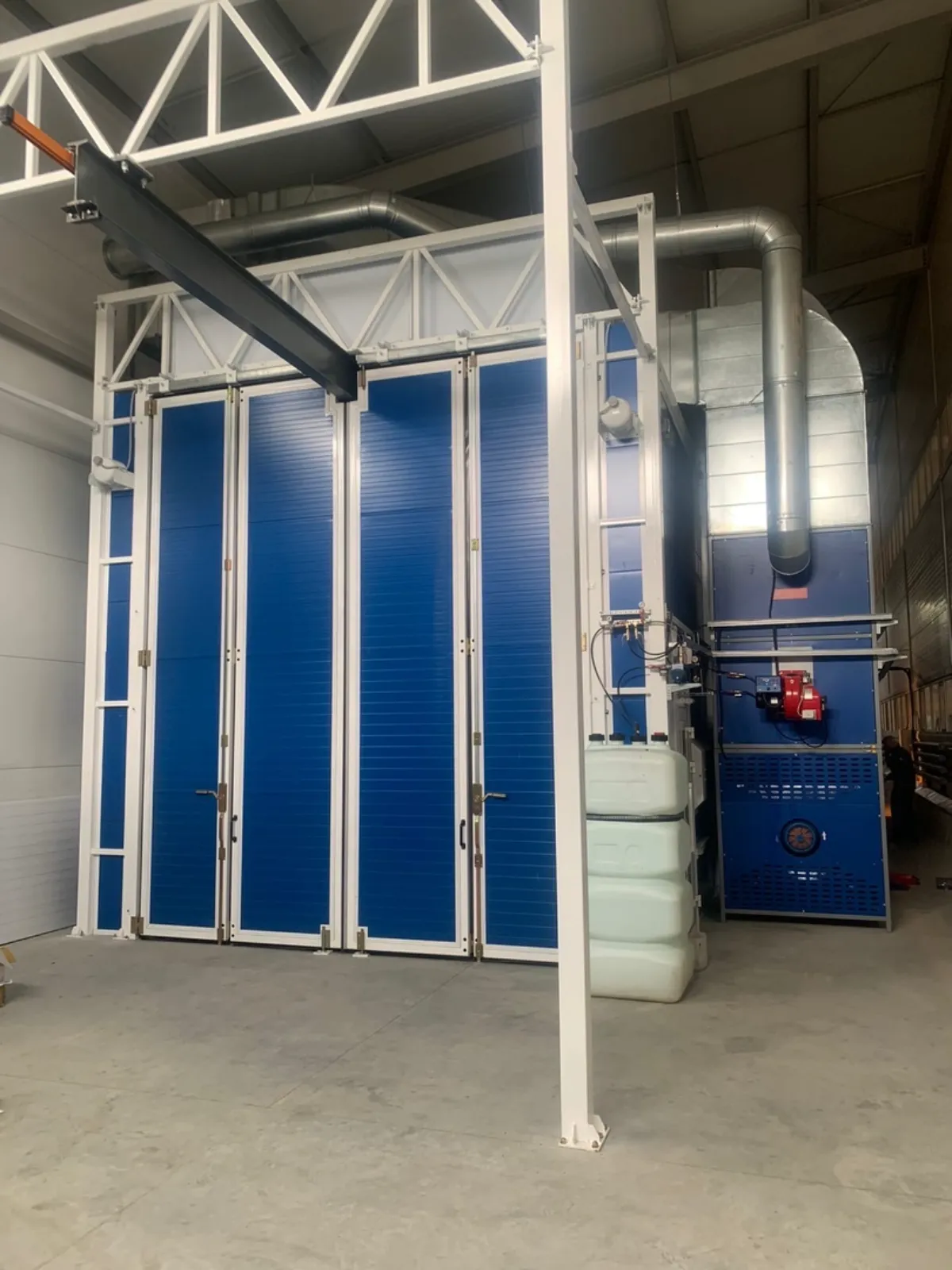

• Окрасочно-сушильная камера, состоящая из двух независимо работающих отсеков;
• Передаточные тележки для подачи изделий в камеры и выгрузки из камер
• Подвесной монорельс по всей длине линии для установки талей в камерах.

Линия подготовки и окраски изделий предназначена для обработки изделий, перемещающихся в камеры на рельсовых путях с помощью передаточных тележек. Линия обеспечивает механическую очистку поверхностей изделий стальной колотой дробью, а также нанесение лакокрасочных материалов на изделия с последующей сушкой изделий.

Линия включает в себя (последовательно) следующие операции:

• Загрузку изделия с помощью подвесного тельфера на передаточную тележку абразивоструйной камеры и подачу его в камеру;

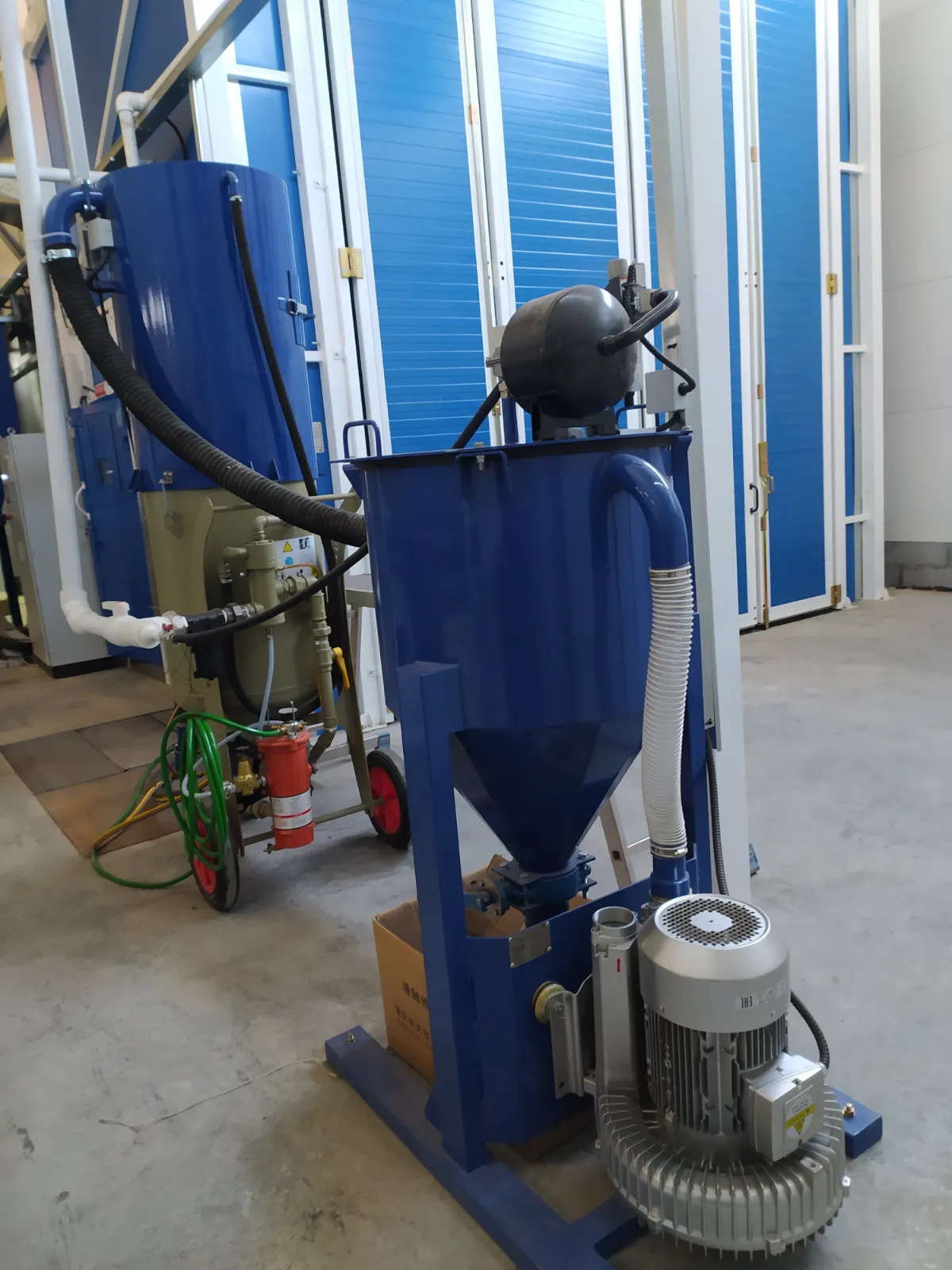

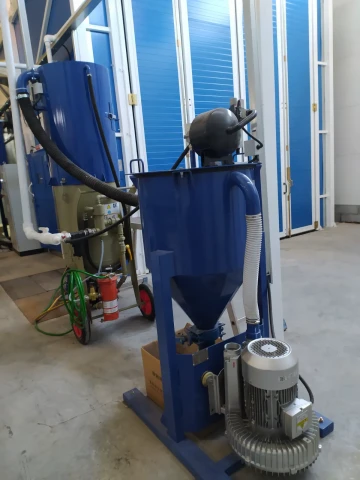

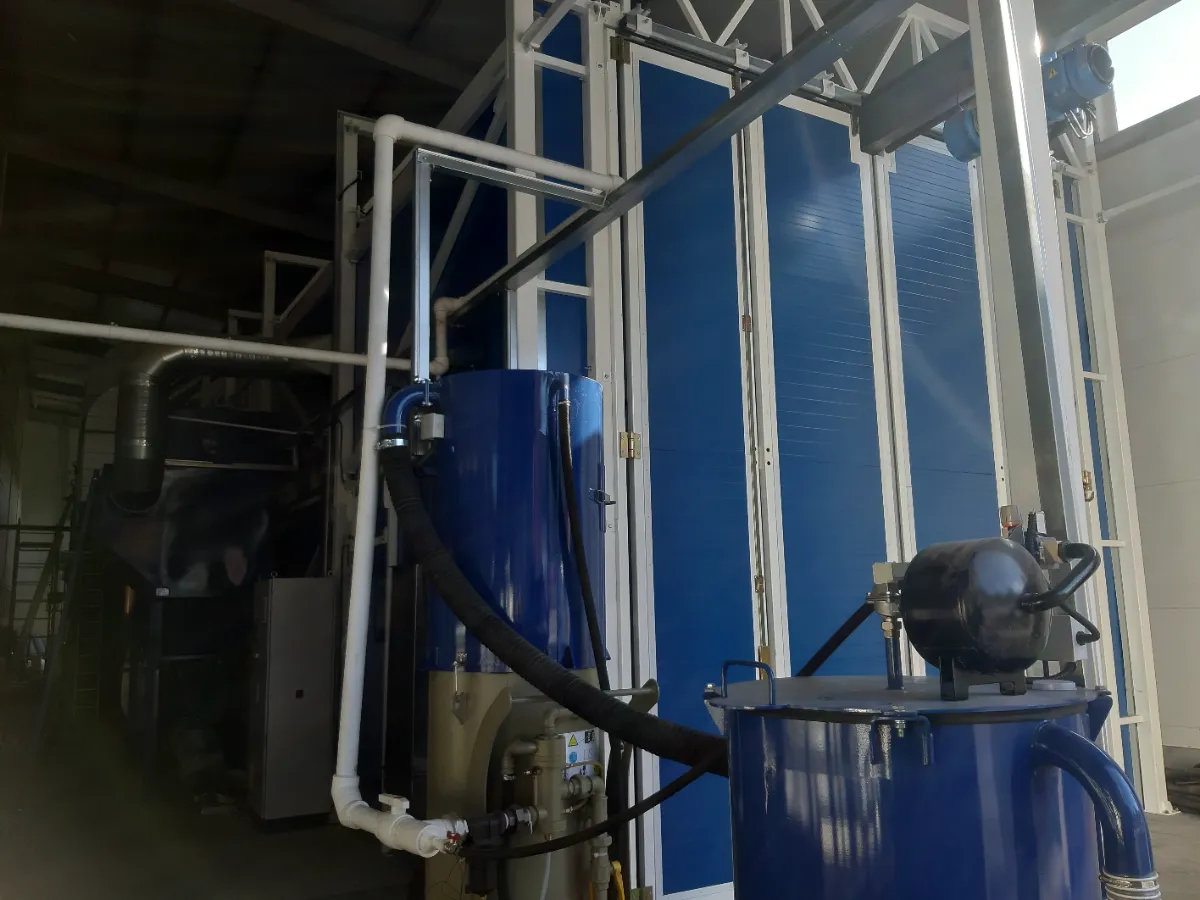

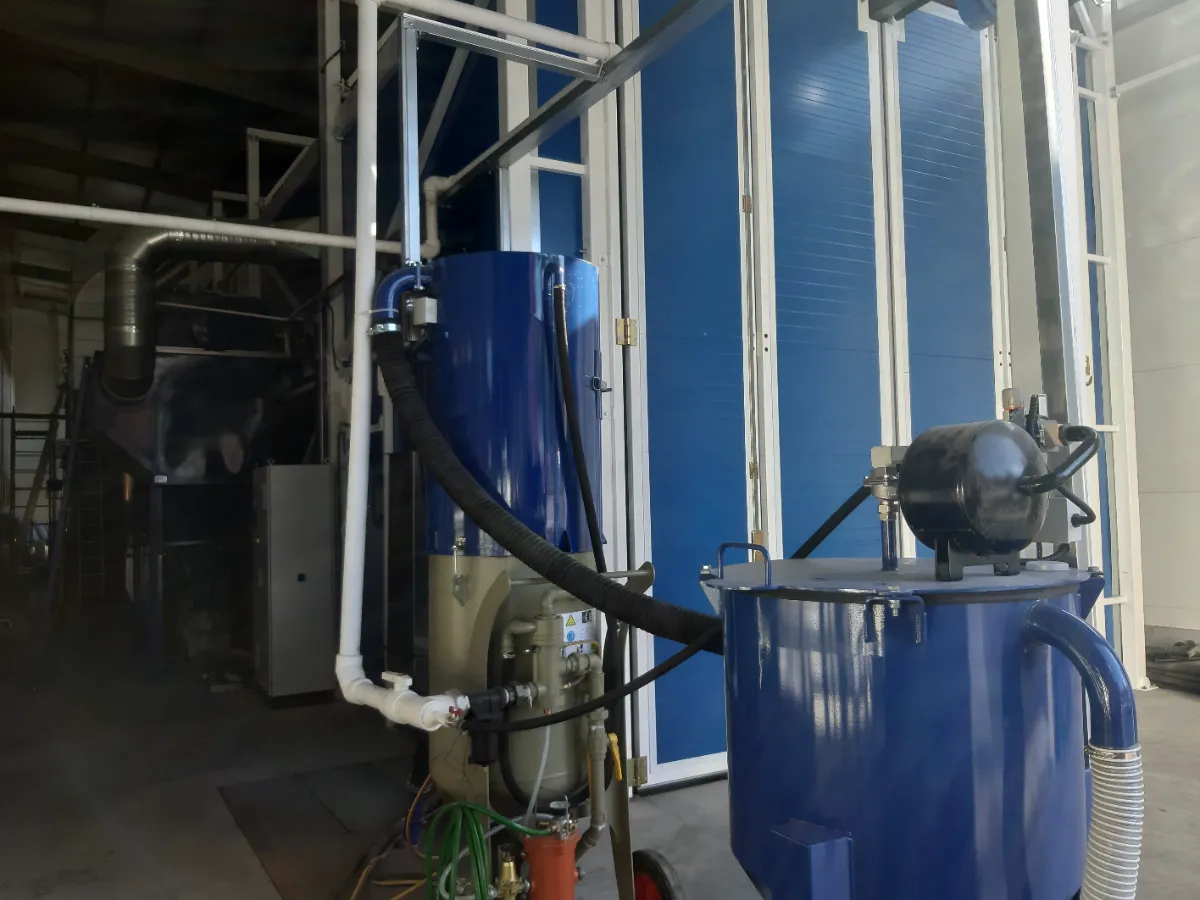

• Ручную дробеструйную обработку изделия двумя операторами для очистки его поверхности и придания заданной чистоты и шероховатости;
• Вывоз изделия на передаточной тележке из абразивоструйной камеры и перегрузку с помощью подвесного тельфера на передаточную тележку окрасочно-сушильной камеры с подачей в камеру;
• Ручное нанесение лакокрасочных материалов операторами на поверхность изделия при температуре +22 0С;

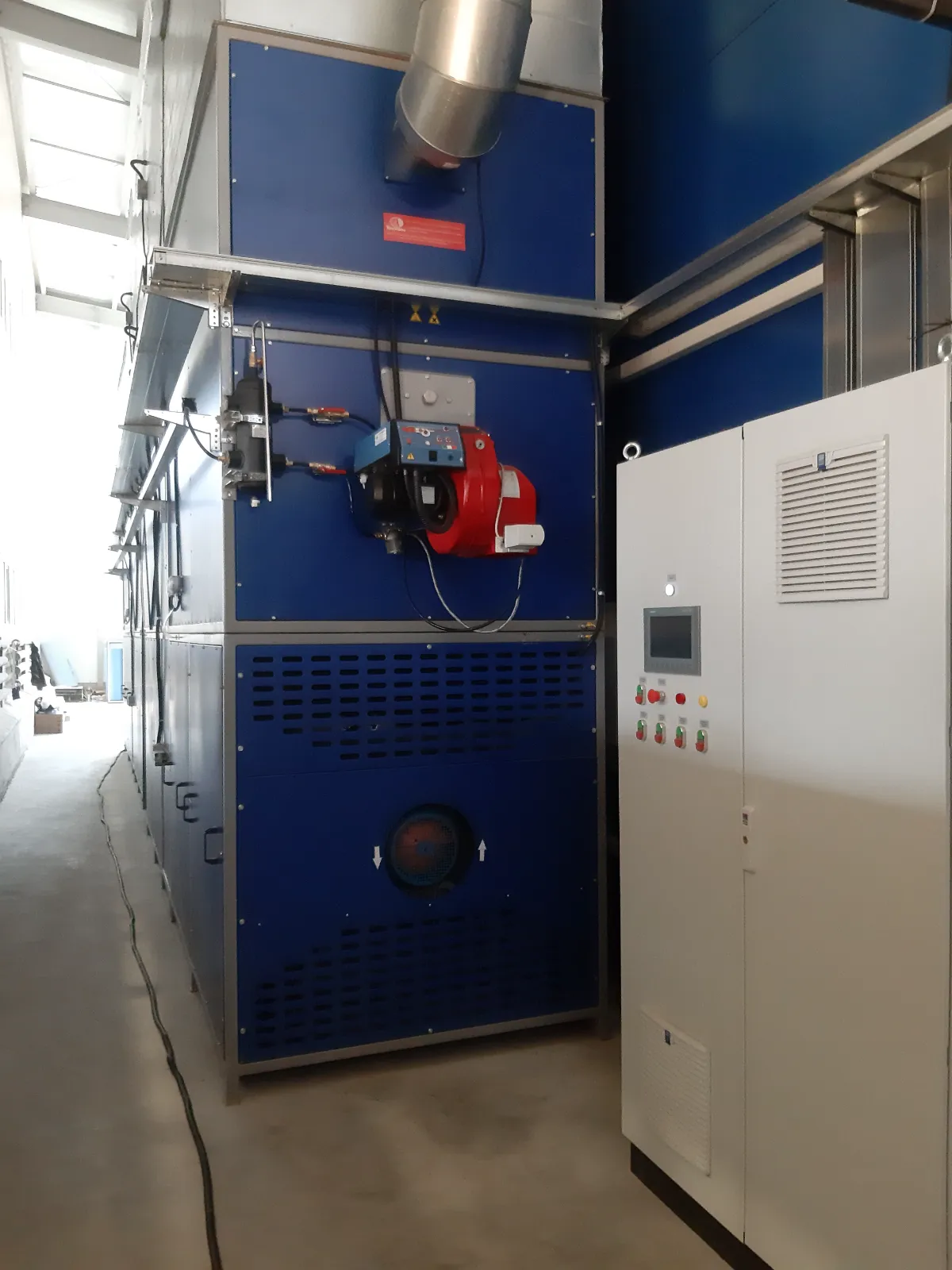

• Сушка изделия при регулируемой температуре до +80 0С;
• Вывоз изделия на передаточной тележке из окрасочно-сушильной камеры и снятие с линии при помощи подвесного тельфера.

Особенности

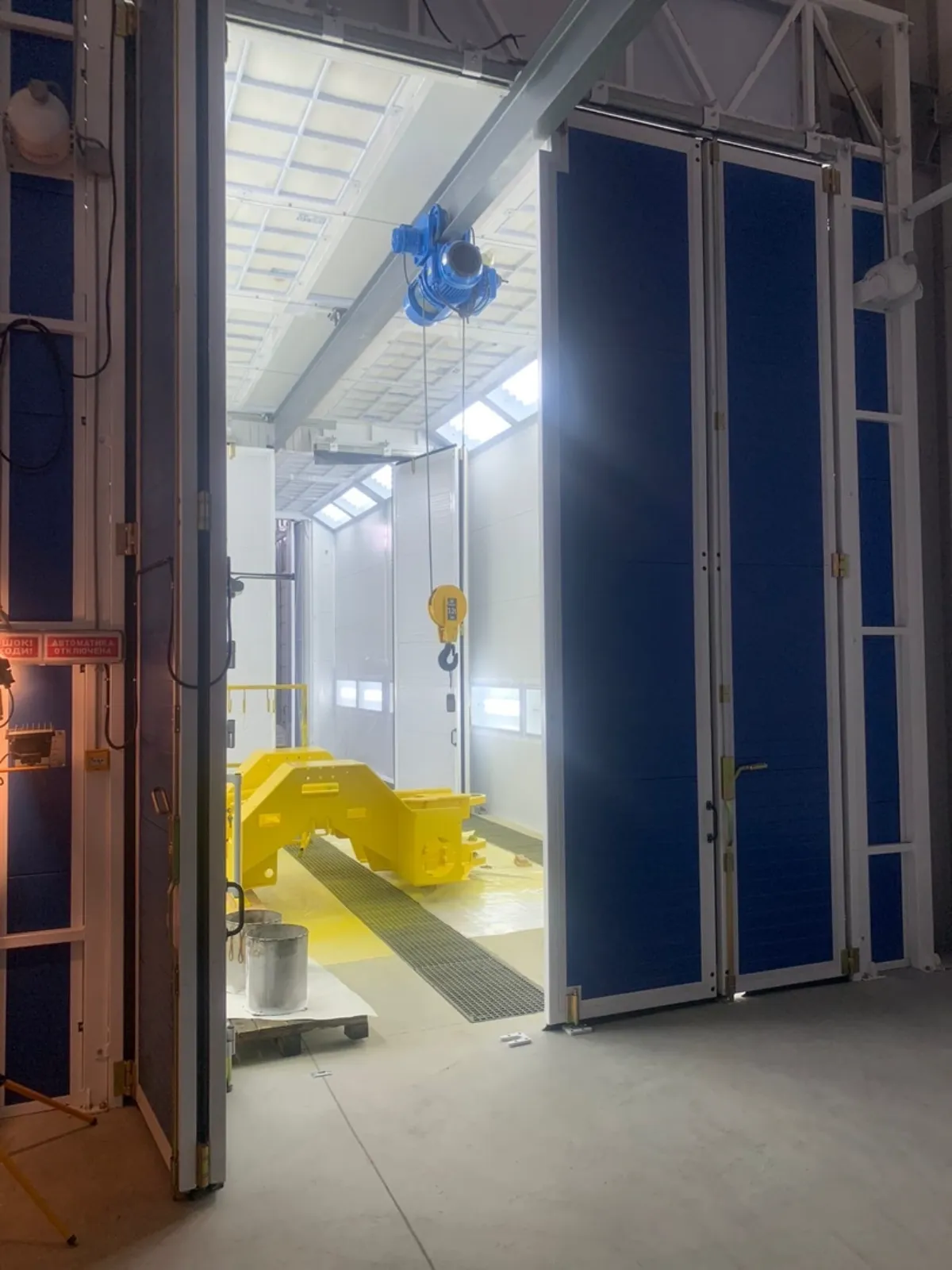

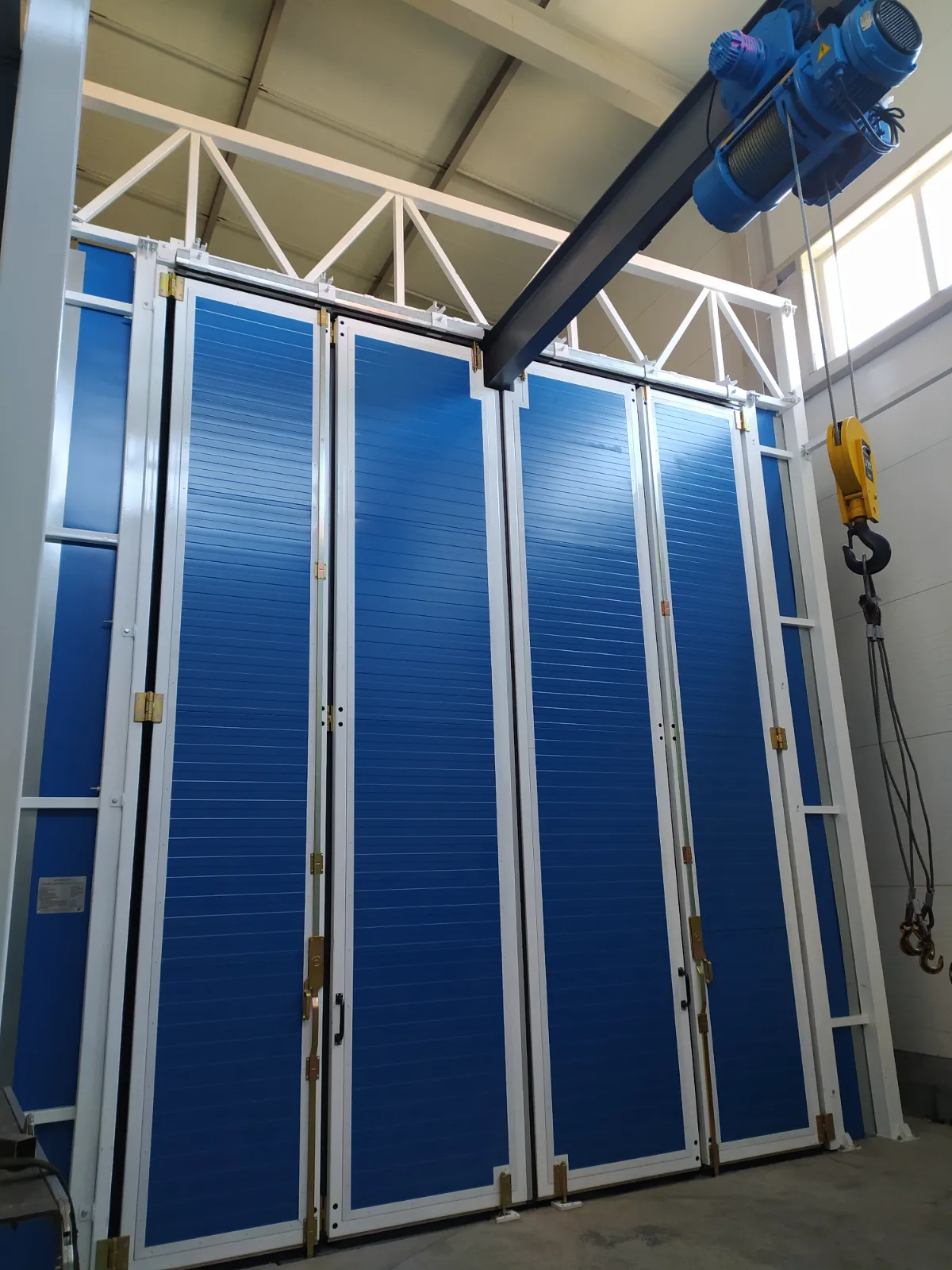

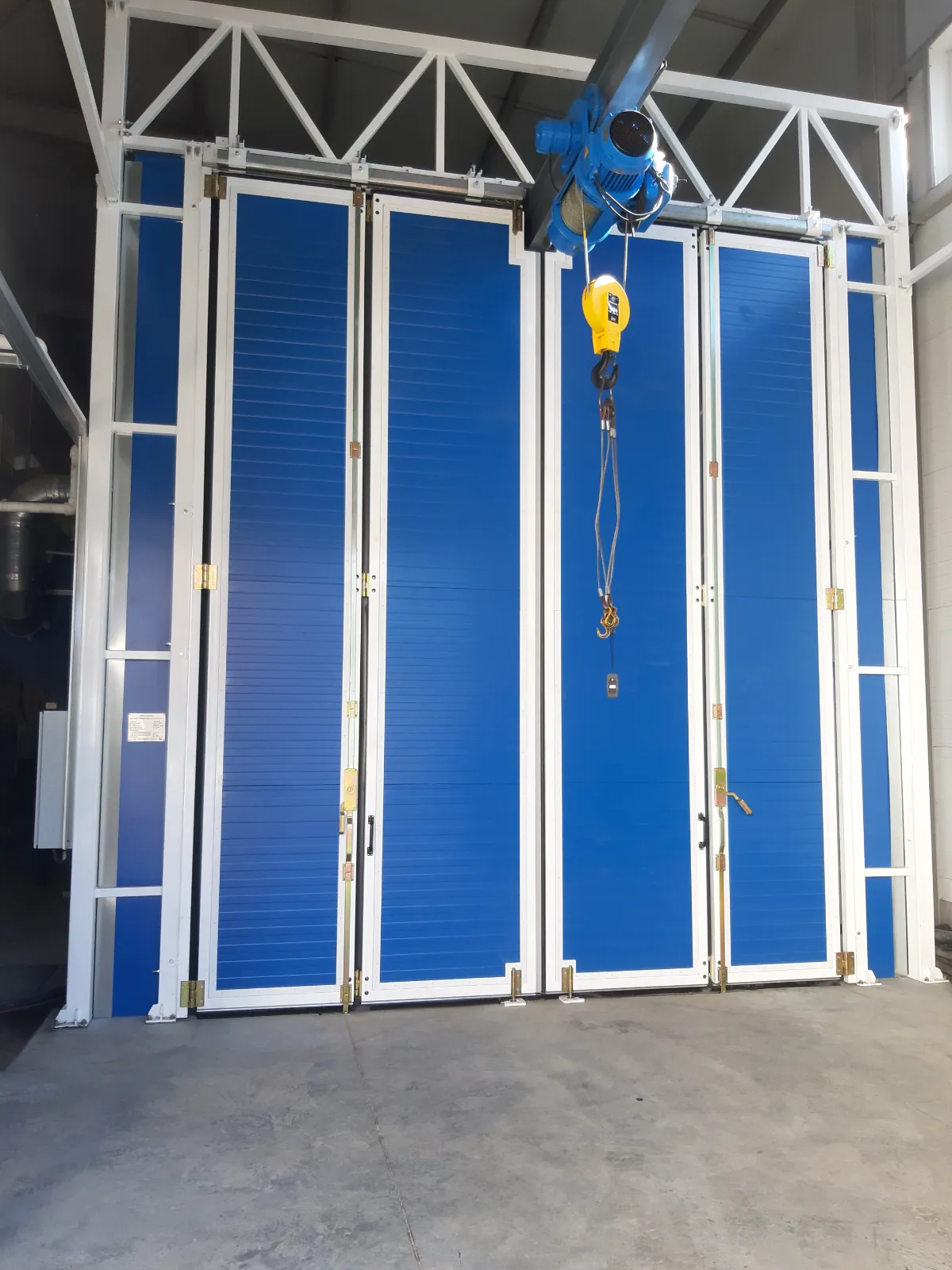

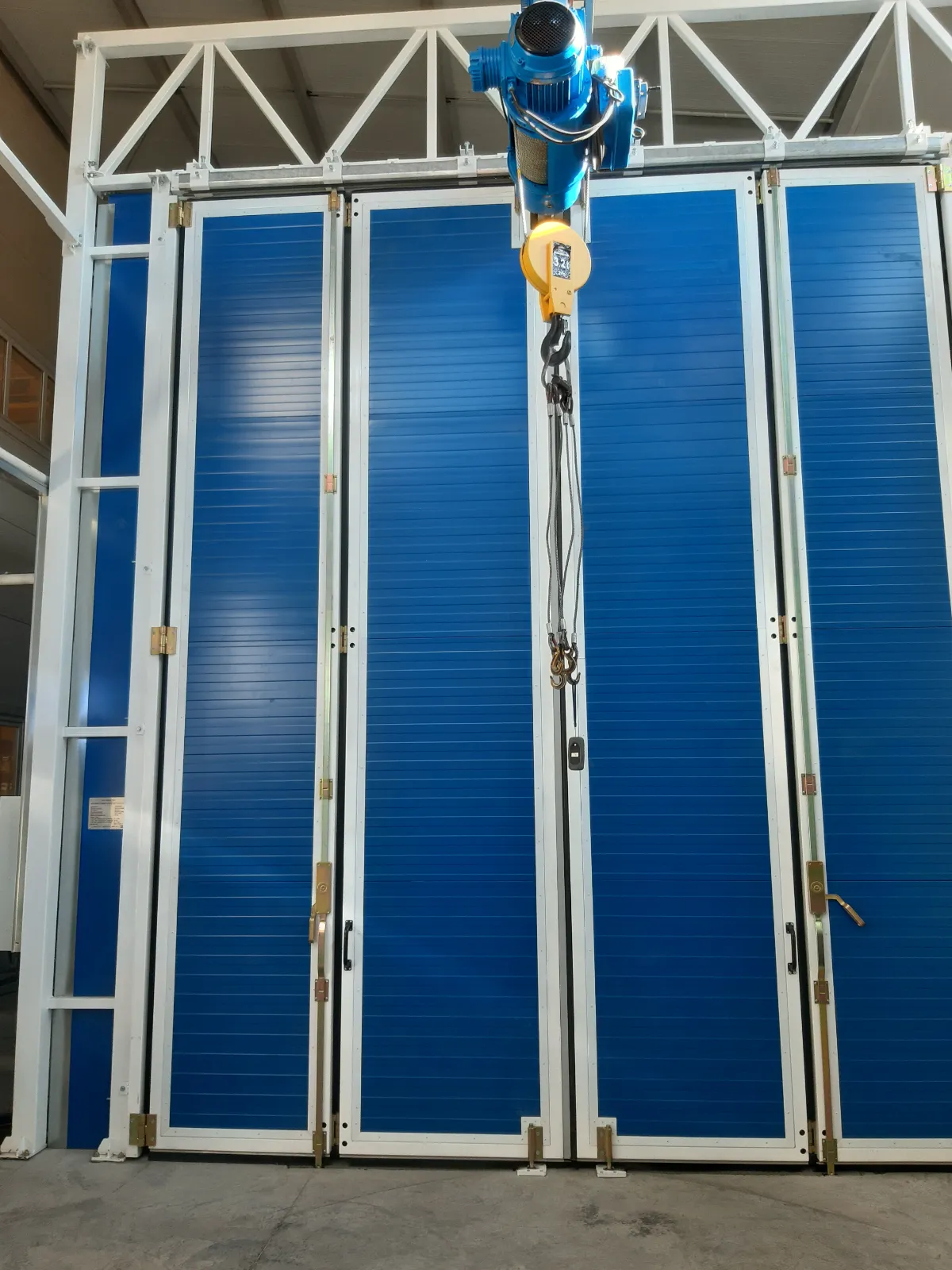

Линия перед началом линии, в самих камерах, и после камер линия оборудована подвесным монорельсом для крепления талей. Тали предназначены для загрузки, перегрузки, и снятия изделий при транспортировке по линии.
