АО «Заводоуковский машзавод», г. Заводоуковск, Тюменская область

Линия окраски изделий, АО «Заводоуковский машзавод» (Кедр), г. Заводоуковск, Тюменская область.

Описание проекта

Проектирование, изготовление, поставка и монтаж линии для окраски изделий.

В состав линии входят:

Две окрасочно-сушильных камеры для основных изделий, каждая камера оборудована двумя 3D лифт-площадками для выполнения работ на высоте;

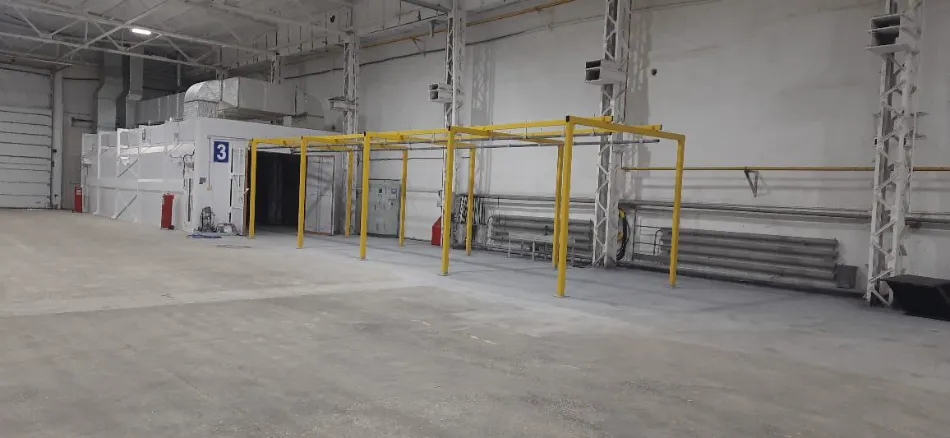

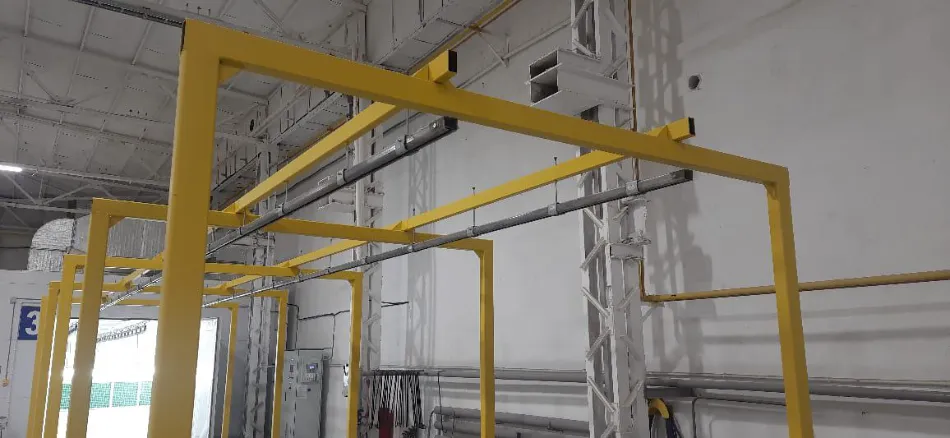

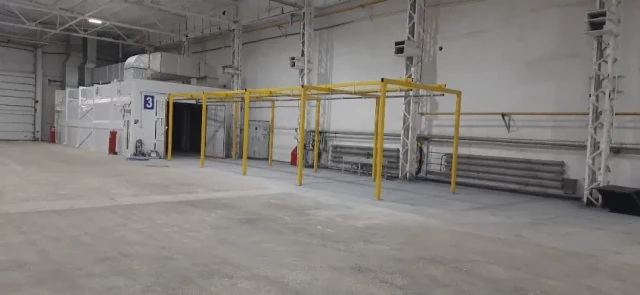

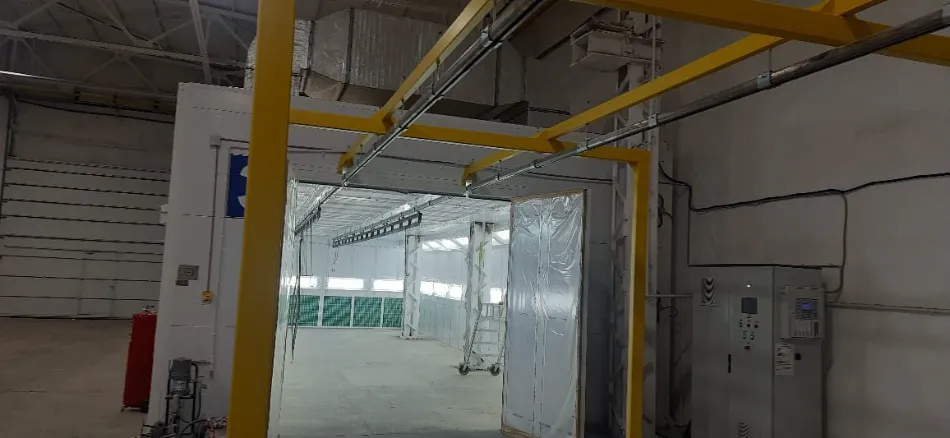

Окрасочно-сушильная камера для малогабаритных изделий, камера оборудована подвесным конвейером;

Линия окраски изделий предназначена для нанесения на поверхность изделий лакокрасочных материалов с последующей сушкой.

Линия включает в себя (последовательно) следующие операции:

Загрузку изделий в камеры;
Ручное нанесение лакокрасочных материалов операторами на поверхность изделий при температуре +22 0С;
Сушка изделия при регулируемой температуре до +80 0С;
Выгрузка изделий из камер и снятие с линии.

Особенности

Окрасочно-сушильные камеры для основных изделий оборудованы 3D лифт-площадками (правая + левая), позволяющими операторам выполнять работы на высоте. Окрасочно-сушильная камеры для малогабаритных изделий оборудованы подвесным конвейером, позволяющими операторам развешивать большое количество мелких деталей и передвигать их в камеру и из камеры.

Технические параметры

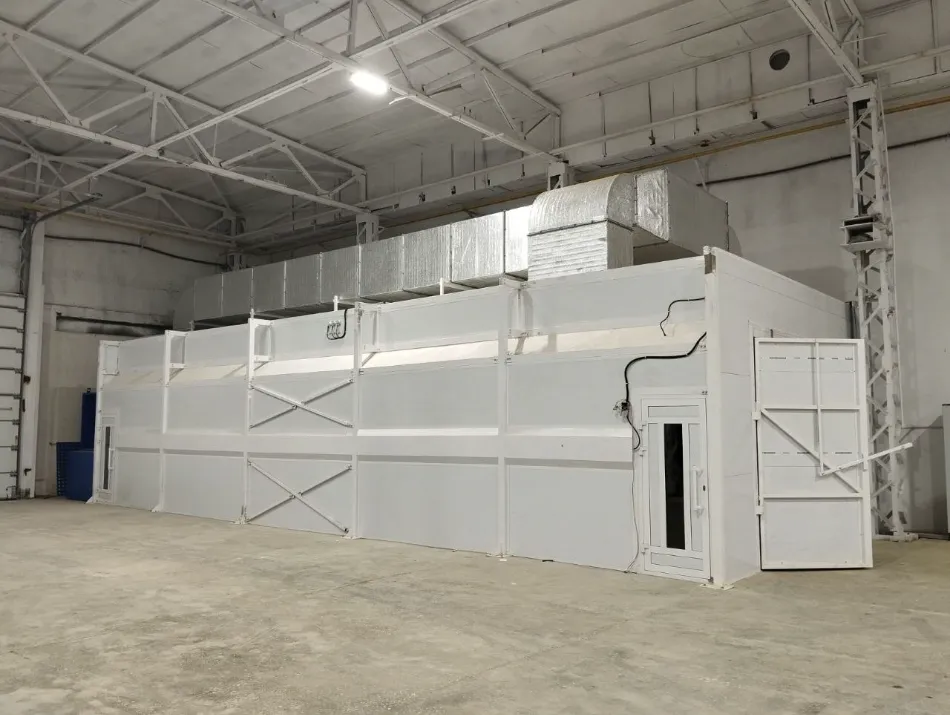

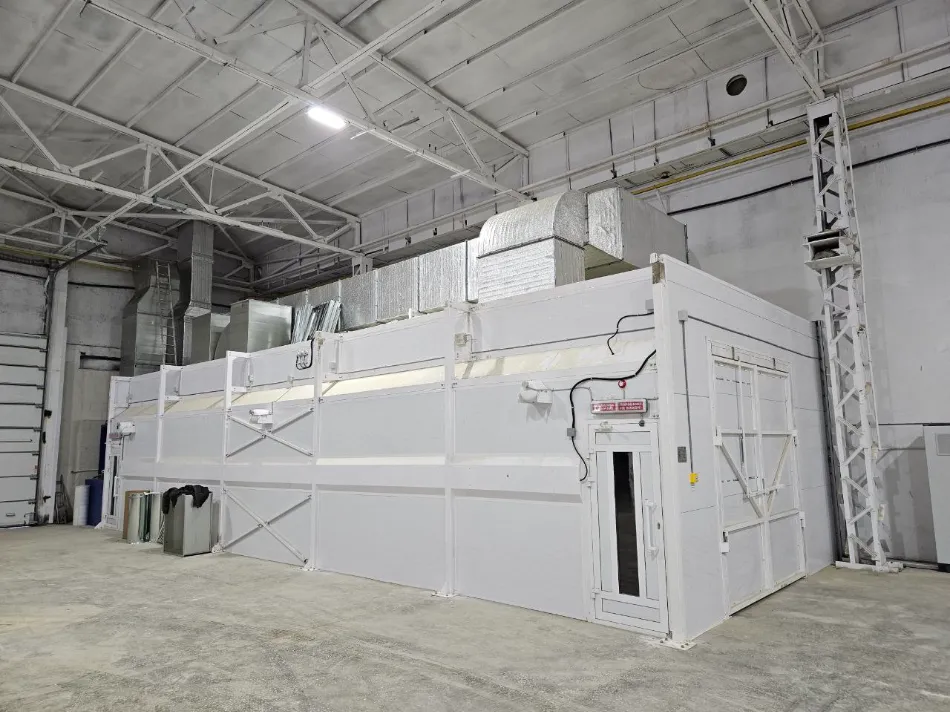

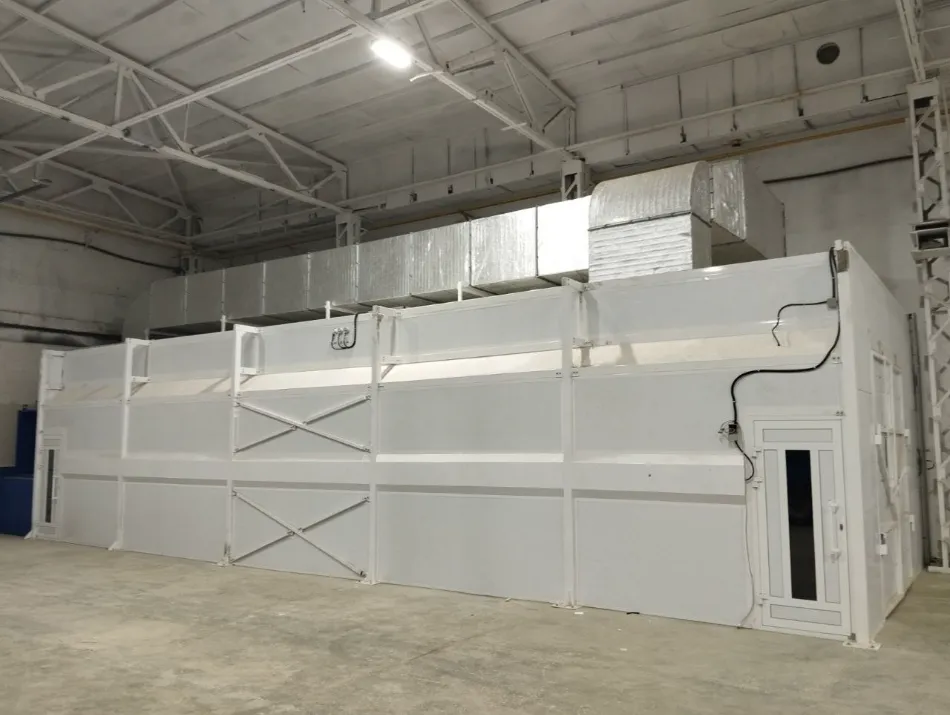

Окрасочно-сушильная камера «АЛЬФА-ТЕК» SB-15-6-6-P-G:

Тип камеры Проходная

Внутренние габариты кабины 15000х6000х6000 мм (ДхШхВ)

Внешние габариты без агрегатов 15200х6200х6800 мм (ДхШхВ)

Внешние габариты с агрегатами 15200х8000х6800 мм (ДхШхВ)

Конструкция Несущий металлического каркас из окрашенной профильной трубы. Стеновая и потолочная панель из сэндвич-панелей с негорючим наполнителем ПИР, толщиной 40 мм, стыкующиеся по типу «шип-паз».

Отвод воздуха Через боковые фильтры с одной из сторон камеры.

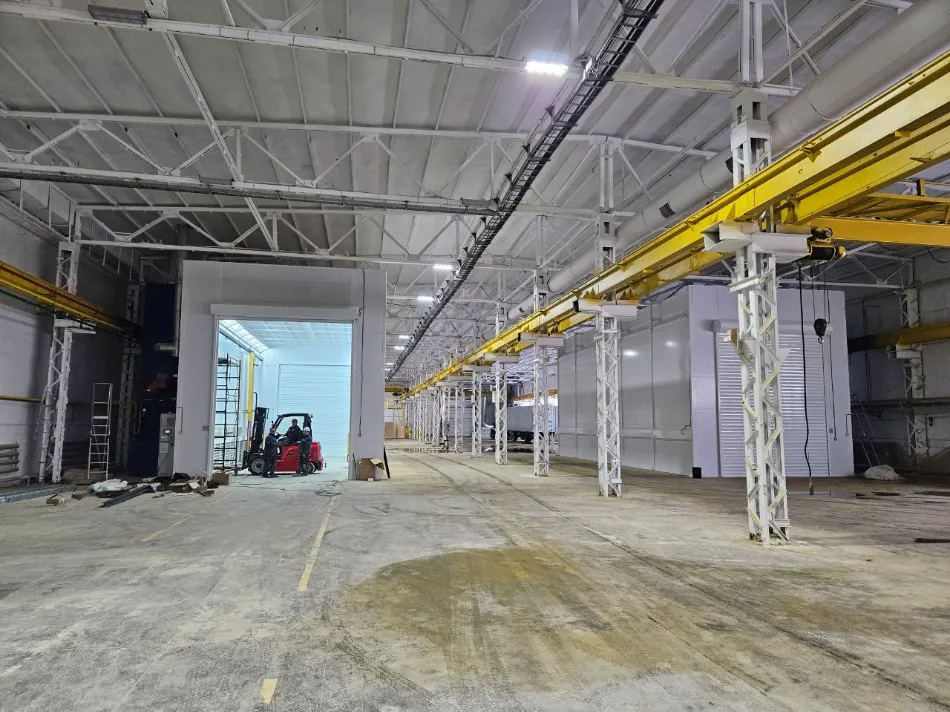

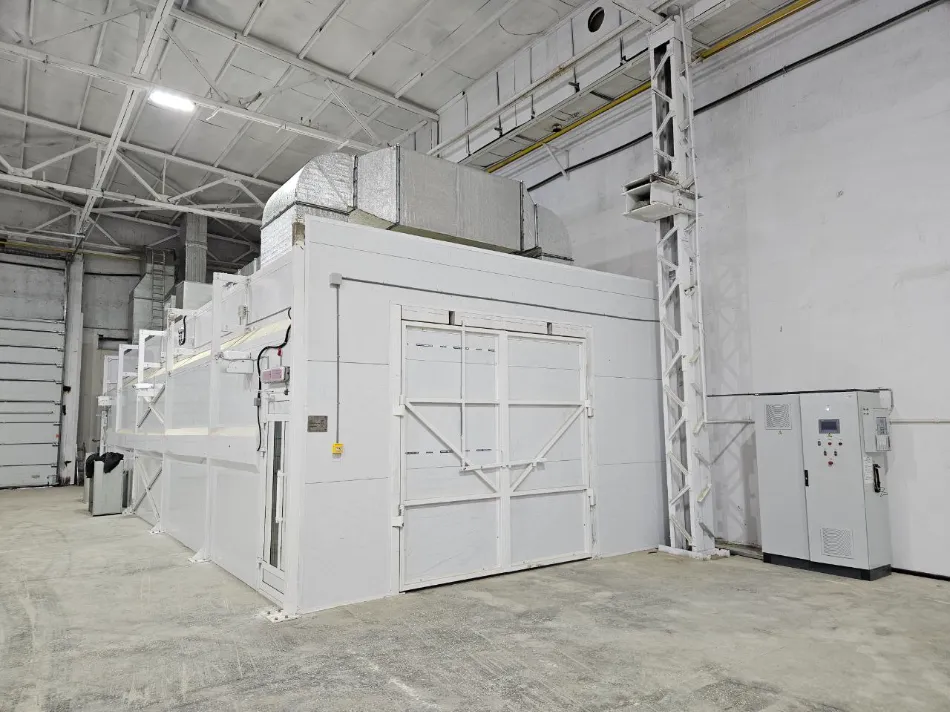

Основные ворота 2 шт. Подъёмные роллетные автоматические 4000х5000 мм. Электропотребление привода ворот — 2,0 кВт х 2 = 4,0 кВт.

Сервисная дверь 2 шт. 800х2000 мм (ШхВ), с защелками и смотровыми окнами.

Блок приточно-вытяжной вентиляции 2 комп. Блок приточной вентиляции: производительность 35 000 м3/ч, мощность 22 кВт, частотный привод.
Блок вытяжной вентиляции: производительность 35 000 м3/ч, мощность 22 кВт, частотный привод.
Моторизованная заслонка.
Электропотребление двигателей — 22 кВт х 4 = 88 кВт.

Тепловой блок 2 комп. Газовая горелка «Baltur» двухступенчатая, модель TBG 85 P, тепловая мощность 170 — 850 кВт,
Электропотребление горелок — 1,2 кВт х 2 = 2,4 кВт.
Теплообменник из жаростойкой нержавеющей стали.

Фильтры 1 комп. Карманчатые, потолочные, напольные.

Освещение 1 комп. Верхнее освещение (продольные стены) под углом 45 ° Боковое освещение (продольные стены) Общая освещенность в камере — не менее 800 Люкс. Общее электропотребление освещения — 2,6 кВт.

Пульт управления 1 шт. На основе ПЛК с сенсорной панелью.

Скорость воздуха в свободном пространстве (пустая камера) 0,22 м/с

Кратность воздухообмена в пустой камере 130 час-1

Максимальная температура в режиме сушки +80 °С

Температура в режиме окраски +22 °С

Электропитание 380В/3Ф/50Гц.

Общее электропотребление 98 кВт

Цвет агрегатов и стеновых панелей кабины снаружи Цвет агрегатов и стеновых панелей кабины снаружи Синий

Цвет стеновых панелей кабины изнутри Белый

Цвет элементов каркаса кабины, ворот и калиток снаружи Белый

Система автоматического пожаротушения Порошковое пожаротушение.

Противопожарные клапаны На выходе агрегатов перед воздуховодами.

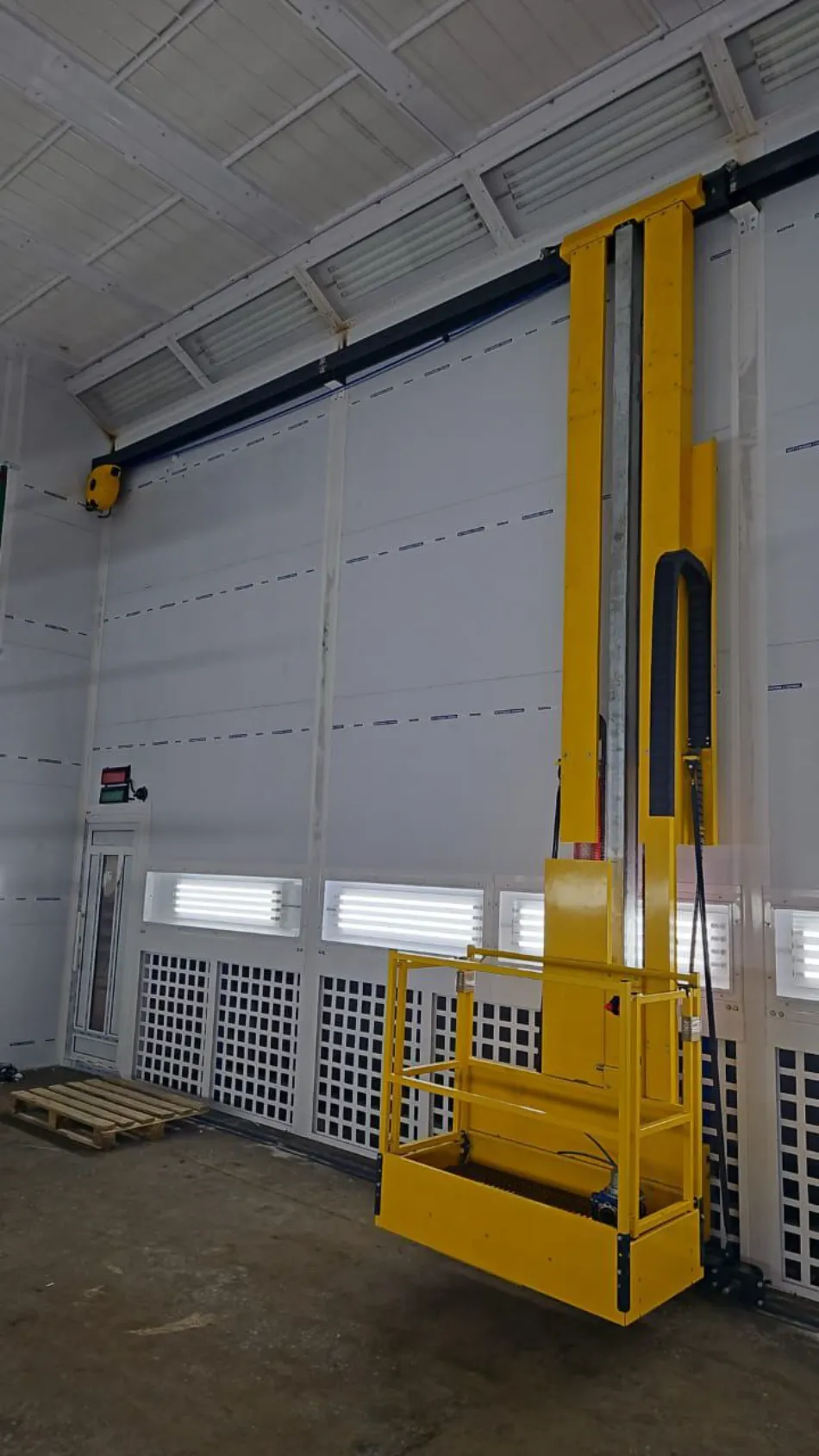

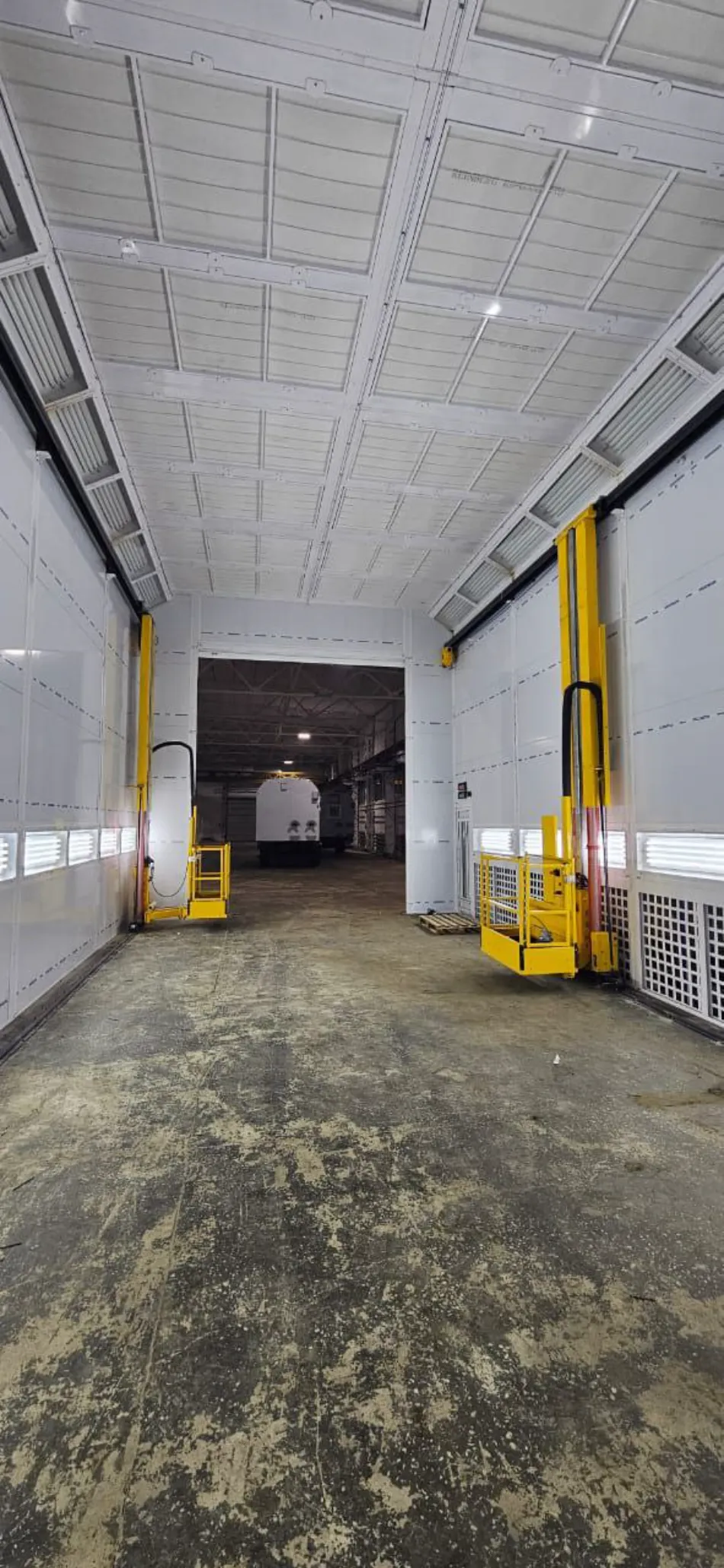

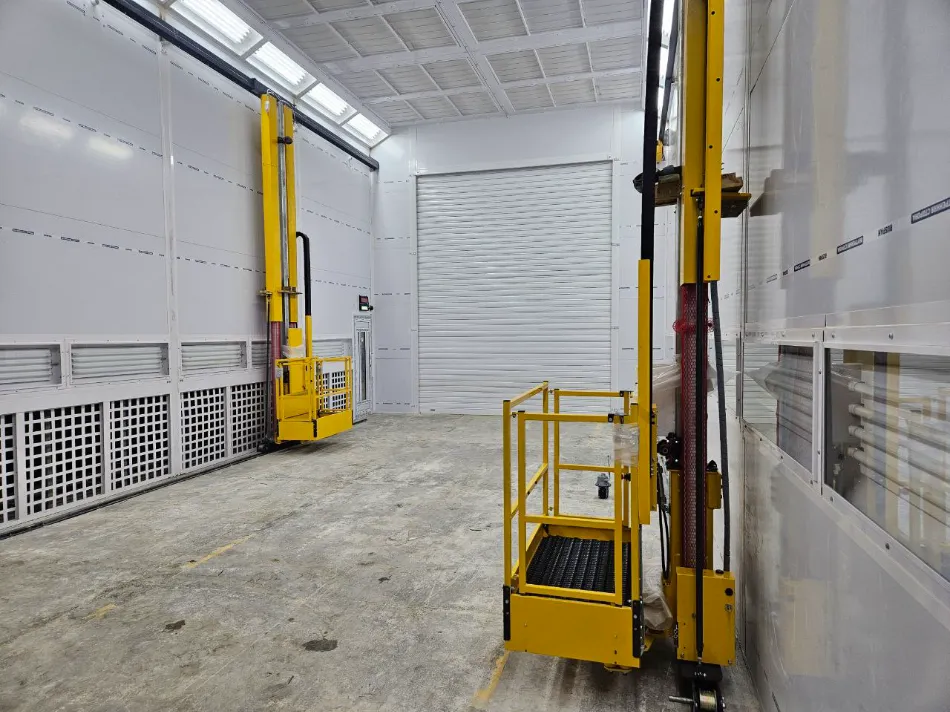

Лифт-площадки 3D Две платформы (лево/право) с пневматическим приводом и тремя степенями свободы.
Рабочая площадка подъемной платформы рассчитана на одновременное перемещение одного оператора.

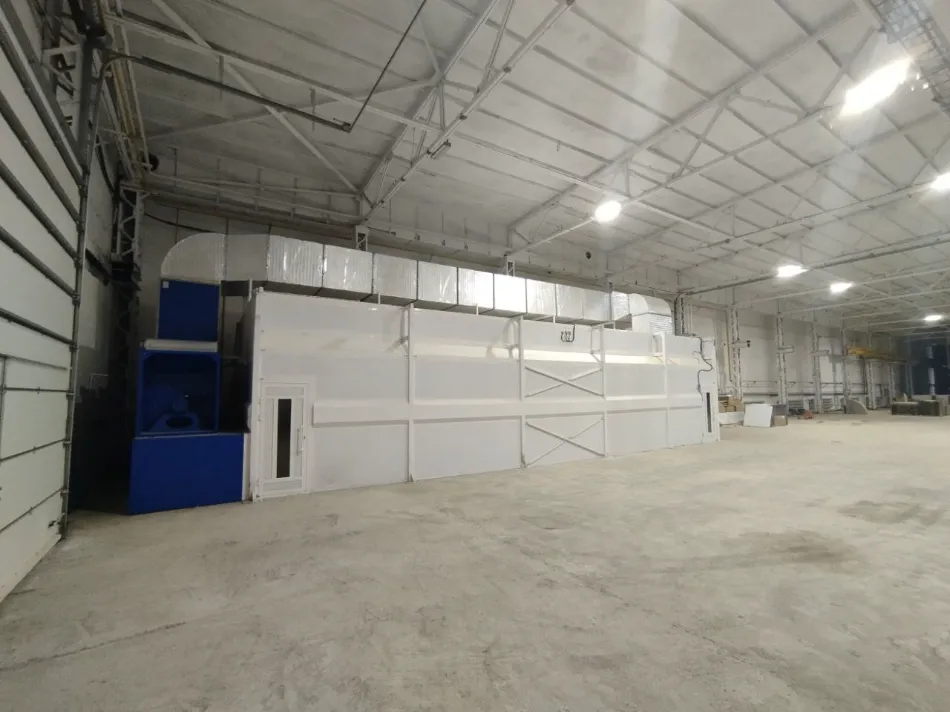

Окрасочно-сушильная камера «АЛЬФА-ТЕК» SB-15-6-3-Т-G-(Т):

Тип камеры Тупиковая

Внутренние габариты кабины 15000х6000х3000 мм (ДхШхВ)

Внешние габариты без агрегатов 15200х6200х3800 мм (ДхШхВ)

Внешние габариты с агрегатами 16800х6200х3800 мм (ДхШхВ)

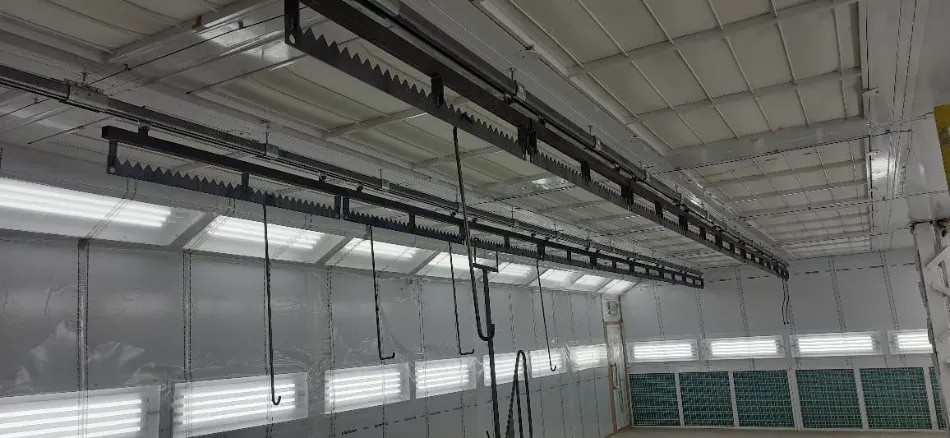

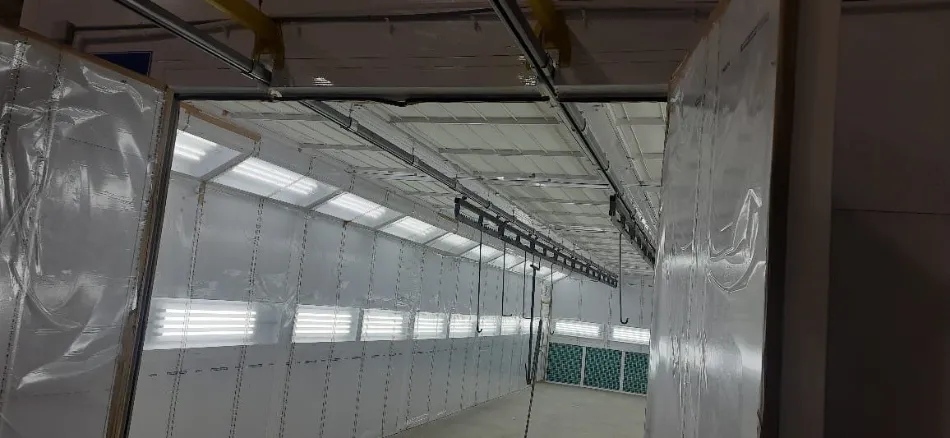

Конструкция Несущий металлического каркас из окрашенной профильной трубы, усиленный с учётом предусмотренного конструктивом крепления двух монорельсов для подвесного конвейера.
Стеновая и потолочная панель сэндвич-панели с негорючим наполнителем ПИР, толщиной 40 мм, стыкующиеся по типу «шип-паз».

Отвод воздуха Через ленту фильтров в торцевой стене камеры.

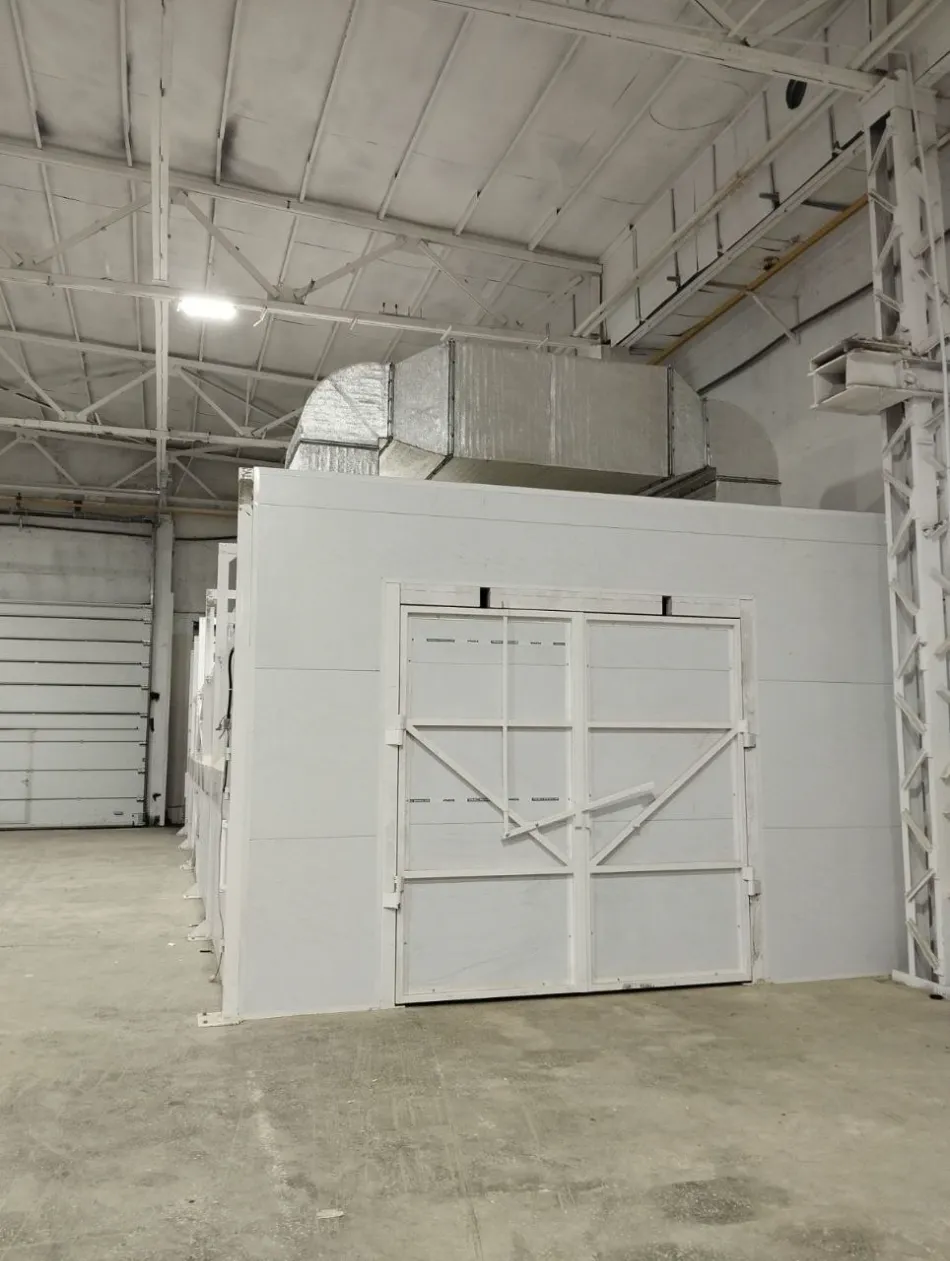

Основные ворота 1 шт. Распашные двухстворчатые 2800х2800 мм

Сервисная дверь 2 шт. 800х2000 мм, с защёлками и смотровыми окнами.

Блок приточно-вытяжной вентиляции 1 комп. Блок приточной вентиляции: производительность 15 000 м3/ч, мощность 11 кВт, частотный привод.
Блок вытяжной вентиляции: производительность 15 000 м3/ч, мощность 11 кВт, частотный привод.
Моторизованная заслонка.
Электропотребление двигателей — 11 кВт х 2 = 22 кВт.

Тепловой блок 1 комп. Газовая горелка «Baltur» двухступенчатая, модель TBG 35 P, тепловая мощность 80 — 410 кВт,
Электропотребление горелки — 0,6 кВт.
Теплообменник из жаростойкой нержавеющей стали.

Фильтры 1 комп. Карманчатые, потолочные, напольные.

Освещение 1 комп. Верхнее освещение (продольные стены) под углом 45°.
Боковое освещение (продольные и торцевая стены):
Общая освещенность в камере - не менее 800 Люкс.
Общее электропотребление освещения - 2,6 кВт.

Пульт управления 1 шт. На основе ПЛК с сенсорной панелью.

Система автоматического порошкового пожаротушения 2 комп. Порошковое пожаротушение.

Противопожарные клапаны 2 шт. На входе и выходе агрегата, перед воздуховодами.

Скорость воздуха в свободном пространстве (незагруженная камера) 0,23 м/с

Кратность воздухообмена в пустой камере 56 час-1
