ООО «Сахалин Турбина Сервис», г. Южно-Сахалинск
Абразивоструйная камера, ООО «Сахалин Турбина Сервис», г. Южно-Сахалинск, территория опережающего развития.
Описание проекта
Проектирование, изготовление, поставка и монтаж абразивоструйной камеры для ручной очистки поверхностей изделий.
Абразивоструйная камера предназначена для обработки изделий, перемещающихся в камеру на рельсовых путях с помощью передаточных тележек, и имеет внутри потолочный монорельс для подвешивания изделий. Камера обеспечивает механическую очистку поверхностей изделий стальной колотой дробью до необходимых параметров.
Процесс работы в камере включает в себя (последовательно) следующие операции:

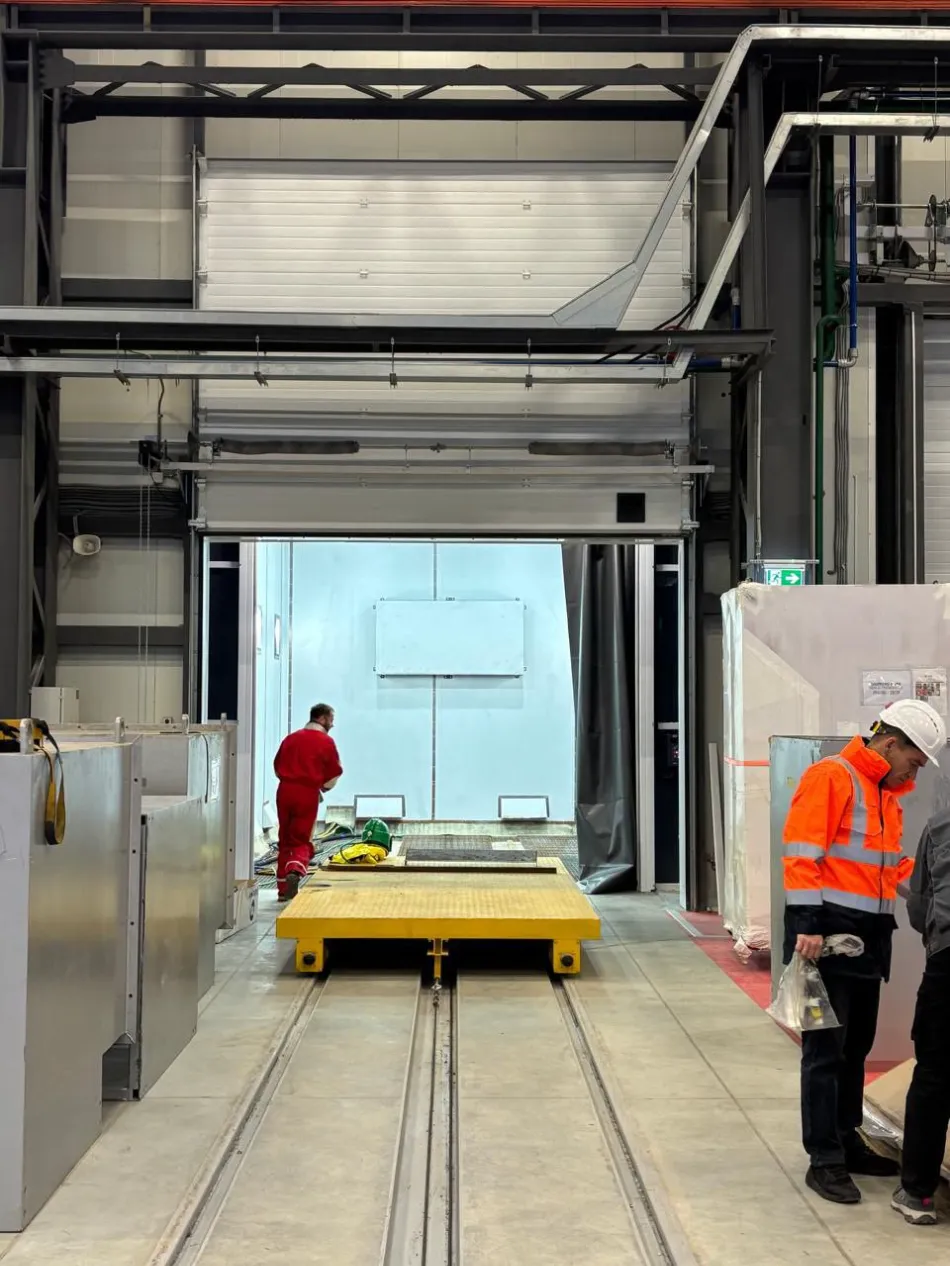

- Загрузку изделия с помощью цехового крана на передаточную тележку и подачу в камеру;
- Ручную дробеструйную обработку изделия оператором для очистки его поверхности и придания заданной чистоты и шероховатости;
- Вывоз изделия на передаточной тележке из и снятие его при помощи цехового крана.
Особенности

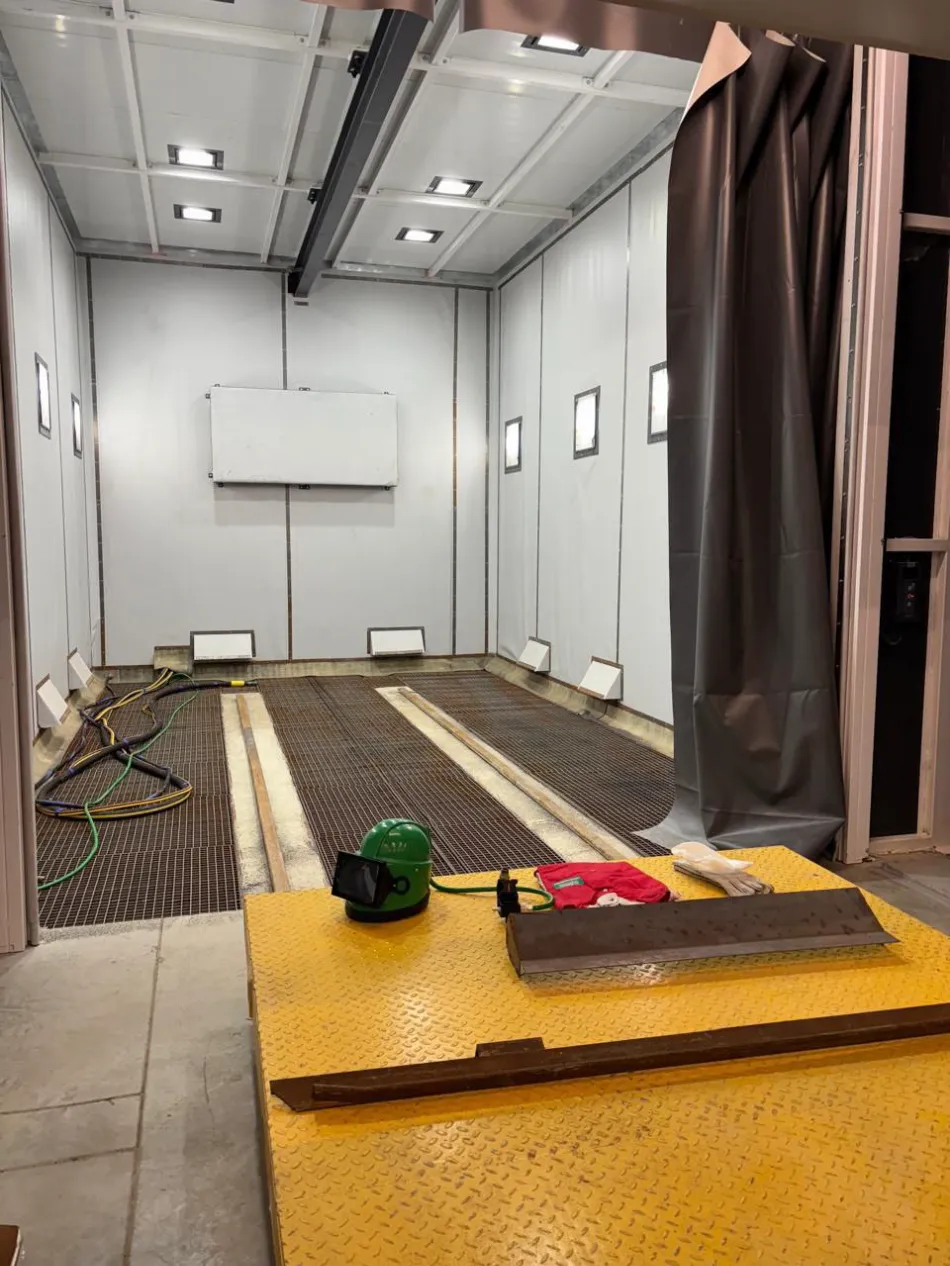

Камера оборудована потолочным монорельсом для подвешивания изделий с целью более удобной их обработки.
В абразивоструйной камеры применена вакуумная система сбора и очистки дроби, которая имеет ряд преимуществ по сравнению с наиболее часто применяемой
системой сбора и сепарации при помощи ковшевого элеватора:
- мобильность (легко демонтировать и установить на другой объект)
- меньшие габариты (по сравнению со сбором ковшевым элеватором)
- меньшая стоимость (по сравнению со сбором ковшевым элеватором)
- меньше объём фундаментных работ на устройство приямка.
Технические параметры
Абразивоструйная камера «АЛЬФА-ТЕК» SB-7-4,5-5-1-T-V:
- несущий каркас корпуса камеры из металлического проката
- продольный монорельс L=7 м под таль грузоподъёмностью 3,2 т
- стены и потолок камеры из сэндвич-панелей
- синтетический материал для обшивки внутренних стен

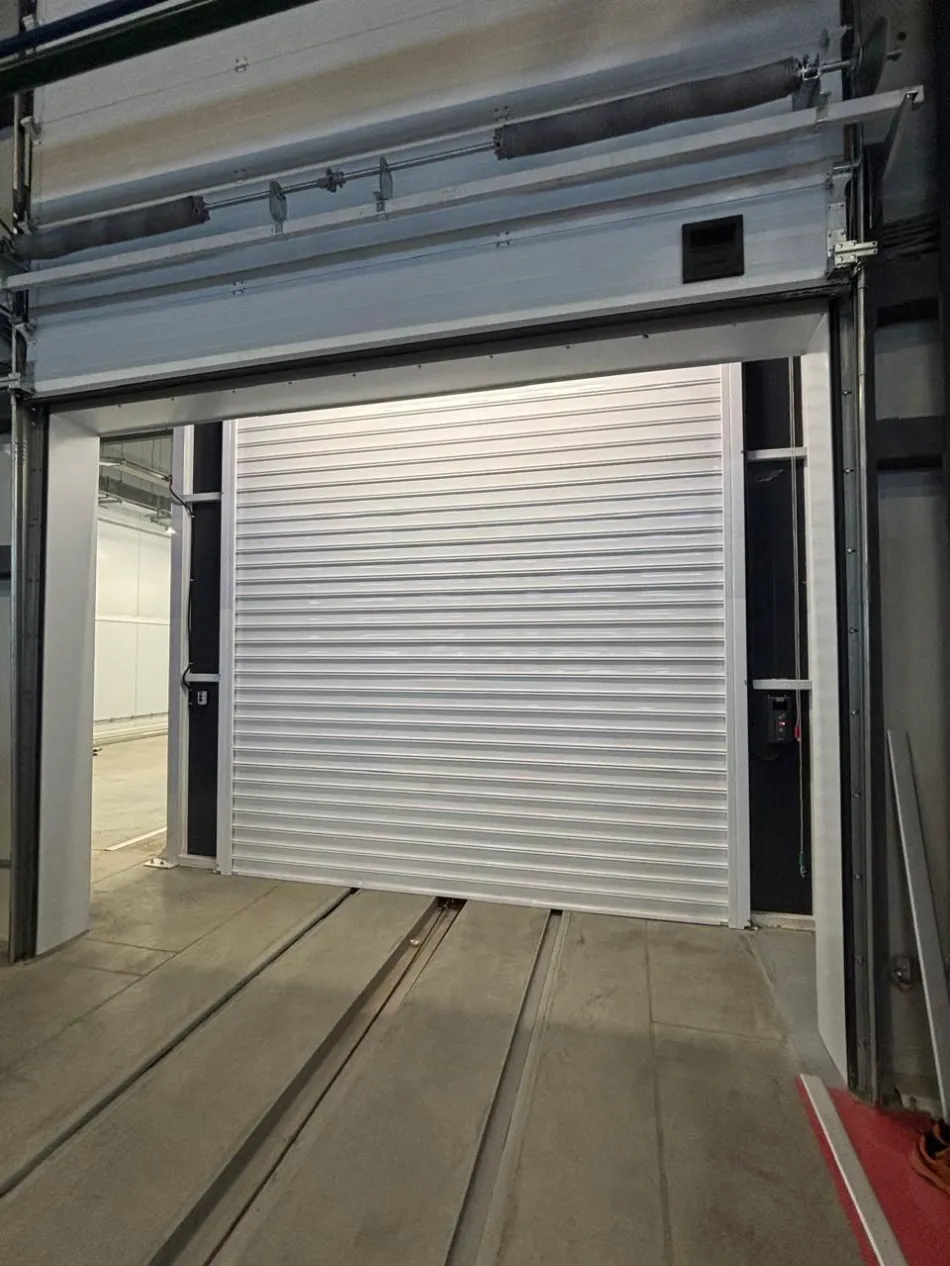

- автоматические подъёмные роллетные ворота 3,5х4,5 м (ШхВ) в комплекте с защитной шторой - 1 шт. (камера тупикового типа)
- калитка обслуживающего персонала 0,8х2 м (ШхВ) - 1 шт.

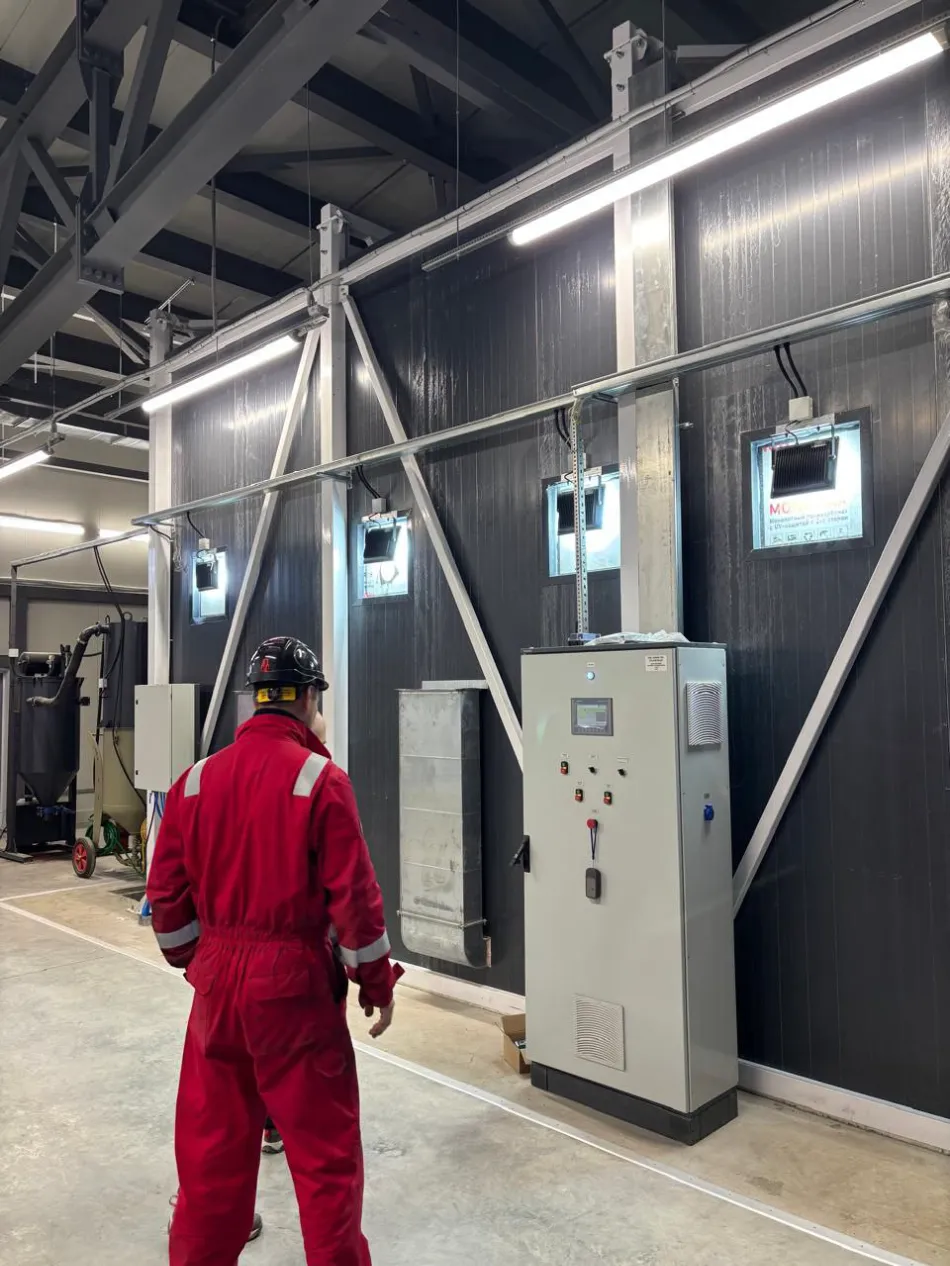

- основное наружное светодиодное двухуровневое освещение через проёмы со светопрозрачным материалом
- автономное аварийное освещение камеры
- информационные табло
- приборы автоматической системы безопасности
- вводы приточной и вытяжной вентиляции.
- продольные модули – 5 шт.
- поперечный модуль
- напольные решетки, несущая способность 1,2 т/м2
- воронка сбора абразива
- пневмоцилиндры привода полов - 6 шт.
- пневмошланги
- соединительные фитинги
- пневмопанель управления.
- бункер-сепаратор абразива (объём – 200 л) со смотровым лючком, совместимый с пескоструйным аппаратом CLEMCO SCW-2452 на 200 л
- вакуумный насос с электромотором
- всасывающий наконечник
- шланг вакуумный для соединения насоса с бункером-сепаратором
- шланг транспортный от бункера-сепаратора к воронке сбора абразива скребковыми полами
- соединительные фитинги для шлангов.
Дробеструйная установка «Clemco SCW-2452»
- клапан дистанционного управления
- клапан регулировки подачи абразива
- шланг дробеструйный 20 м
- шланг управления 20 м
- ручка дистанционного управления RLX III
- сопло абразивоструйное.
- костюм пескоструйщика
- перчатки пескоструйщика
- шлем пескоструйщика Apollo 100
- дыхательный фильтр CPF-20
- воздушный шланг 20 м.
- вентилятор производительностью 10 000 м3/ч
- фильтровальный блок с 8-ю фильтр-картриджами общей площадью фильтрации 104 м2
- система регенерации фильтров
- контрольно-измерительные приборы и автоматика
- глушитель на выходе вентилятора
- соединительные воздуховоды.

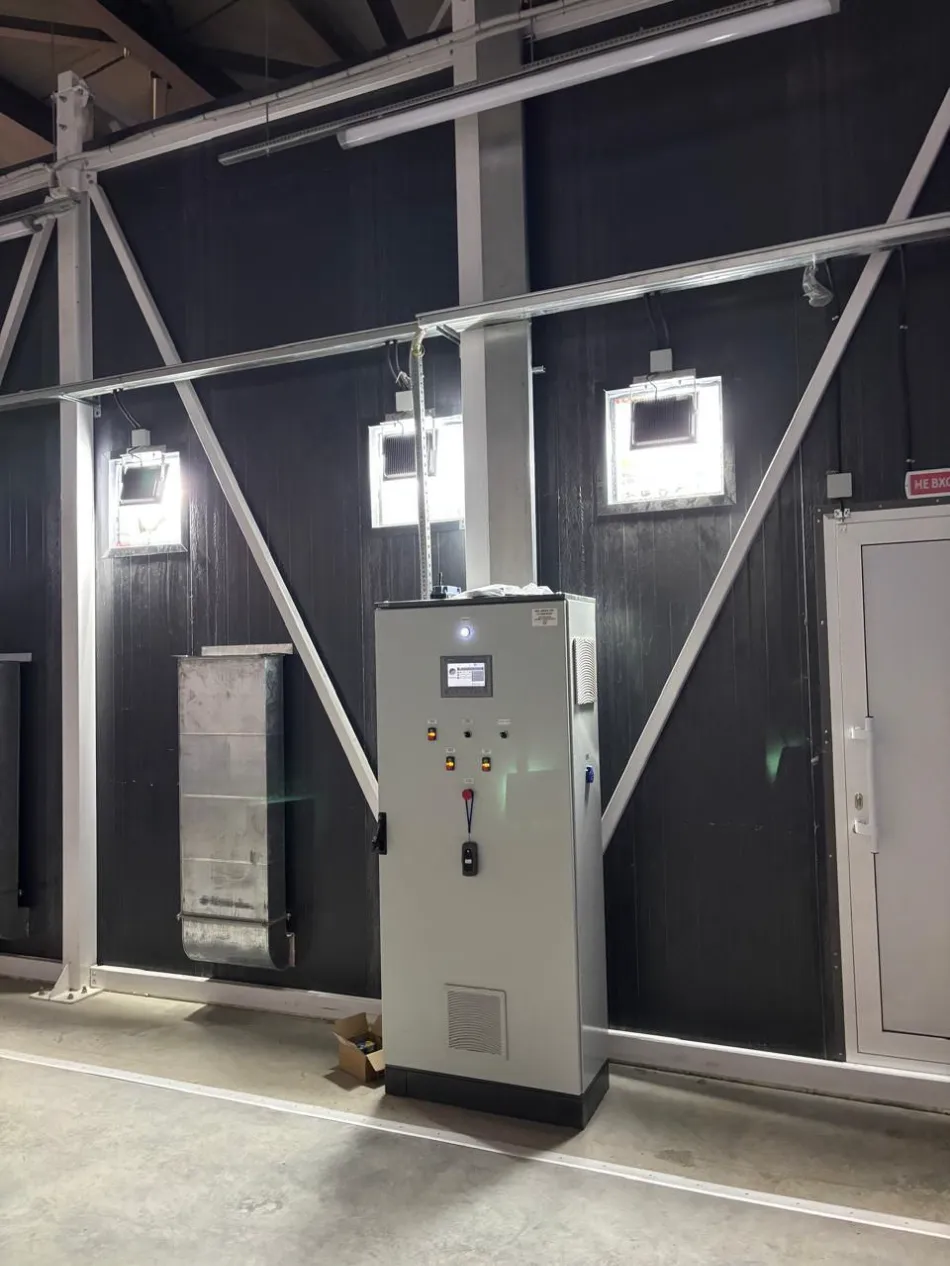

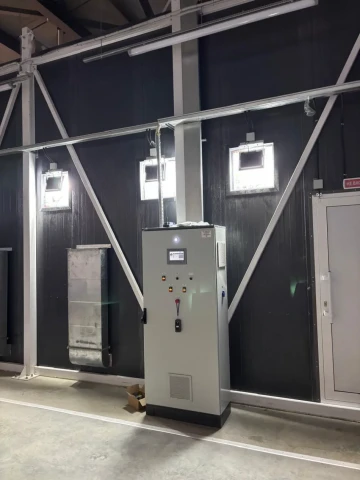

- промышленный логический контроллер
- панель оператора с сенсорным экраном
- преобразователи частоты для вентустановок.
- грузоподъёмность — 20 тонн
- габаритные размеры в плане — 4000 х 2000 мм (ДхШ)
- колёса на рельс с головкой до 70 мм
- приводная станция (лебёдка)
- натяжная станция
- система дистанционного управления по радиоканалу и от общего стационарного пульта
- трос с натяжными устройствами.
Энергопотребление:
Освещение — 1,5 кВт
ВПУ-10 — 15,0 кВт
Вакуумная система сбора и очистки — 6,0 кВт
Привод тележки — 2,5х 2 = 5,0 кВт
Вспомогательная автоматика — 1,5 кВт
Привод скребковых полов — 0,05х6 = 0,3 м3/мин
Очистка фильтров ВПУ-10 — 0,8 м3/мин
Очистка фильтров вакуумной системы — 0,2 м3/мин
Необходимый резерв — 1,8 м3/мин
