Окрасочно-сушильная камера, ООО «СпецАвто-Восток», г. Тюмень.
Описание проекта
Проектирование, изготовление, поставка и монтаж окрасочно-сушильной камеры.
Камера предназначена для нанесение лакокрасочных материалов на изделия и их последующей сушки. Изделия перемещаются в камеру и из камеры на передаточной тележке по рельсовым путям.
Процесс работы в камере включает в себя (последовательно) следующие операции:
- Загрузку изделия с помощью цехового крана на передаточную тележку и подачу в камеру;
- Ручное нанесение лакокрасочных материалов операторами на поверхность изделия при температуре +22 0С;
- Сушка изделия при регулируемой температуре до +80 0С;
- Вывоз изделия на передаточной тележке из окрасочно-сушильной камеры и снятие при помощи цехового крана.
Особенности

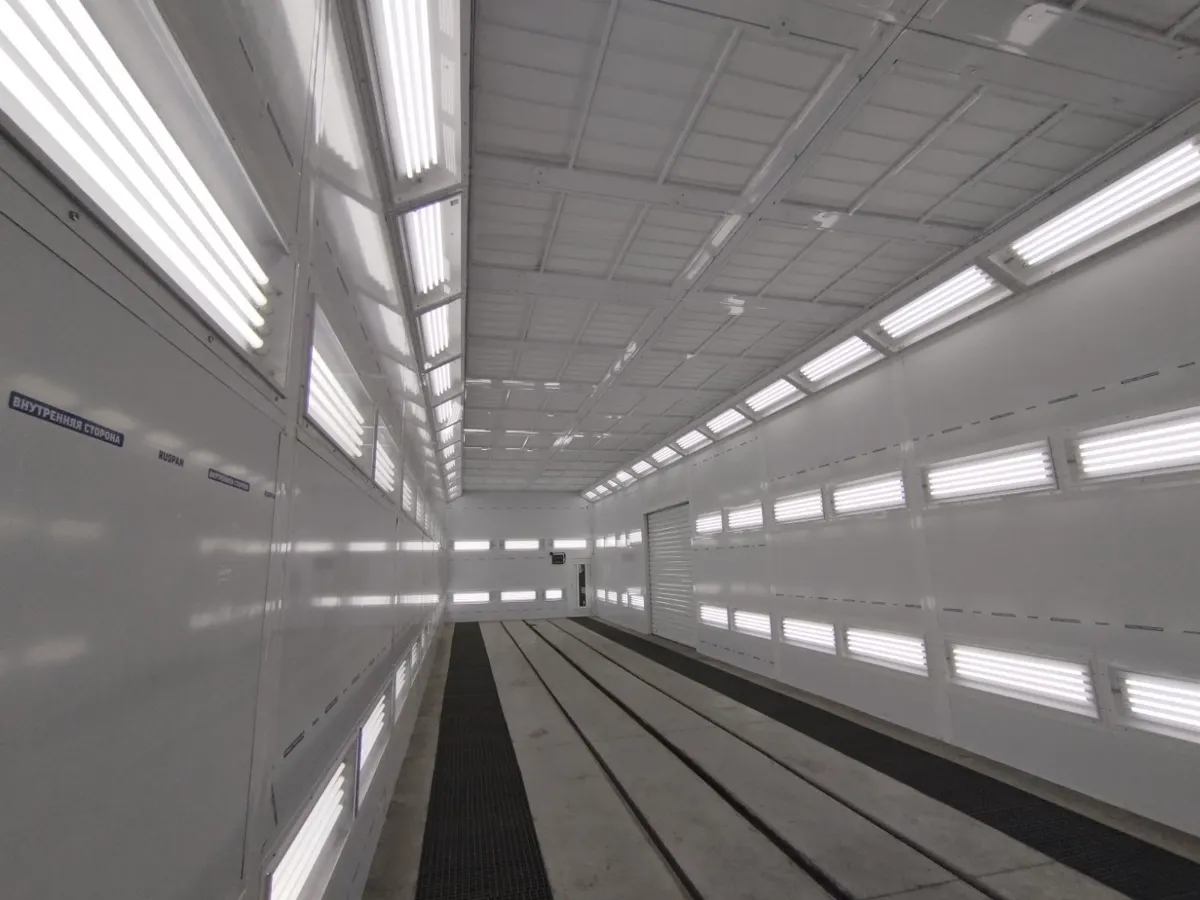

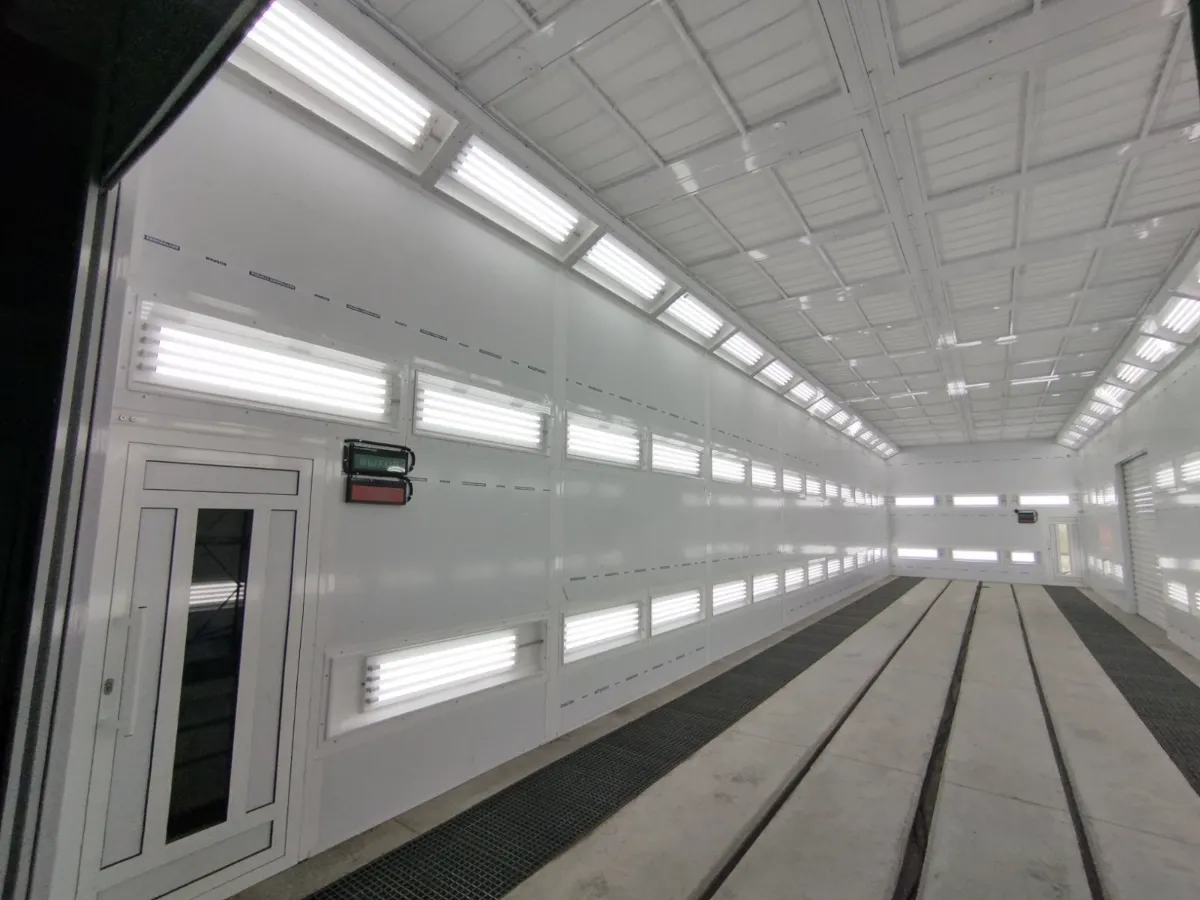

В кабине камеры предусмотрено трёхуровневое освещение.

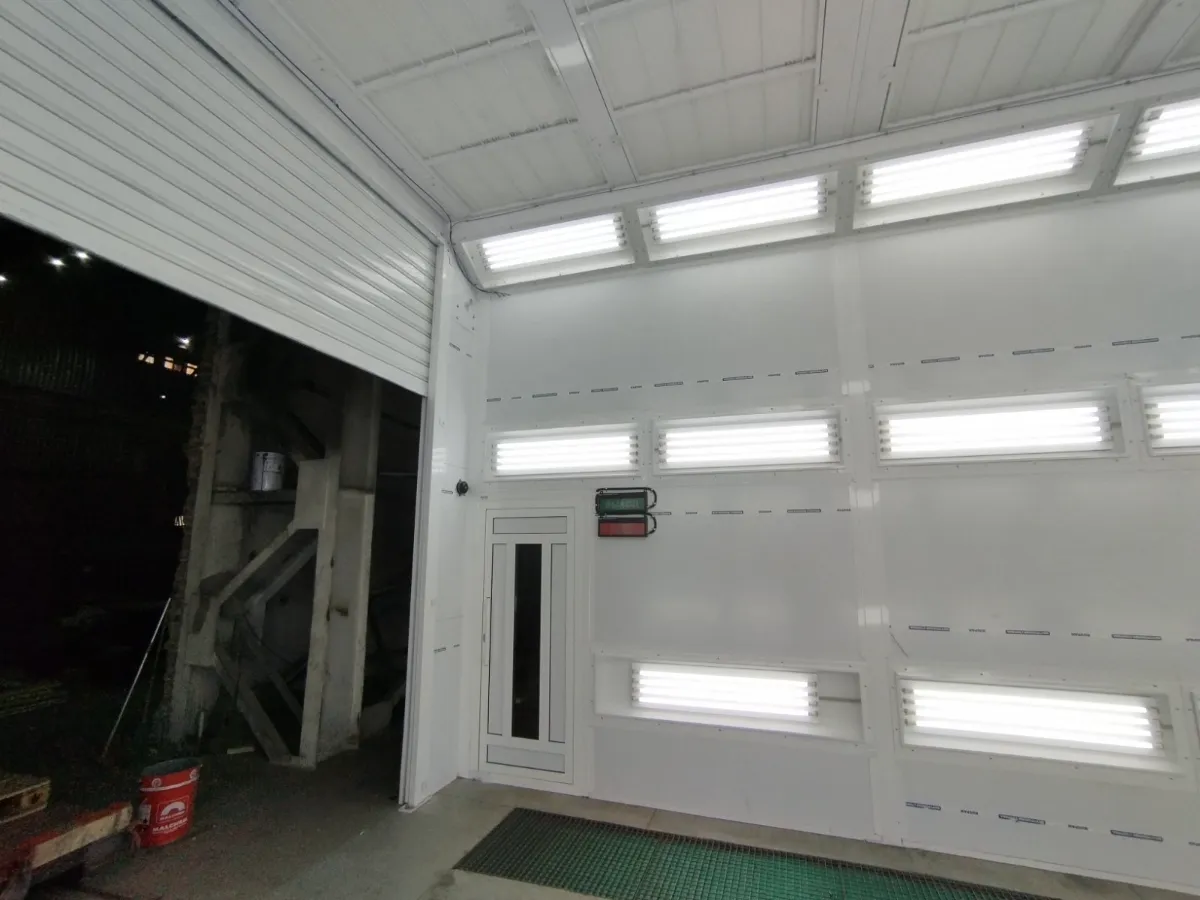

Камера оборудована дополнительными боковыми воротами.
Технические параметры
Окрасочно-сушильная камера «АЛЬФА-ТЕК» SB-20-5-4,3-Т-G:
Тип камеры
Проходная
Внутренние габариты кабины

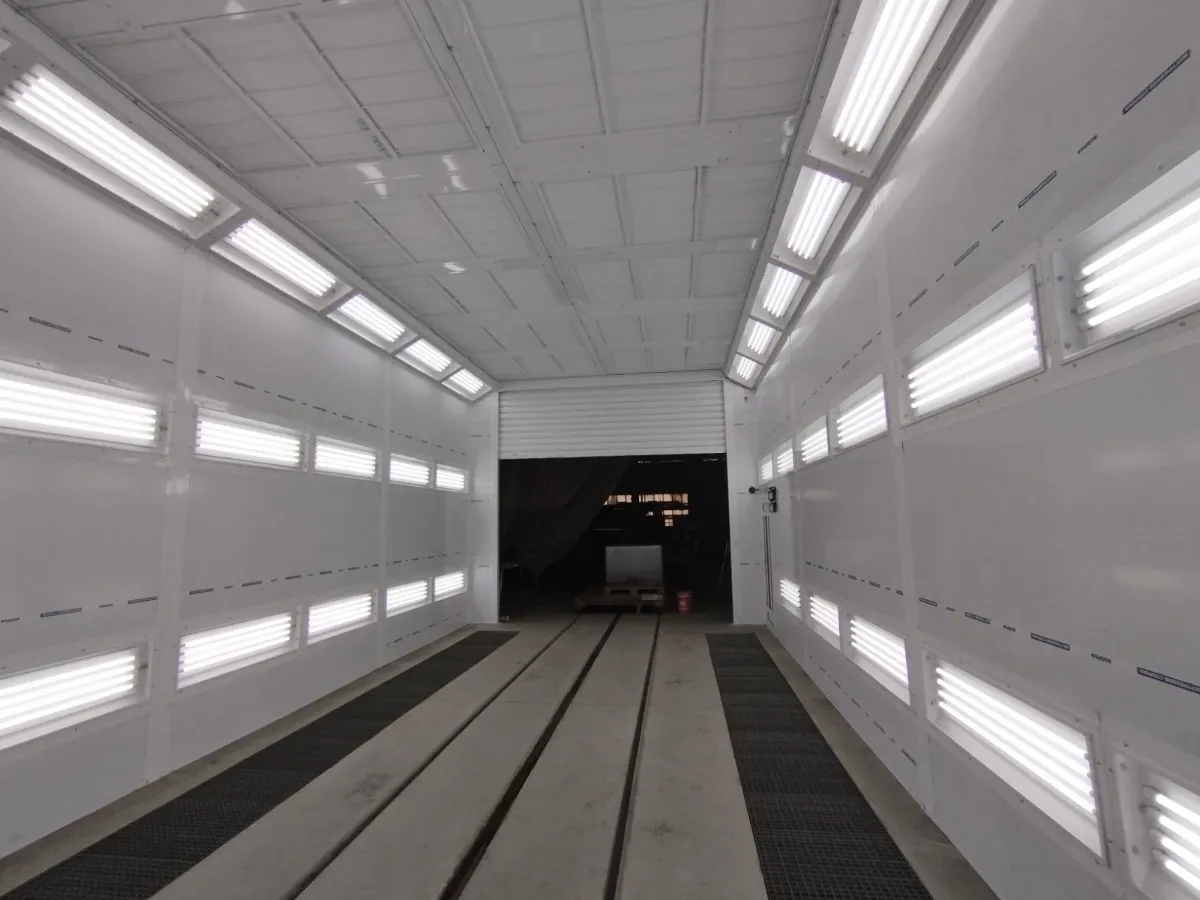

20000х5000х4300 мм (ДхШхВ)
Внешние габариты без агрегатов
20200х5200х4700 мм (ДхШхВ)
Внешние габариты с агрегатами
20200х6900х4700 мм (ДхШхВ)
Конструкция
Несущий металлического каркас из окрашенной профильной трубы. Стеновая и потолочная панель из сэндвич-панелей с негорючим наполнителем ПИР, с сертификатом соответствия, толщиной 40 мм, стыкующиеся по типу «шип-паз».
Отвод воздуха
Через напольные решетки двух продольных приямков.

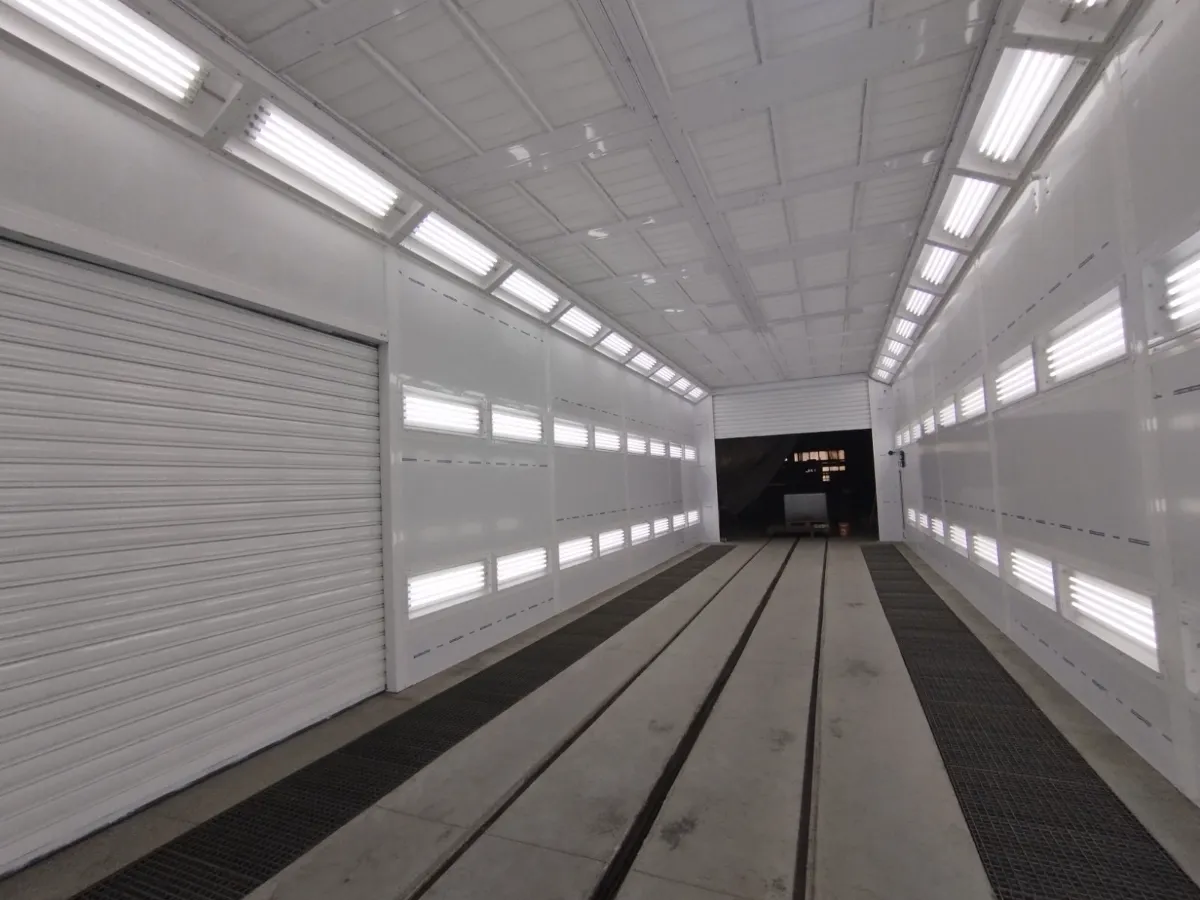

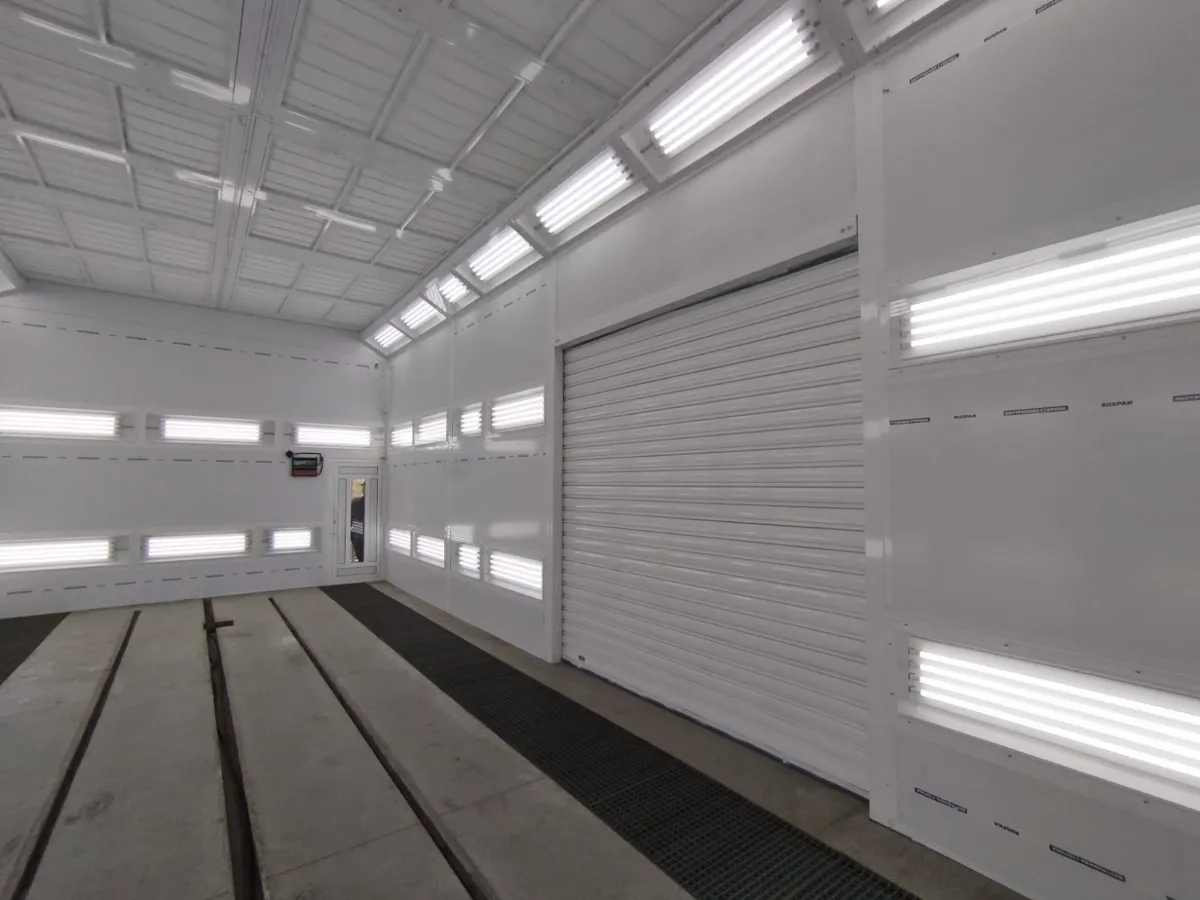

Основные ворота (торцевые) 1 шт.
Подъёмные роллетные автоматические 4000х4100 мм
Электропотребление привода ворот — 2,0 кВт.
Электропотребление привода ворот — 2,0 кВт.
Сервисная дверь 2 шт.
800х2000 мм (ШхВ), с защелками и смотровыми окнами.

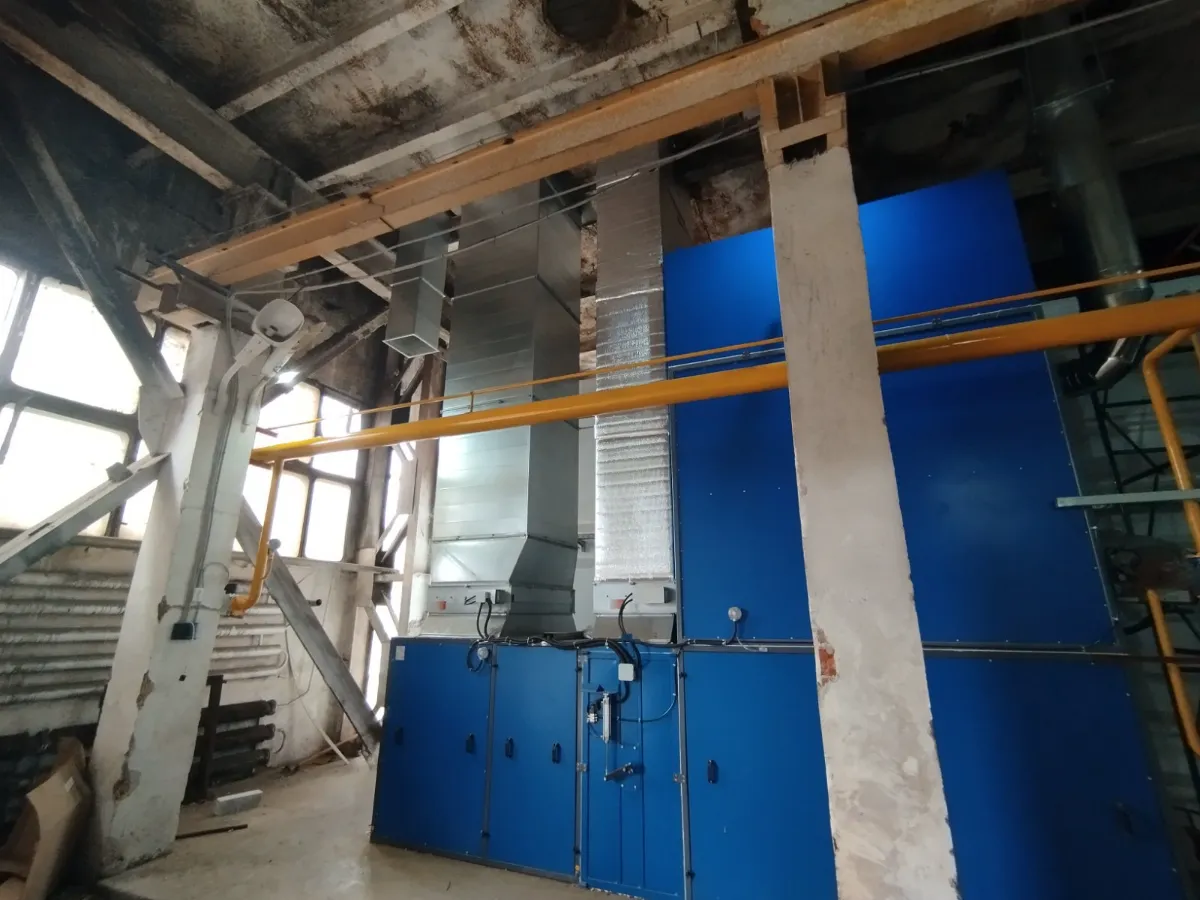

Блок приточно-вытяжной вентиляции 3 комп.
Блок приточной вентиляции: производительность 25 000 м3/ч, мощность 15 кВт, частотный привод.
Блок вытяжной вентиляции: производительность 25 000 м3/ч, мощность 15 кВт, частотный привод.
Свободный напор воздуха на выходе составляет 1000 Па
Моторизованная заслонка переключения воздушных потоков.
Электропотребление двигателей — 15 кВт х 6 = 90 кВт.
Блок вытяжной вентиляции: производительность 25 000 м3/ч, мощность 15 кВт, частотный привод.
Свободный напор воздуха на выходе составляет 1000 Па
Моторизованная заслонка переключения воздушных потоков.
Электропотребление двигателей — 15 кВт х 6 = 90 кВт.

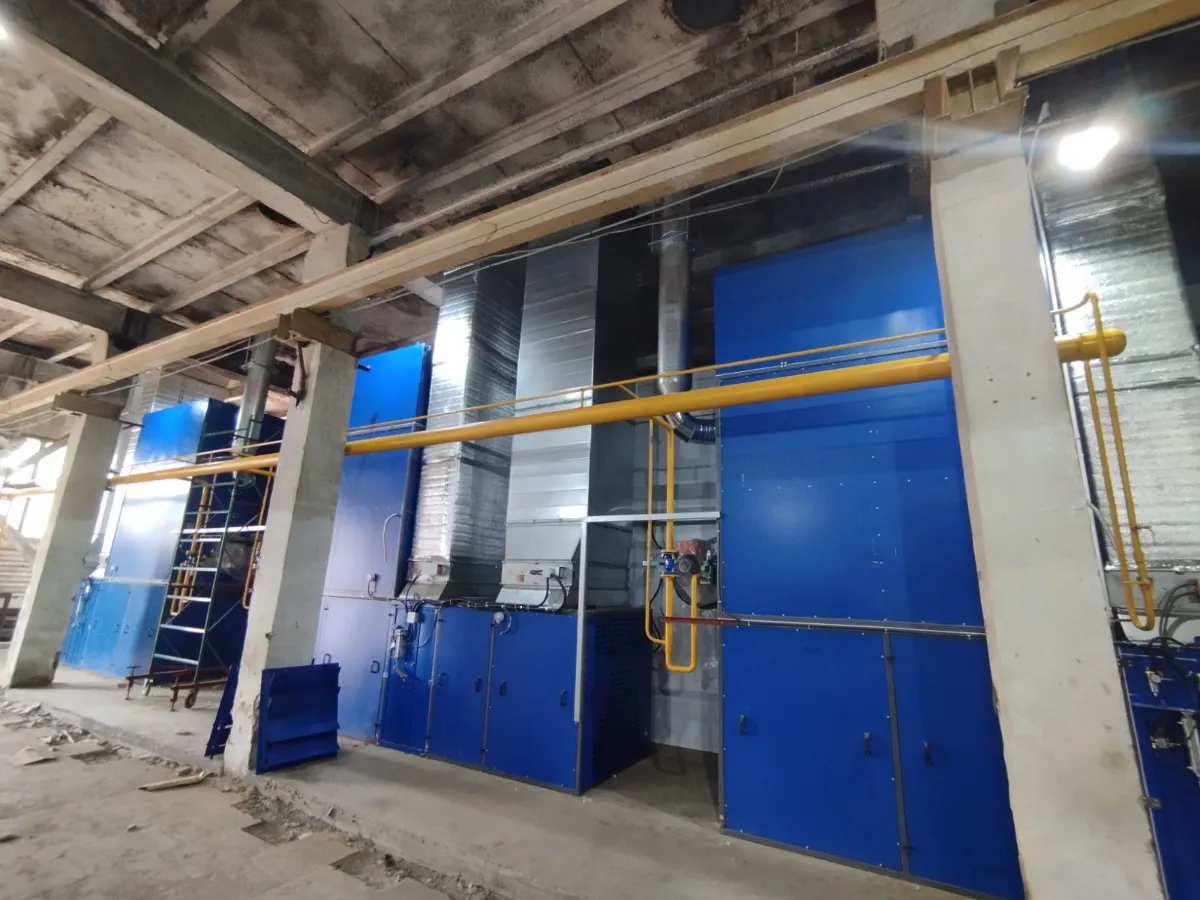

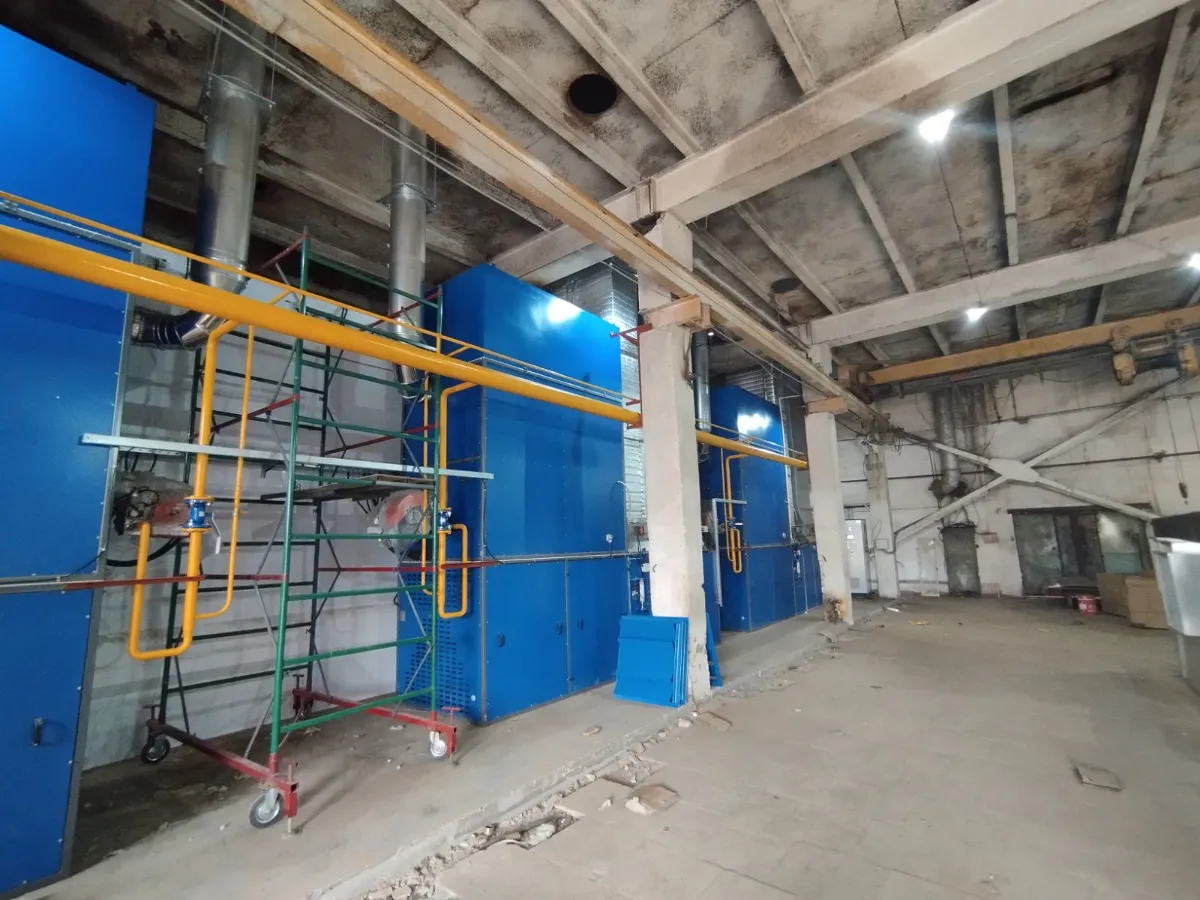

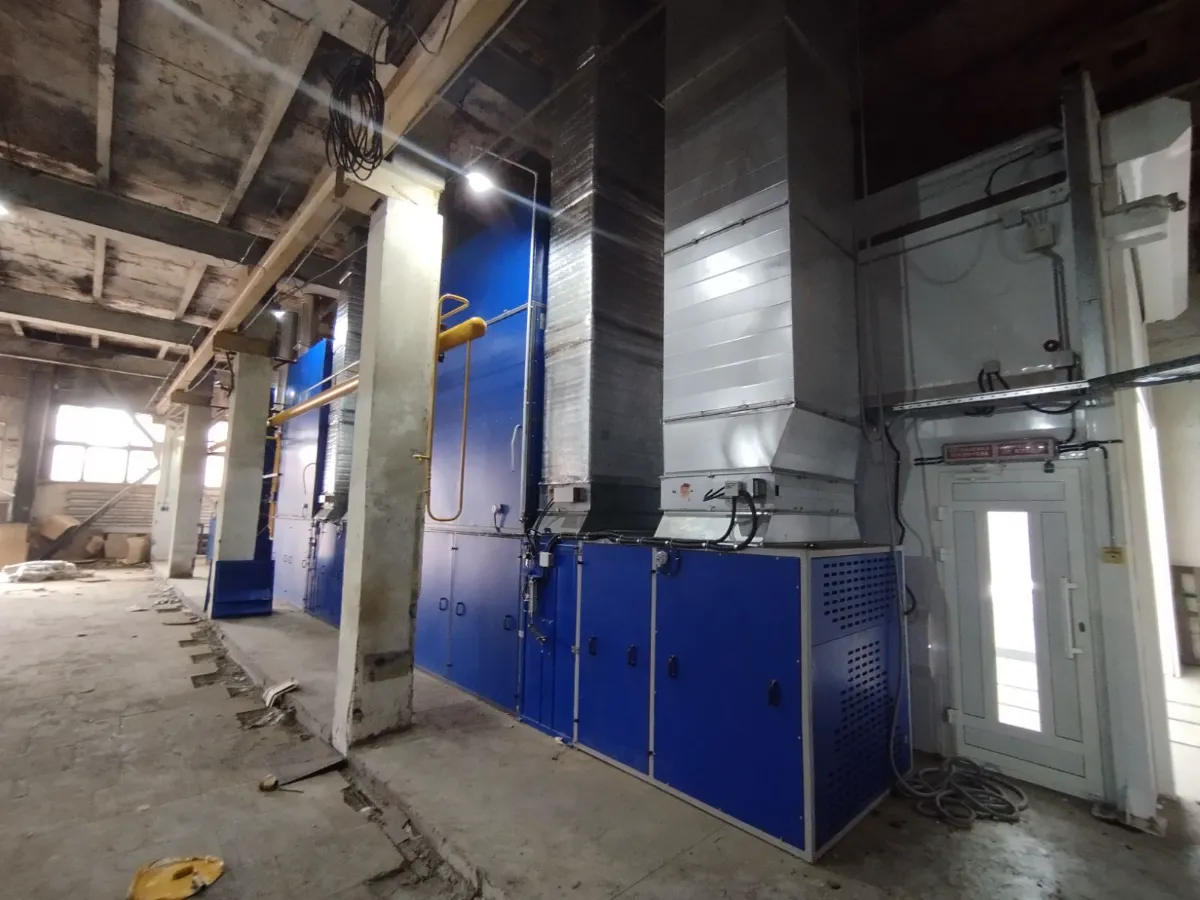

Тепловой блок 3 комп.
Двухступенчатая газовая горелка «Baltur», модель TBG 60 P, тепловая мощность 120 — 600 кВт.
Электропотребление горелок — 1,0 кВт х 3 = 3,0 кВт.
Теплообменник из жаростойкой нержавеющей стали.
Электропотребление горелок — 1,0 кВт х 3 = 3,0 кВт.
Теплообменник из жаростойкой нержавеющей стали.
Фильтры 1 комп.
Карманчатые предфильтры, класс очистки G4.
Потолочные фильтры, стандарт EUROVENT, класс EU5.
Напольные фильтры, фильтр Paint-Stop, класс G3.
Потолочные фильтры, стандарт EUROVENT, класс EU5.
Напольные фильтры, фильтр Paint-Stop, класс G3.
Освещение 1 комп.

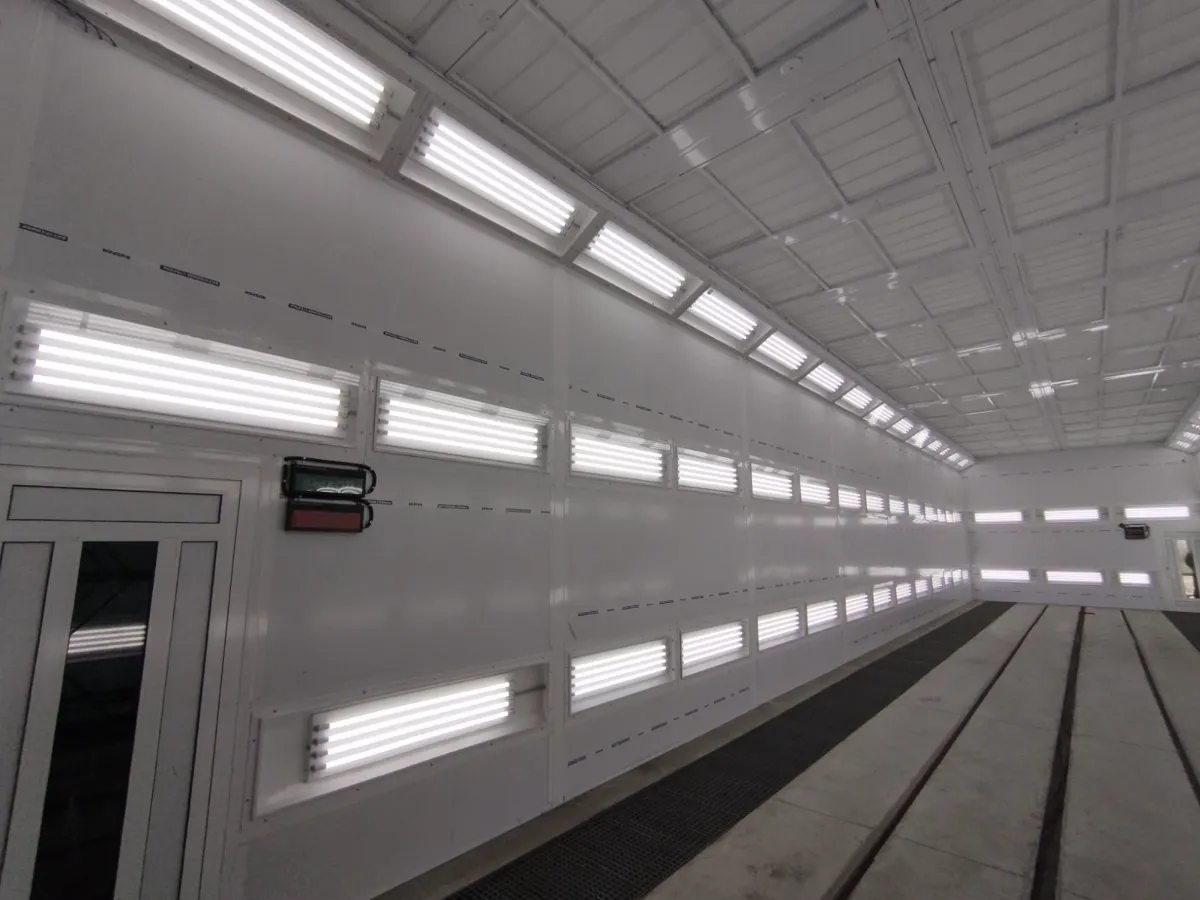

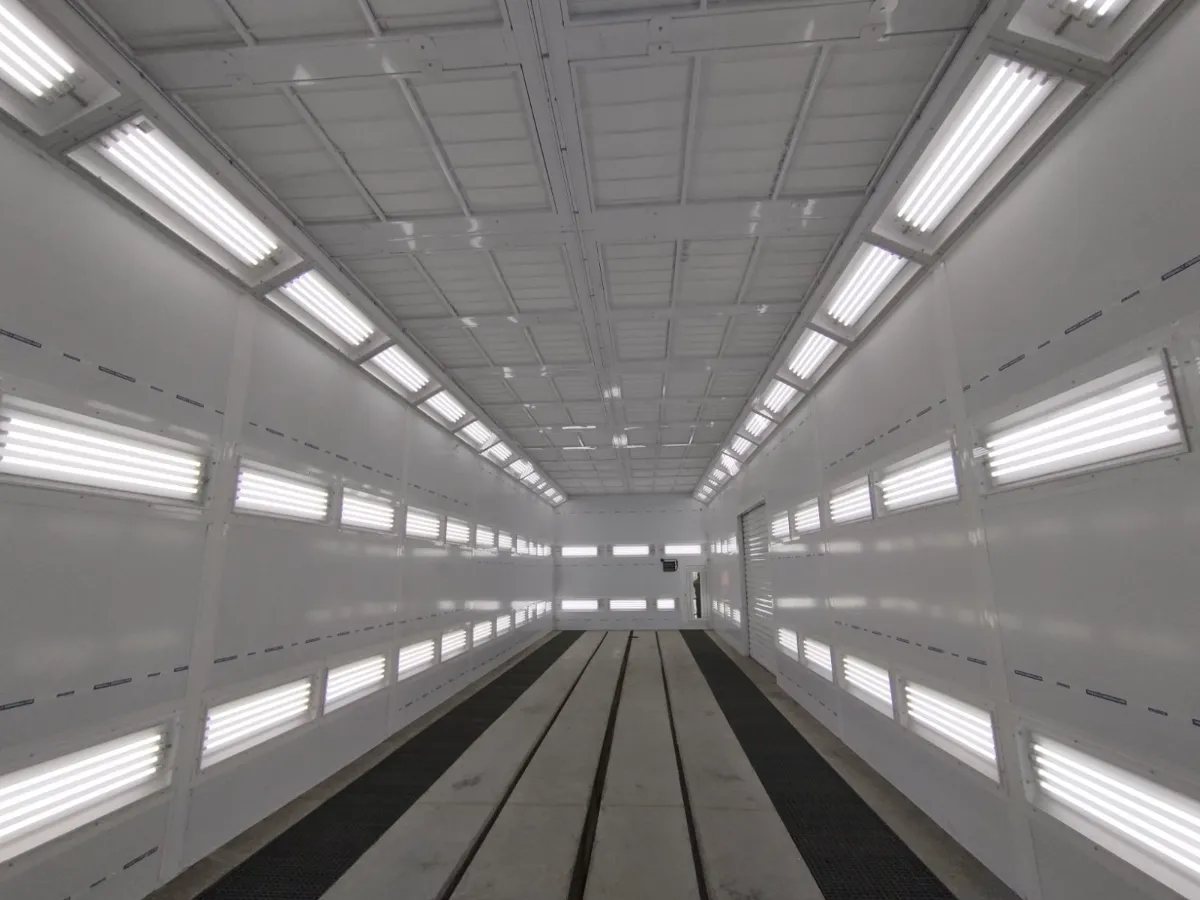

Трёхрядное, светодиодное:
Верхнее освещение (продольные стены) под углом 45°
Боковое освещение (продольные и торцевая стены)
Боковое освещение (продольные и торцевая стены)
Общая освещенность в камере — не менее 1000 Люкс.
Общее электропотребление освещения — 3,0 кВт.
Верхнее освещение (продольные стены) под углом 45°
Боковое освещение (продольные и торцевая стены)
Боковое освещение (продольные и торцевая стены)
Общая освещенность в камере — не менее 1000 Люкс.
Общее электропотребление освещения — 3,0 кВт.
Пульт управления 1 шт.
SIEMENS SIMATIC HMI на основе ПЛК с сенсорной панелью.
Датчик температуры в камере с выводом значения на экран пульта.
Датчик температуры теплообменника с выводом значений на экран пульта.
Датчик давления в камере с выводом значения на экран пульта.
Реле давления на фильтрах.
Термодатчик аварийного отключения при перегреве.
Датчик температуры в камере с выводом значения на экран пульта.
Датчик температуры теплообменника с выводом значений на экран пульта.
Датчик давления в камере с выводом значения на экран пульта.
Реле давления на фильтрах.
Термодатчик аварийного отключения при перегреве.
Противопожарные клапаны 6 шт.
На выходе агрегатов перед воздуховодами.
Система автоматического пожаротушения 1 комп.
Порошковое пожаротушение
Скорость воздуха в свободном пространстве (пустая камера)
0,21 м/с
Кратность воздухообмена в пустой камере
174 час-1
Максимальная температура в режиме сушки
+80°С
Температура в режиме окраски
+22°С
Электропитание
380В/3Ф/50Гц.
Общее электропотребление
102 кВт
Цвет агрегатов и стеновых панелей кабины снаружи
Синий
Цвет стеновых панелей кабины изнутри
Белый
Цвет элементов каркаса кабины, ворот и калиток снаружи
Белый
