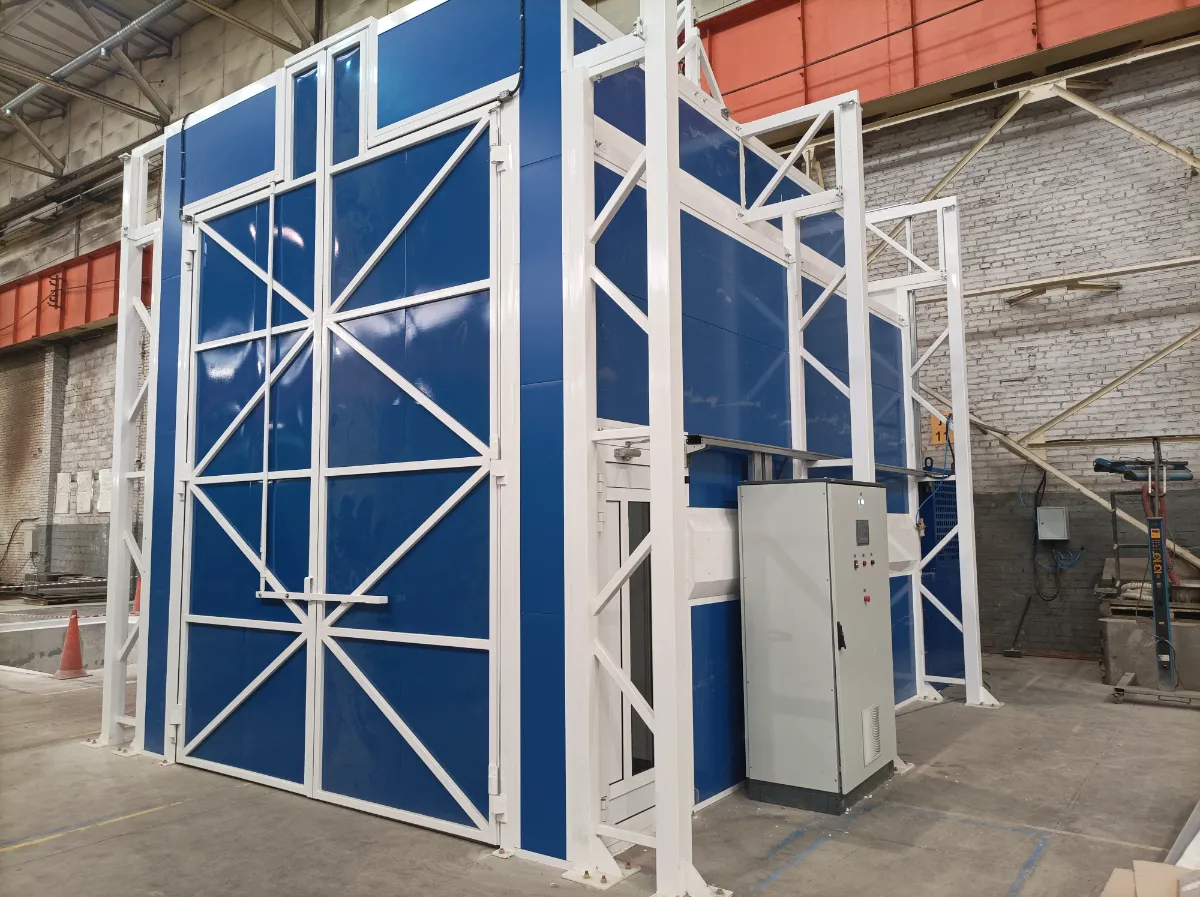

Окрасочная камера, корпорация «РОСАТОМ», ООО «СвердловЭлектро», г. Екатеринбург.
Описание проекта
Проектирование, изготовление, поставка и монтаж камеры для окраски изделий.
Окрасочная камера предназначена нанесения лакокрасочных материалов на поверхность изделий, перемещающихся в камеру с помощью цехового крана через открывающийся проём в крыше. Камера обеспечивает нанесение лакокрасочных покрытий на изделия с последующей сушкой при температуре воздуха равной температуре воздуха цехового пространства.
Процесс работы в камере включает в себя (последовательно) следующие операции:
- Загрузку изделия с помощью цехового крана через открывающийся проём в крыше камеры;
- Ручное нанесение лакокрасочных материалов операторами на поверхность изделия при температуре воздуха, равной температуре воздуха в цехе;
- Сушка изделия при регулируемой температуре воздуха, равной температуре воздуха в цехе;
- Выгрузка изделия из окрасочной камеры с помощью цехового крана через открывающийся проём в крыше камеры.
Особенности
Подача изделия в камеру осуществляется цеховым краном через автоматизировано открывающийся проём в крыше камеры.
В камере не предусмотрен тепловой блок для подогрева входящего воздуха, поскольку воздух забирается из цехового пространства.
В камере не предусмотрен режим «СУШКА».
Технические параметры
Окрасочная камера «АЛЬФА-ТЕК» SB-5,2-4-4-Т(Z):
Не требует фундаментных работ!
Блок приточной вентиляции: производительность 12 000 м3/ч, мощность 7,5 кВт, частотный привод.
Блок вытяжной вентиляции: производительность 12 000 м3/ч, мощность 7,5 кВт, частотный привод.
Моторизованная заслонка.
Электропотребление двигателей — 7,5 х 2 = 15,0 кВт.
Боковое освещение (продольные и торцевая стены):
Общая освещенность в камере — не менее 800 Люкс.
Общее электропотребление освещения — 1,0 кВт.
