ООО «Завод дорожной техники «Регион 45», г. Курган

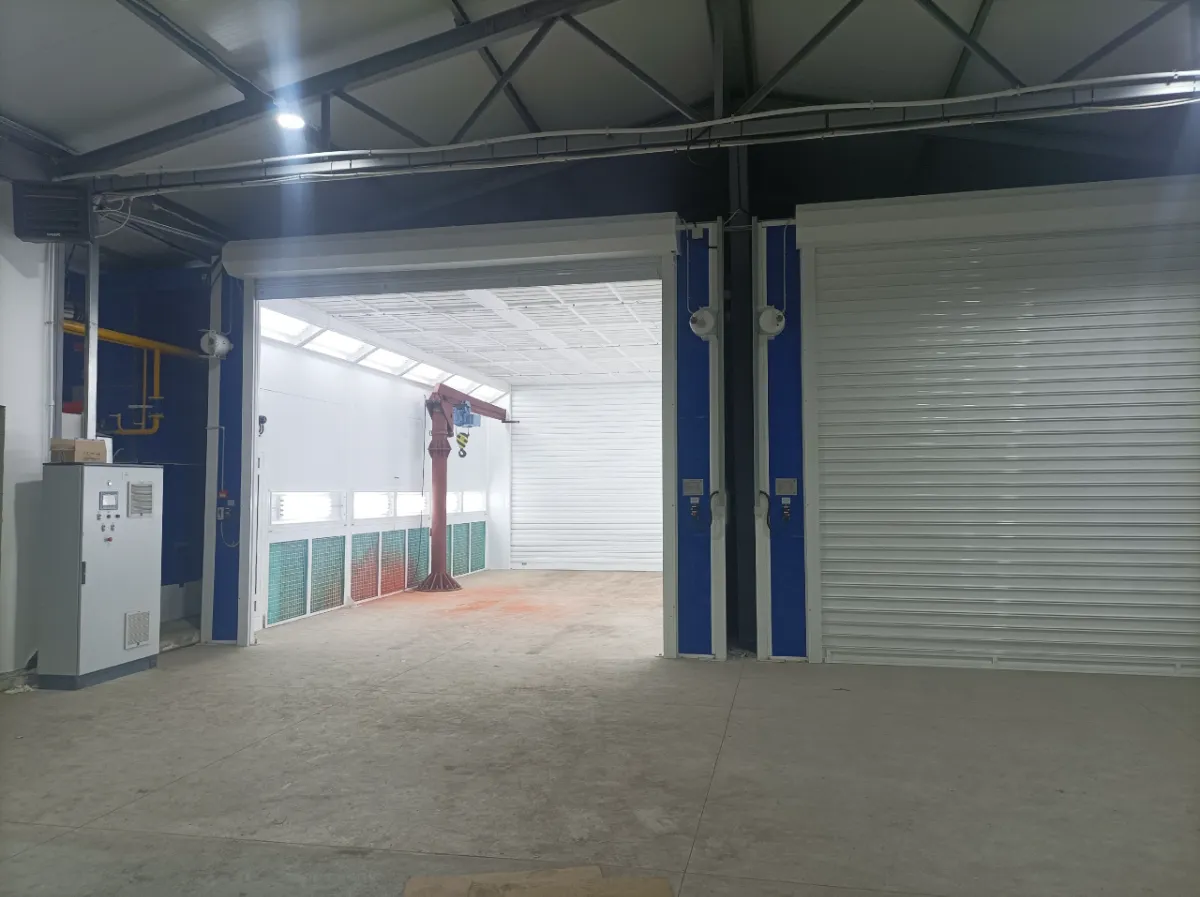

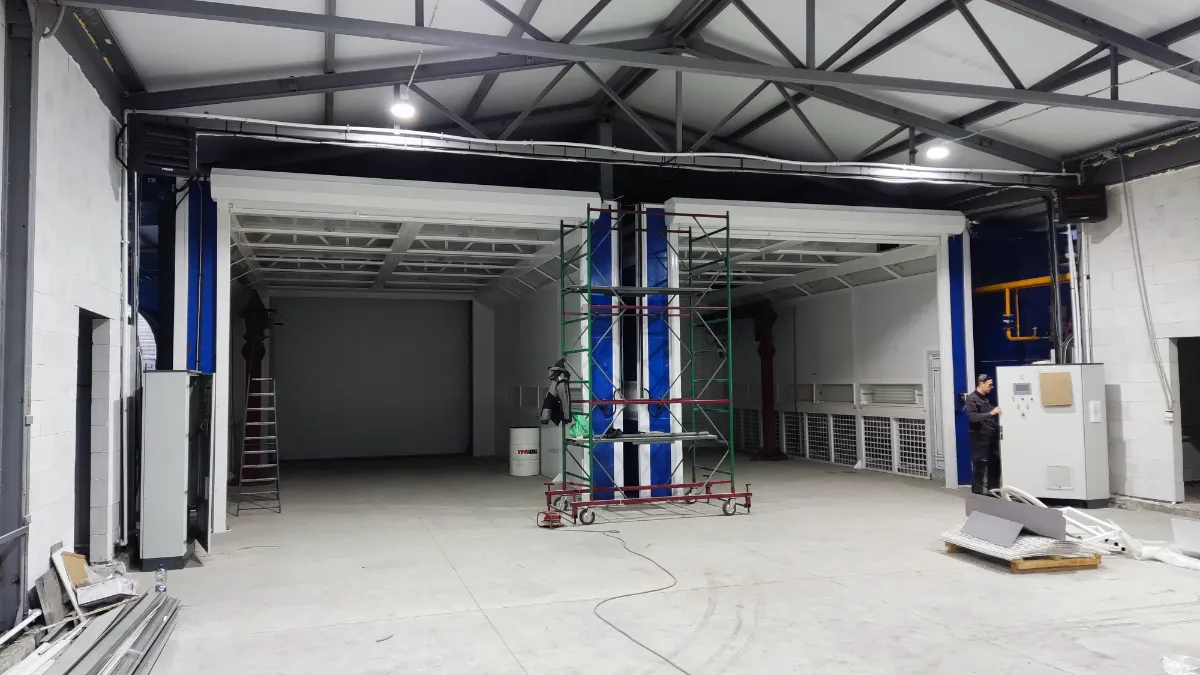

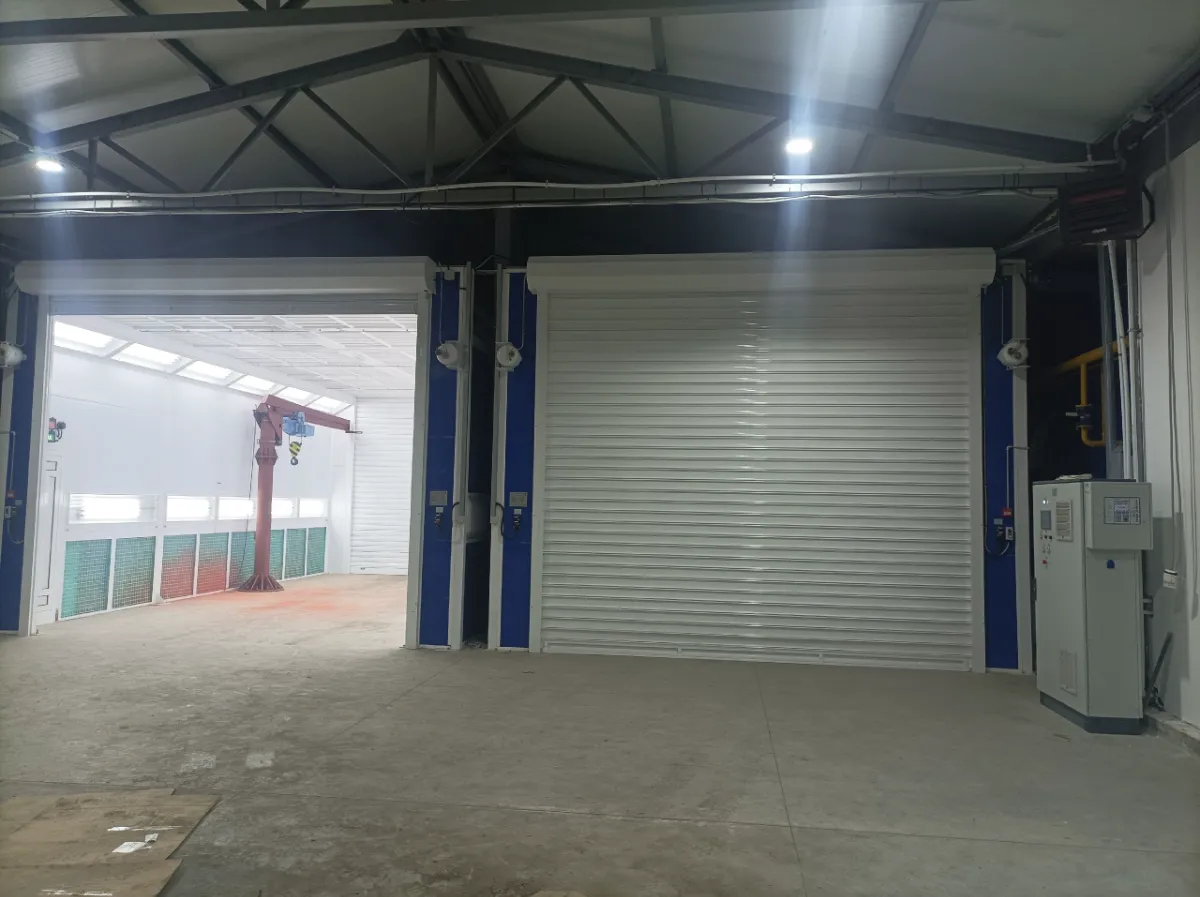

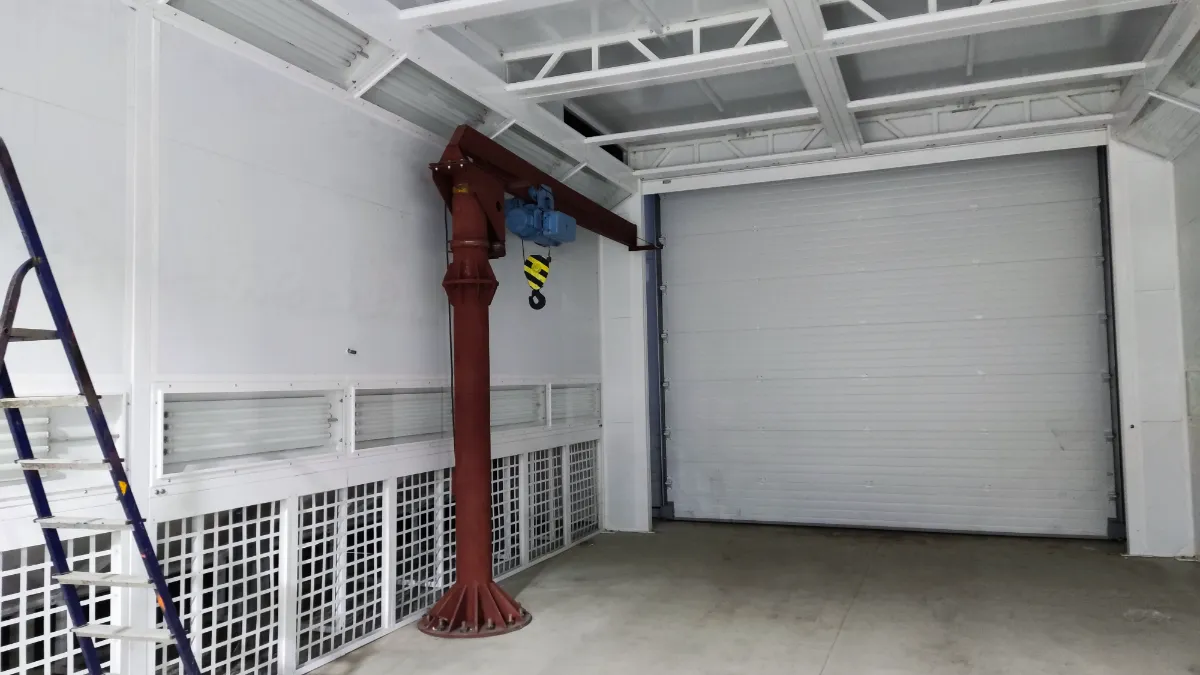

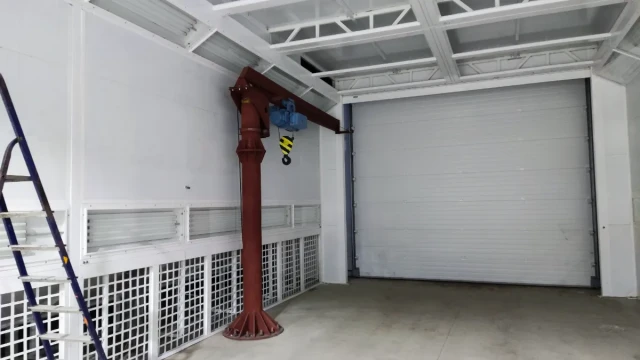

Две окрасочно-сушильные камеры, ООО «Завод дорожной техники «Регион 45», г. Курган.
Описание проекта
Проектирование, изготовление, поставка и монтаж линии окраски и сушки изделий.
Окрасочно-сушильные камеры предназначены для нанесение лакокрасочных материалов на изделия с их последующей сушкой.
Процесс работы в камере включает в себя (последовательно) следующие операции:
- Подачу в камеру изделия на собственном ходу;
- Ручное нанесение лакокрасочных материалов операторами на поверхность изделия при температуре +22 0С;
- Сушка изделия при регулируемой температуре до +80 0С;
- Вывоз изделия из окрасочно-сушильной камеры.
Особенности
Для установки окрасочно-сушильных камер, совместно с Заказчиком, разрабатывался проект модернизации помещения существующего ангара с целью размещения необходимого технологического оборудования.
Технические параметры
Окрасочно-сушильная камера «АЛЬФА-ТЕК» SB-:
Тип камеры
Проходная
Внутренние габариты кабины
9000х5500х4500 мм (ДхШхВ)
Внешние габариты без агрегатов
9200х5700х5300 мм (ДхШхВ)
Внешние габариты с агрегатами
9300х7400х5300 мм (ДхШхВ)
Конструкция
Несущий металлического каркас из окрашенной профильной трубы. Стеновая и потолочная панель из сэндвич-панелей с негорючим наполнителем, толщиной 50 мм, стык по типу «шип-паз».
Отвод воздуха
Через боковые панели с одной из сторон камеры.

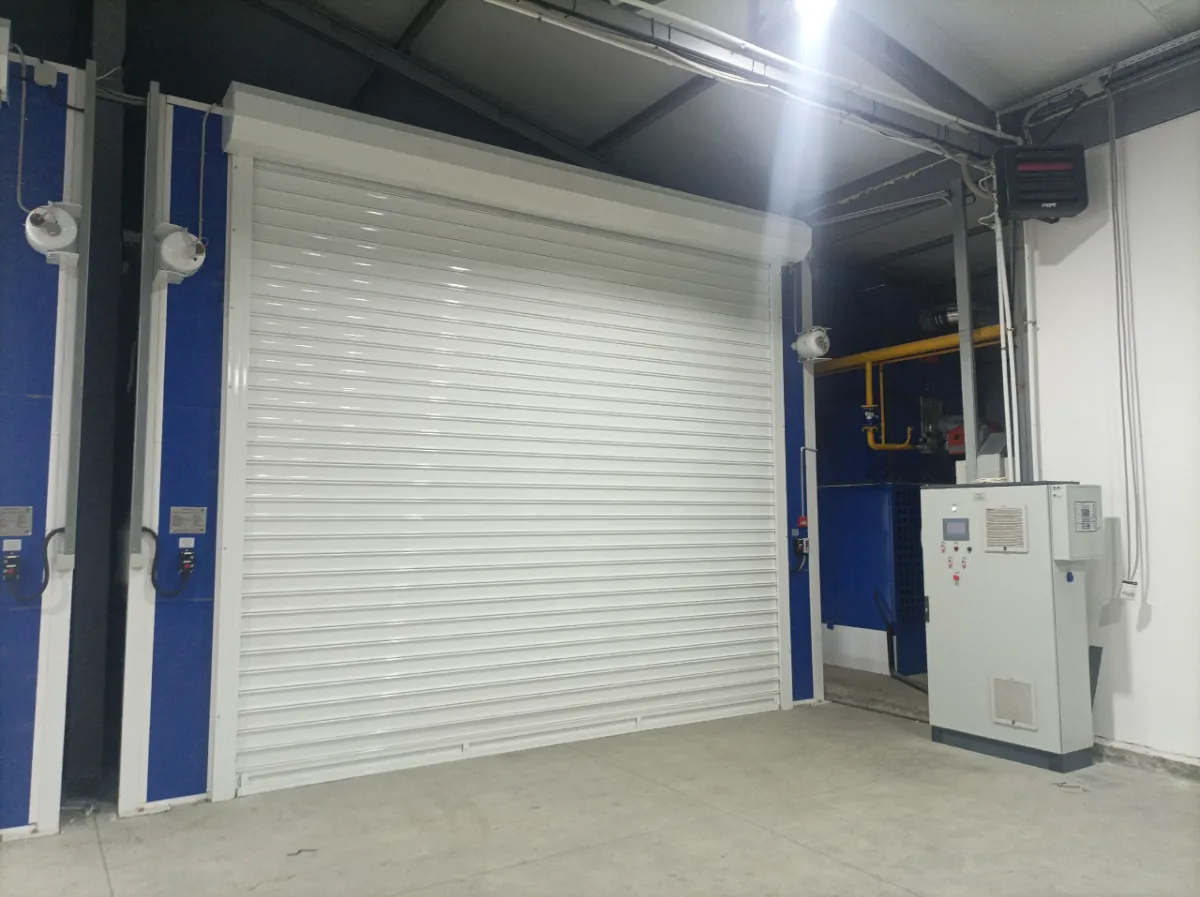

Основные ворота 2 шт.

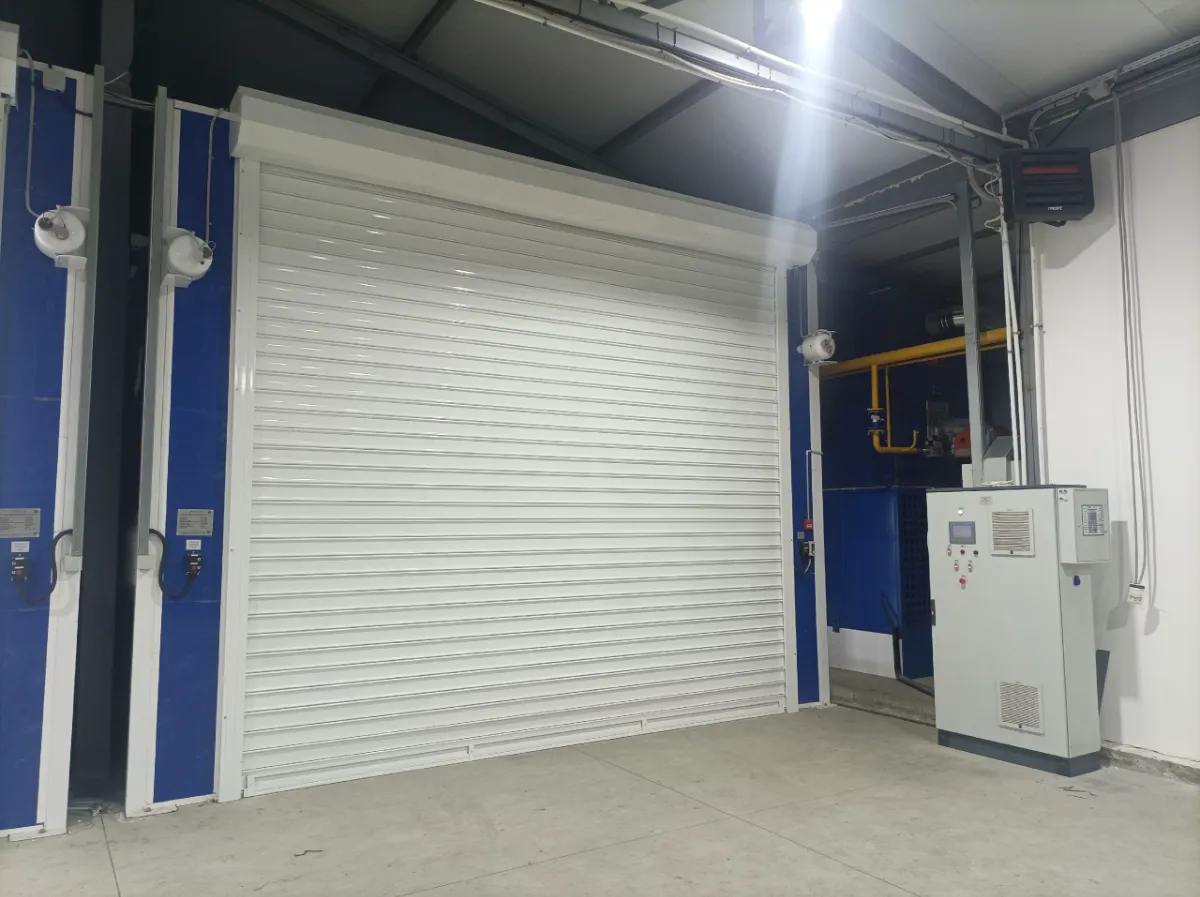

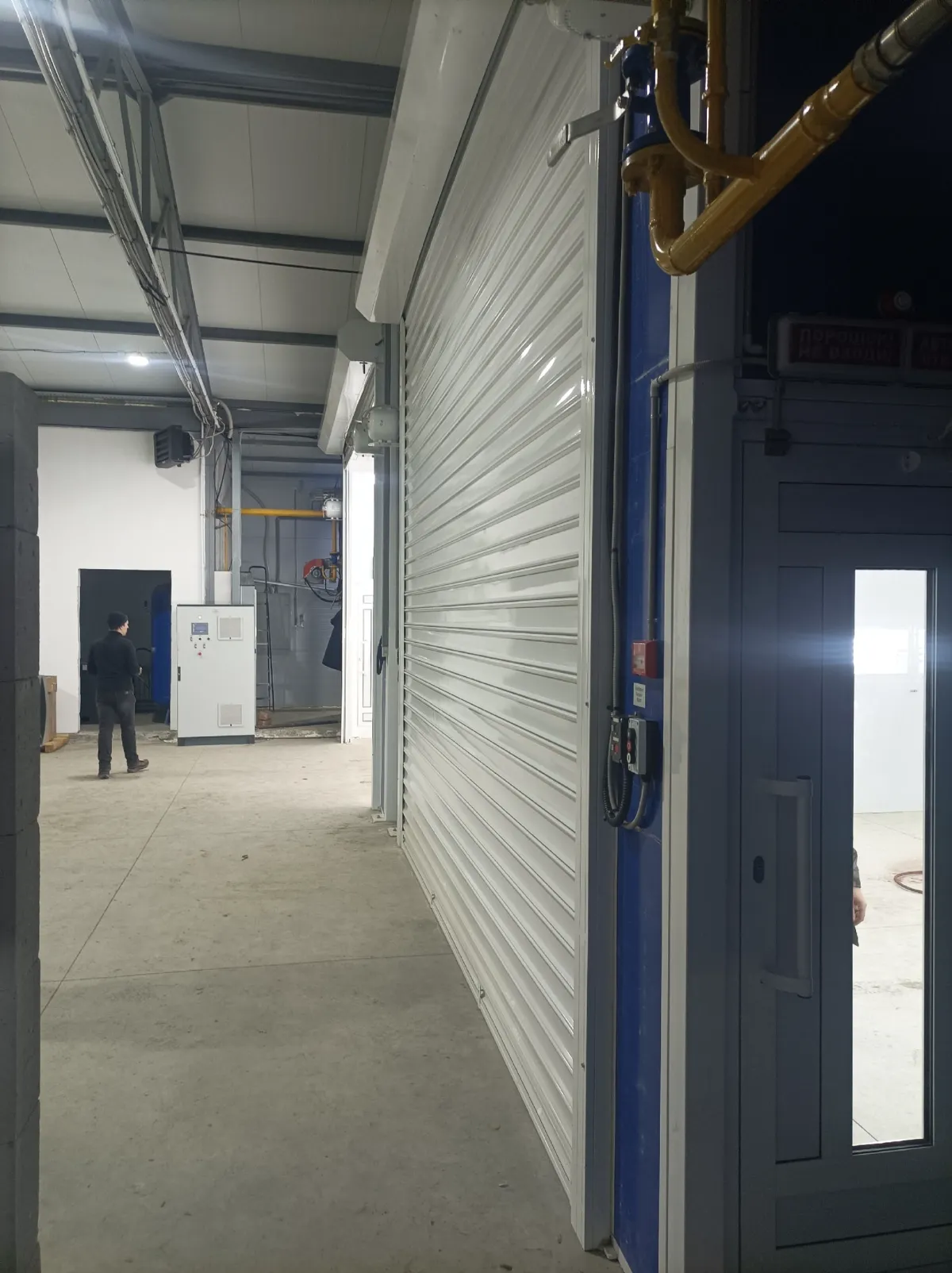

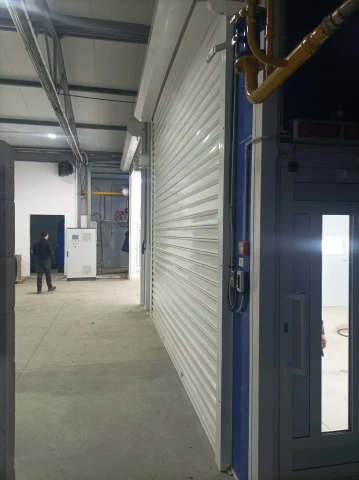

Подъёмные роллетные автоматические 4500х4000 мм.
Электропотребление привода ворот — 2,0 х 2 = 4,0 кВт.
Электропотребление привода ворот — 2,0 х 2 = 4,0 кВт.

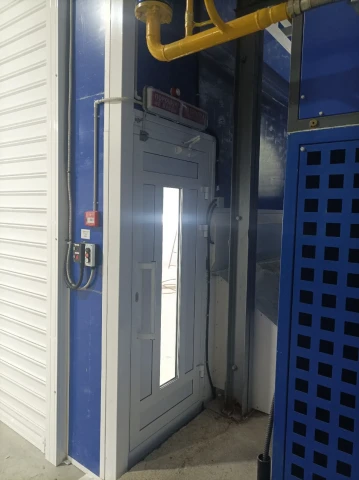

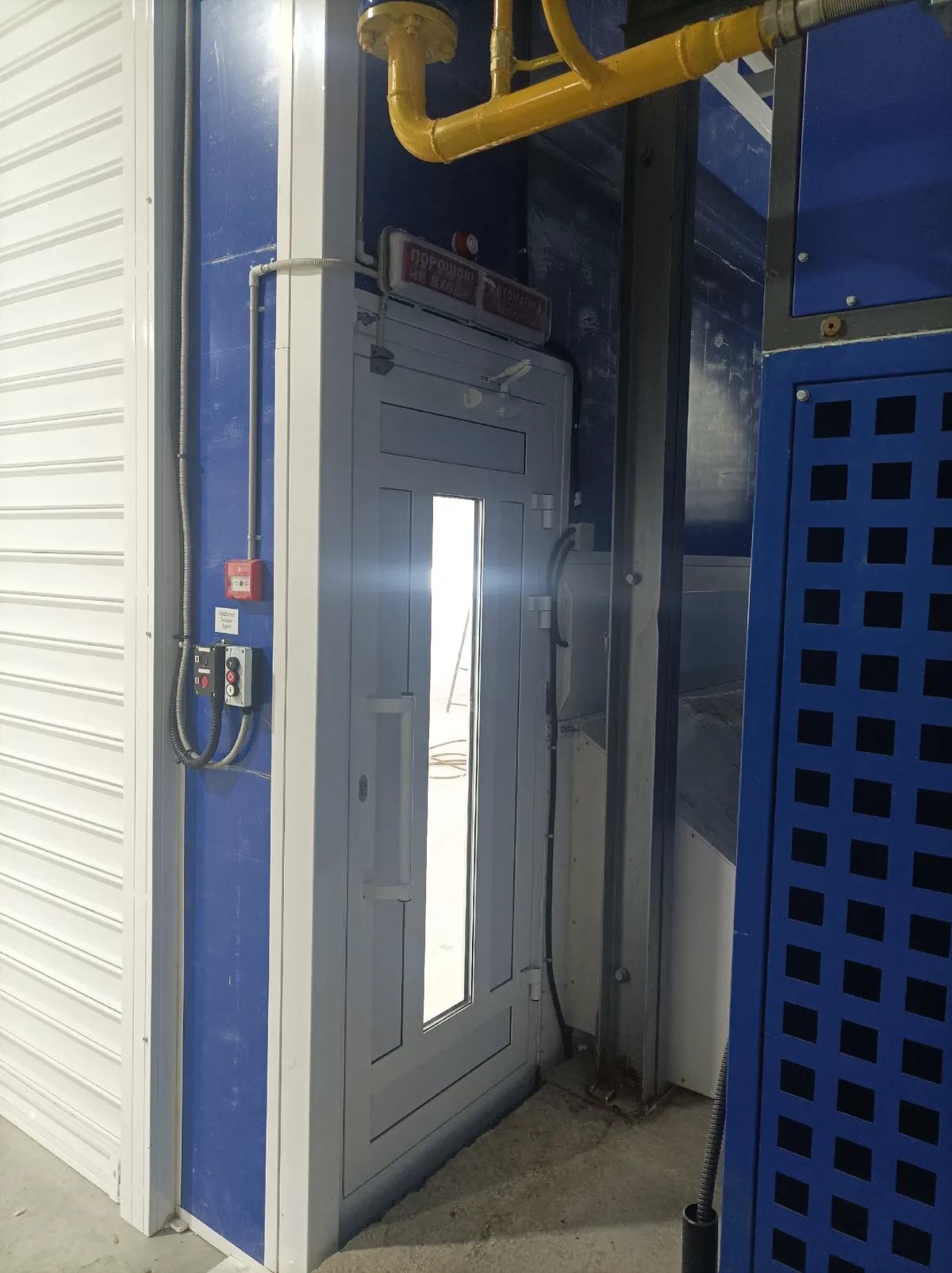

Сервисная дверь 1 шт.
800х2000 мм (ШхВ), с защелками и смотровыми окнами.

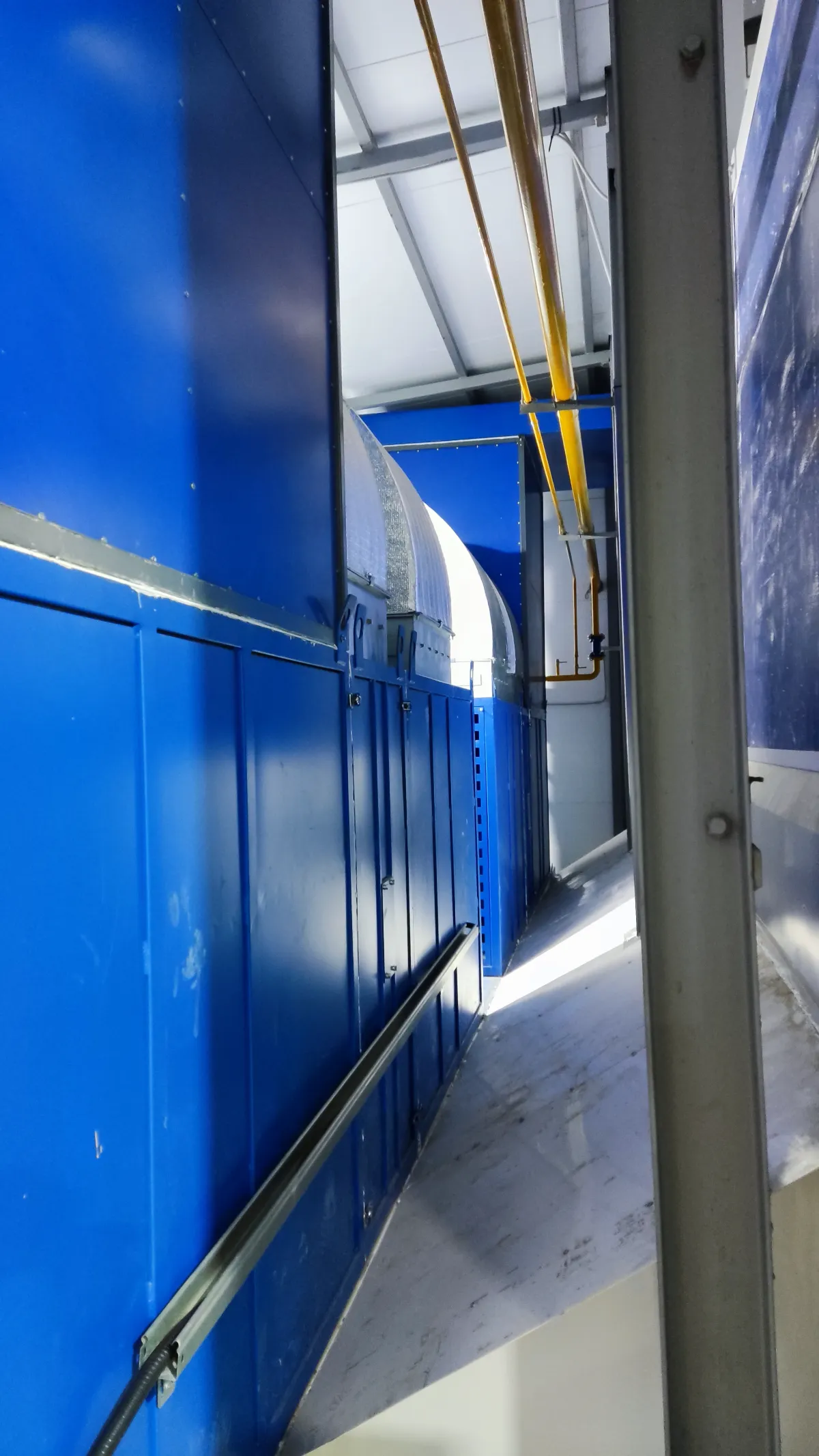

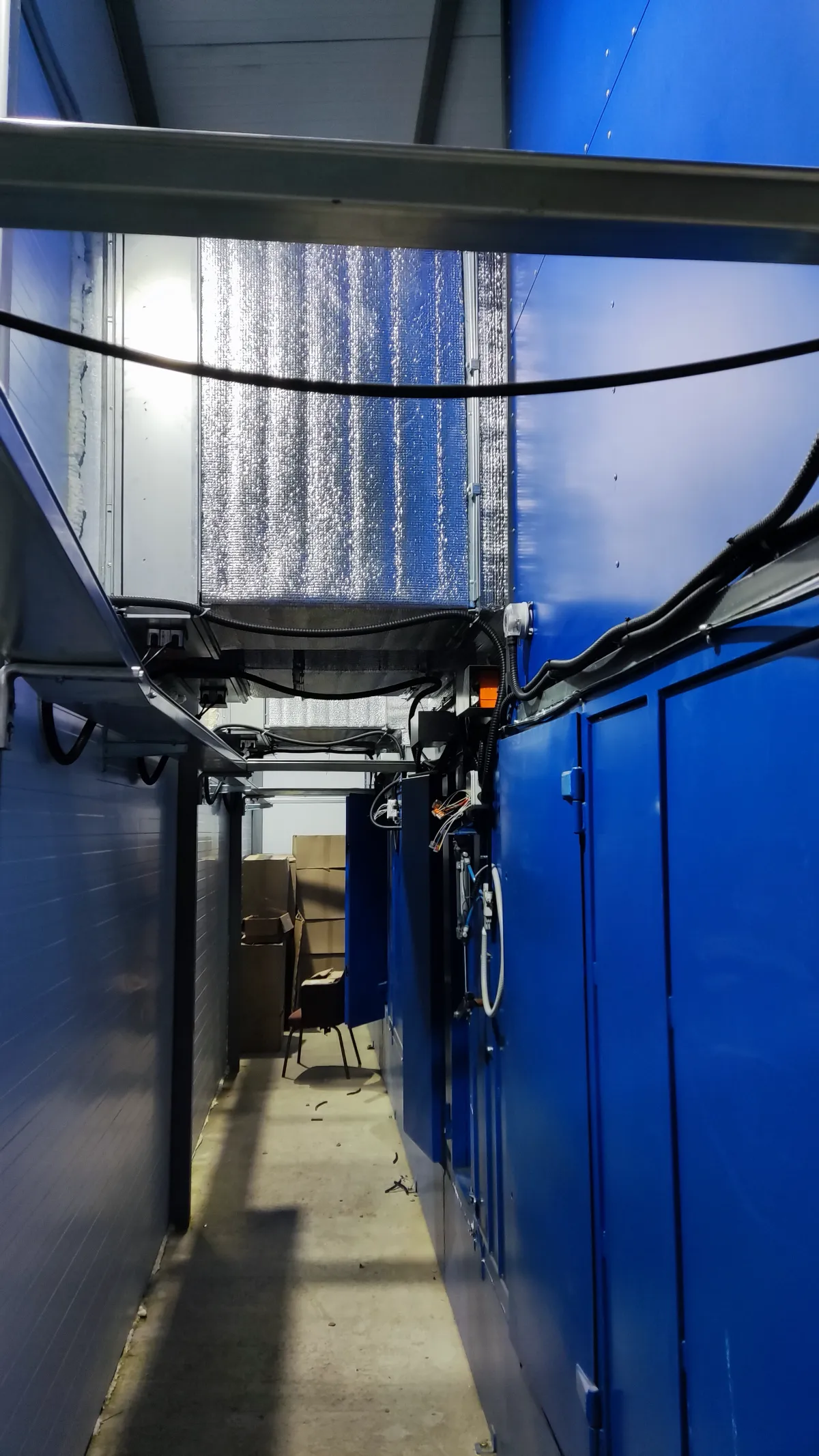

Блок приточно-вытяжной вентиляции 2 комп.
Блок приточной вентиляции: производительность 20 000 м3/ч, мощность 15 кВт, частотный привод.
Блок вытяжной вентиляции: производительность 20 000 м3/ч, мощность 15 кВт, частотный привод.
Моторизованная заслонка.
Электропотребление двигателей — 15 кВт х 4 = 60 кВт.
Блок вытяжной вентиляции: производительность 20 000 м3/ч, мощность 15 кВт, частотный привод.
Моторизованная заслонка.
Электропотребление двигателей — 15 кВт х 4 = 60 кВт.
Тепловой блок 2 комп.
Газовая горелка «Baltur» двухступенчатая, модель TBG 45 P, тепловая мощность 100 — 450 кВт.
Электропотребление горелок — 2 х 0,6 кВт = 1,2 кВт.
Теплообменник из жаростойкой нержавеющей стали.
Электропотребление горелок — 2 х 0,6 кВт = 1,2 кВт.
Теплообменник из жаростойкой нержавеющей стали.
Фильтры 1 комп.
Карманчатые предфильтры, потолочные фильтры, напольные фильтры.

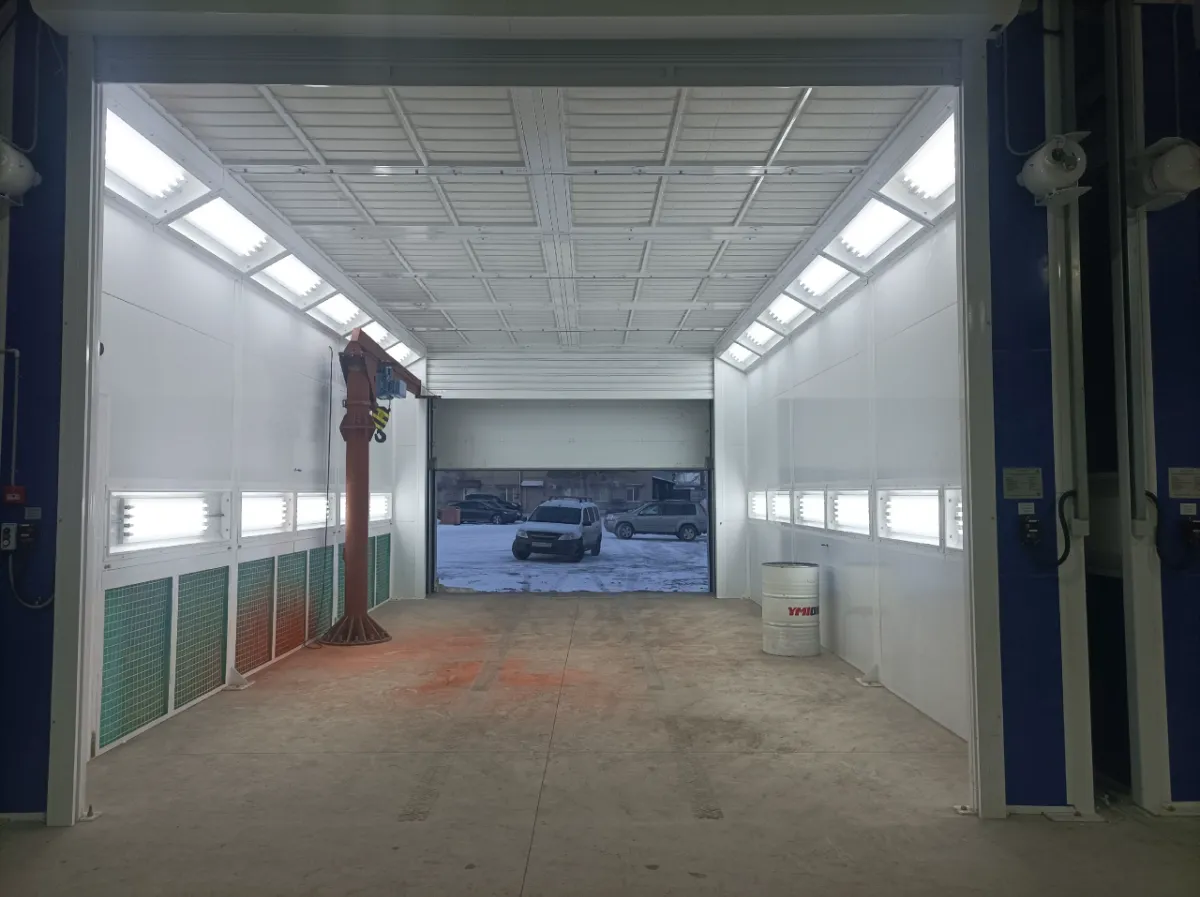

Освещение 1 комп.
Верхнее освещение (продольные стены) под углом 45°
Боковое освещение (продольные стены)
Общая освещенность в камере — не менее 800 Люкс.
Общее электропотребление освещения — 1,6 кВт.
Боковое освещение (продольные стены)
Общая освещенность в камере — не менее 800 Люкс.
Общее электропотребление освещения — 1,6 кВт.

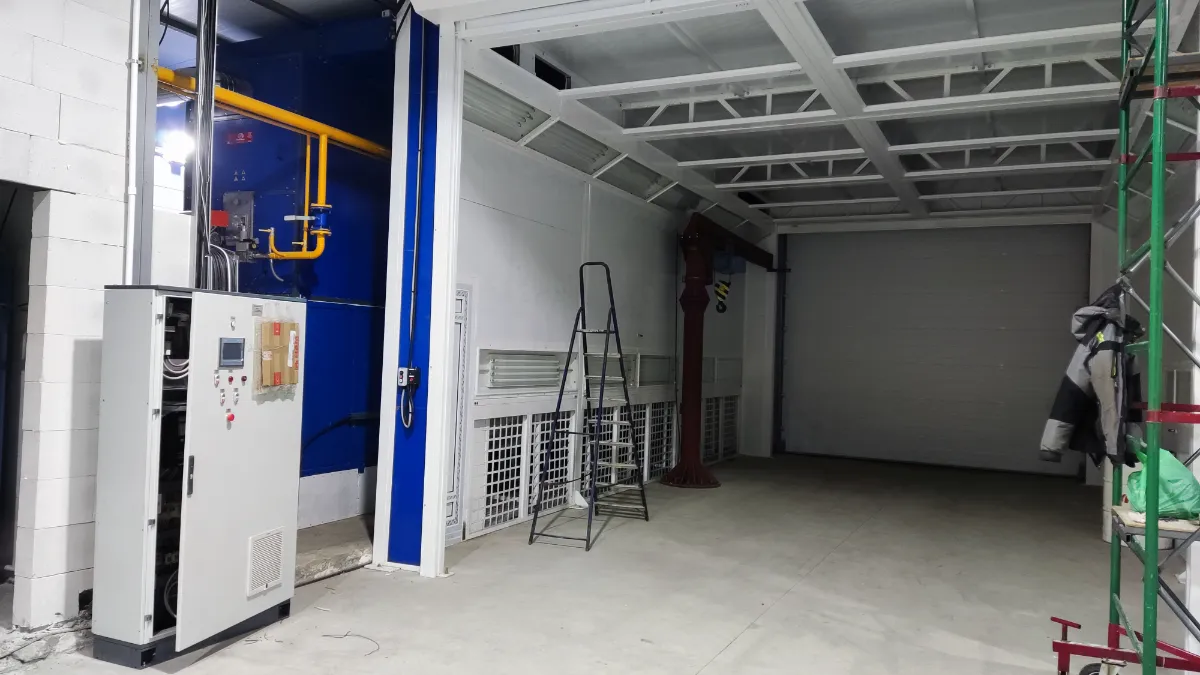

Пульт управления 1 шт.
На основе ПЛК Siemens S7 1200 с сенсорной панелью Siemens Simatic HMI с диагональю 7’’.
Скорость воздуха в свободном пространстве (пустая камера)
0,22 м/с
Кратность воздухообмена в пустой камере
180 час-1
Максимальная температура в режиме сушки
+80°С
Температура в режиме окраски
+22°С
Электропитание
380В/3Ф/50Гц.
Общее электропотребление (на одну камеру)
68 кВт
Цвет агрегатов и стеновых панелей кабины снаружи
Синий
Цвет стеновых панелей кабины изнутри
Белый
Цвет элементов каркаса кабины, ворот и калиток снаружи
Белый
Противопожарные клапаны 6 шт.
Порошковое пожаротушение.
Противопожарные клапаны
На выходе агрегатов перед воздуховодами.
