ПАО «Уральский завод тяжелого машиностроения», г. Екатеринбург

Абразивоструйная камера, ПАО «Уральский завод тяжелого машиностроения» (Уралмашзавод), г. Екатеринбург

Описание проекта

Проектирование, изготовление, поставка и монтаж абразивоструйной камеры для подготовки поверхностей изделий к покраске.

В состав поставки входят:

Абразивоструйная камера;
Передаточная тележка для подачи изделий в камеру и выгрузки из камеры:
Компрессорное оборудование;
Комплект ЗИП на 3 года работы.

Абразивоструйная камера предназначена для обработки изделий, перемещающихся на рельсовых путях с помощью передаточной тележки и обеспечивает механическую очистку поверхностей изделий стальной колотой дробью для возможности последующего нанесение лакокрасочных материалов.

Процесс работы в камере включает в себя (последовательно) следующие операции:

Загрузку изделия с помощью цехового крана на передаточную тележку абразивоструйной камеры и подачу в камеру;
Ручную дробеструйную обработку изделия двумя операторами для очистки его поверхности и придания заданной шероховатости;
Вывоз изделия на передаточной тележке из абразивоструйной камеры;
Снятие с тележки при помощи цехового крана.

Технические параметры

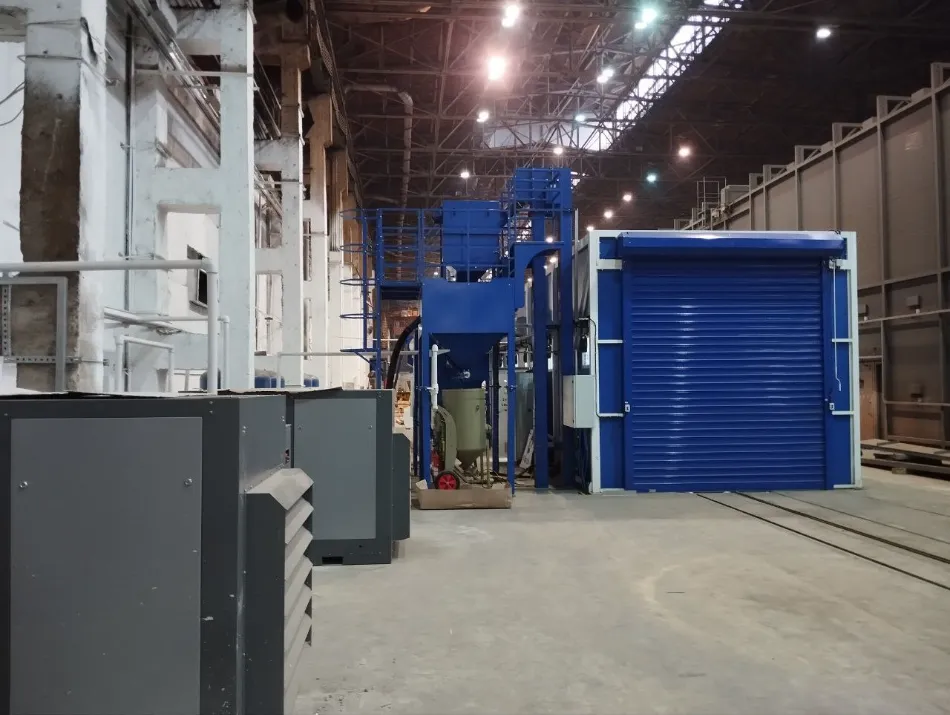

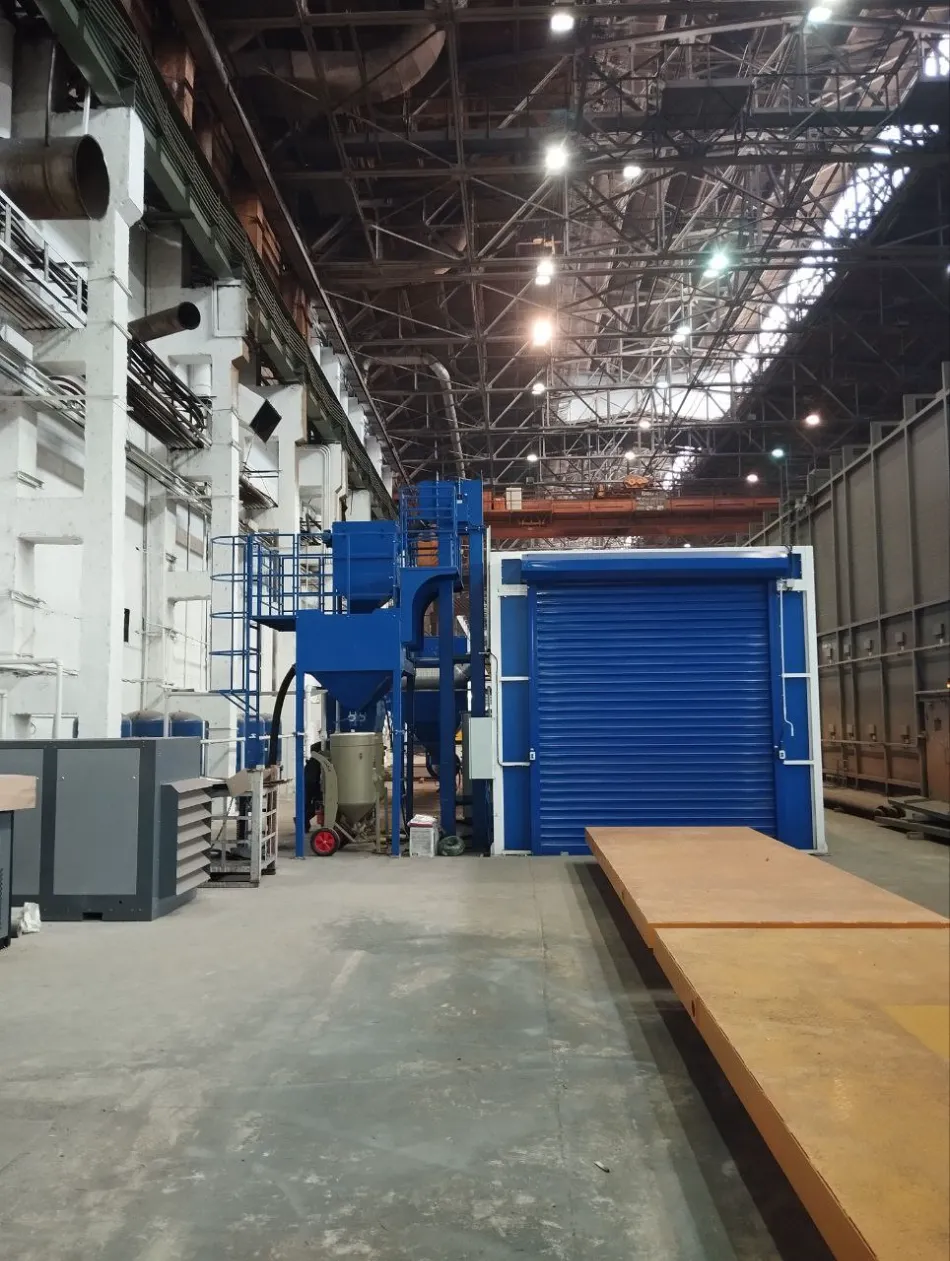

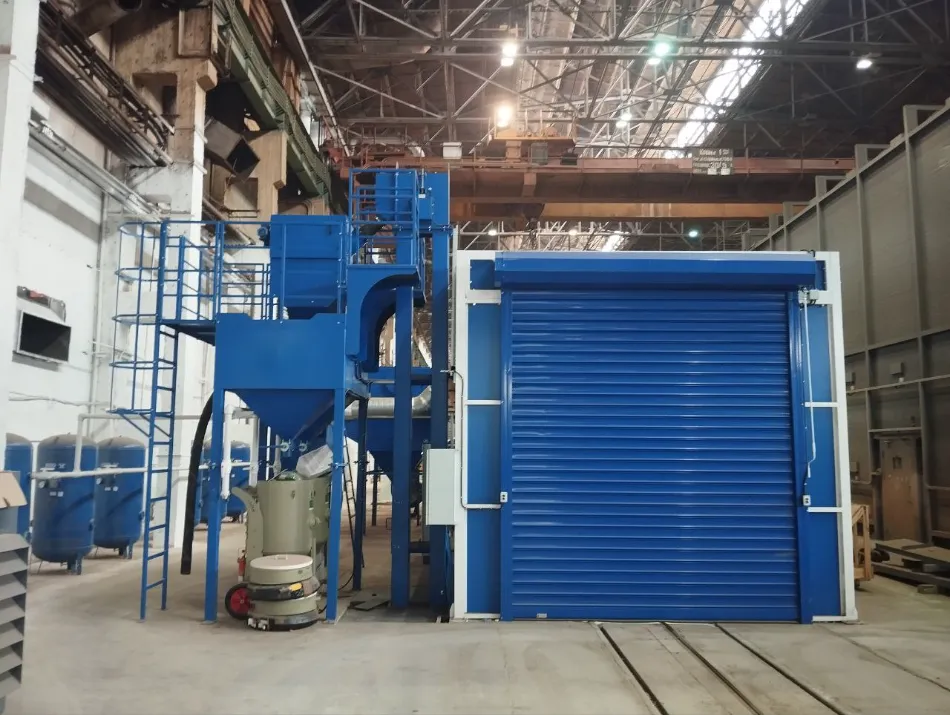

Абразивоструйная камера «АЛЬФА-ТЕК» SB-15-6-4,5-2-P-E:

Корпус абразивоструйной камеры 15х4х4 м (ДхШхВ):

несущий каркас корпуса камеры из металлического проката
стены и потолок камеры из сэндвич-панелей
синтетический материал для обшивки внутренних стен

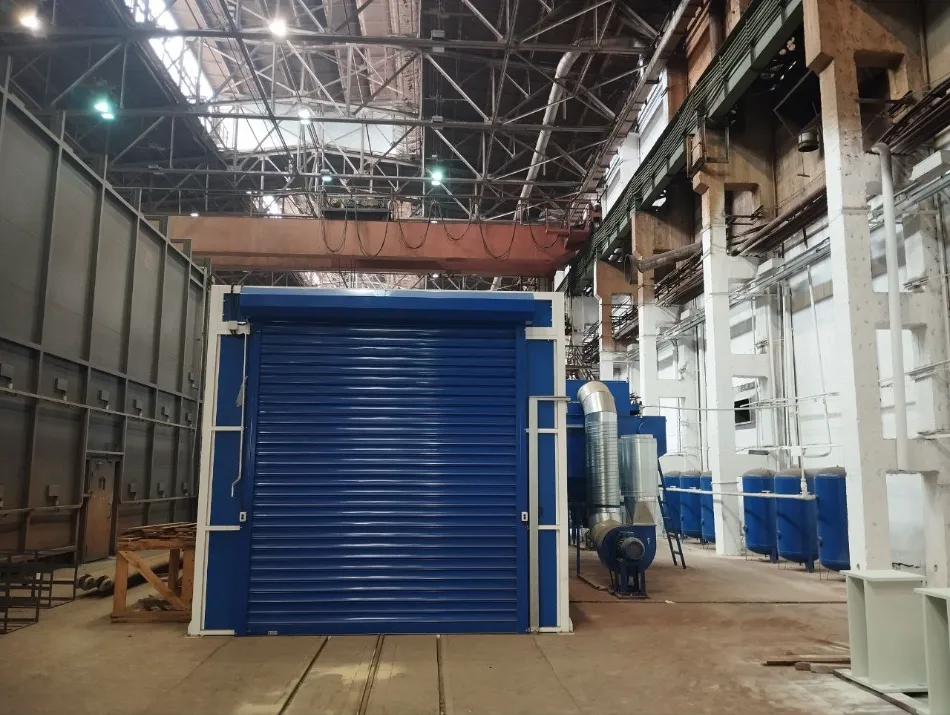

автоматические подъёмные роллетные ворота 3х3,5 м (ШхВ) в комплекте с защитной шторой - 2 шт. (камера проходного типа)
калитка обслуживающего персонала 0,8х2 м (ШхВ) - 1 шт.
основное наружное светодиодное двухуровневое освещение через проёмы со светопрозрачным материалом
автономное аварийное освещение камеры
информационные табло
приборы автоматической системы безопасности
вводы приточной и вытяжной вентиляции.

1 комп.

Скребковые полы 15х4 м с пневмоприводом:

продольные модули - 5 шт.
поперечный модуль
напольные решетки, несущая способность 1,2 т/м2
воронка сбора абразива
пневмоцилиндры привода полов - 12 шт.
пневмошланги и соединительные фитинги
пневмопанель управления.

1 комп.

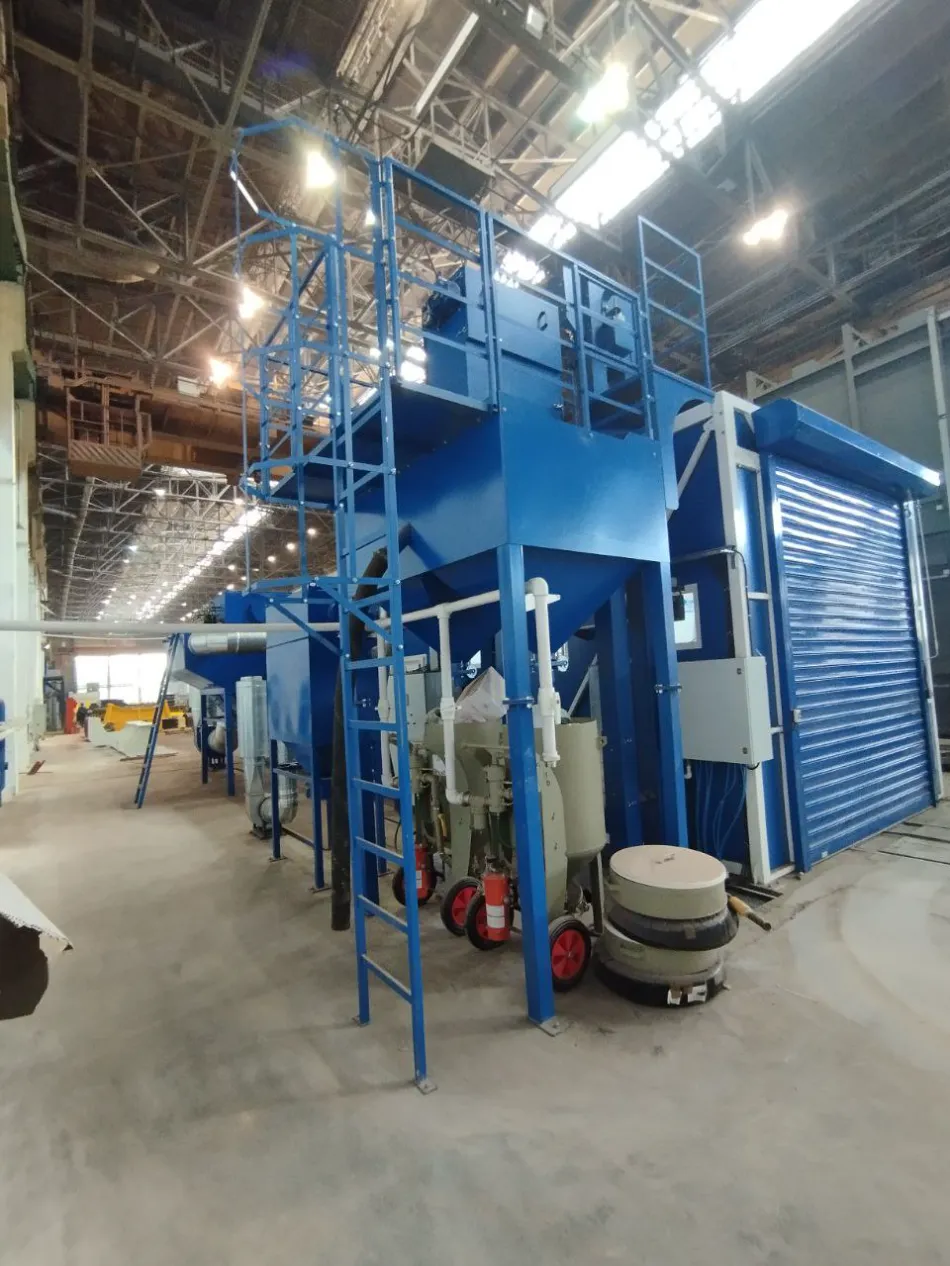

Механическая транспортировочная система:

ковшовый элеватор
каскадный сепаратор
пылеулавливающая вентиляционная установка ВПУ-2
глушитель на выходе вентилятора
бункер для абразива с выходами на 2 аппарата
лестницы, ограждения.

1 комп.

Дробеструйная установка и средства защиты оператора:
Дробеструйная установка «Clemco SCW-2452»

клапан дистанционного управления
клапан регулировки подачи абразива
шланг дробеструйный 20 м
шланг управления 20 м
ручка дистанционного управления RLX III
сопло абразивоструйное.

Средства защиты оператора

костюм пескоструйщика
перчатки пескоструйщика
шлем пескоструйщика Apollo 100
дыхательный фильтр CPF-20
воздушный шланг 20 м.

2 комп.

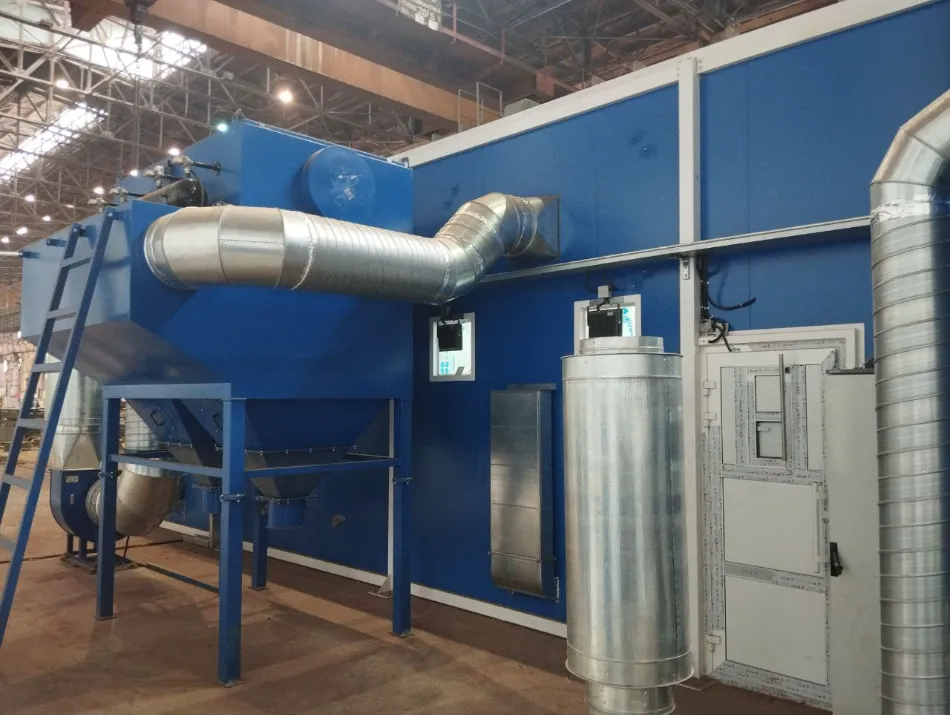

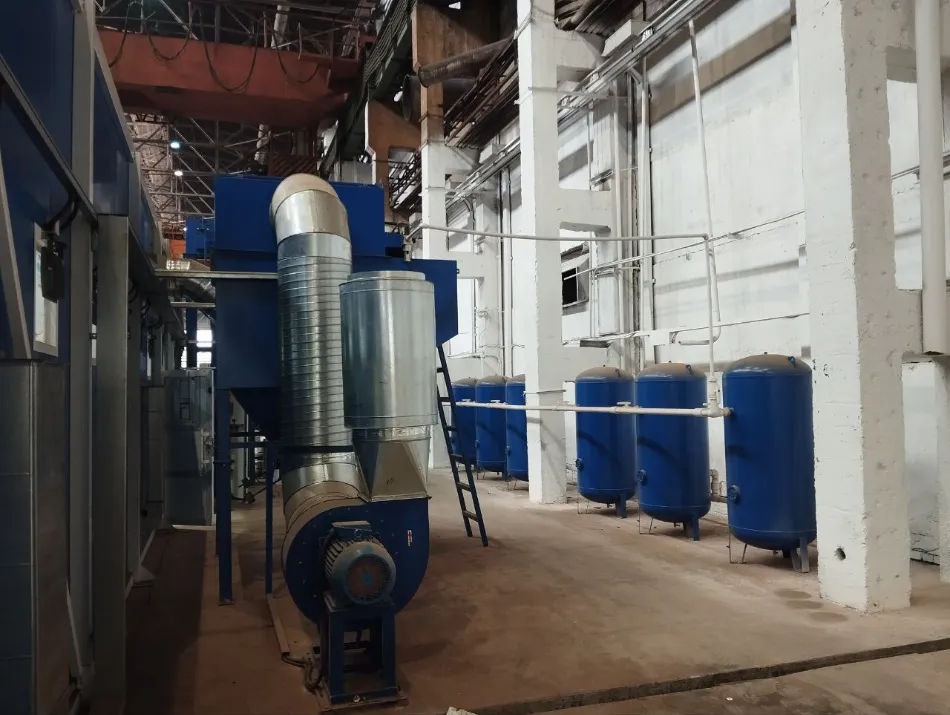

Пылеулавливающая вентиляционная установка ВПУ-15:

вентилятор производительностью 15 000 м3/ч
фильтровальный блок с 12-ю фильтр-картриджами общей площадью фильтрации 156 м2
система регенерации фильтров
контрольно-измерительные приборы и автоматика
глушитель на выходе вентилятора, соединительные воздуховоды.

1 комп.

Централизованный пульт управления:

промышленный логический контроллер
панель оператора с сенсорным экраном
преобразователи частоты для вентустановок.

1 комп.

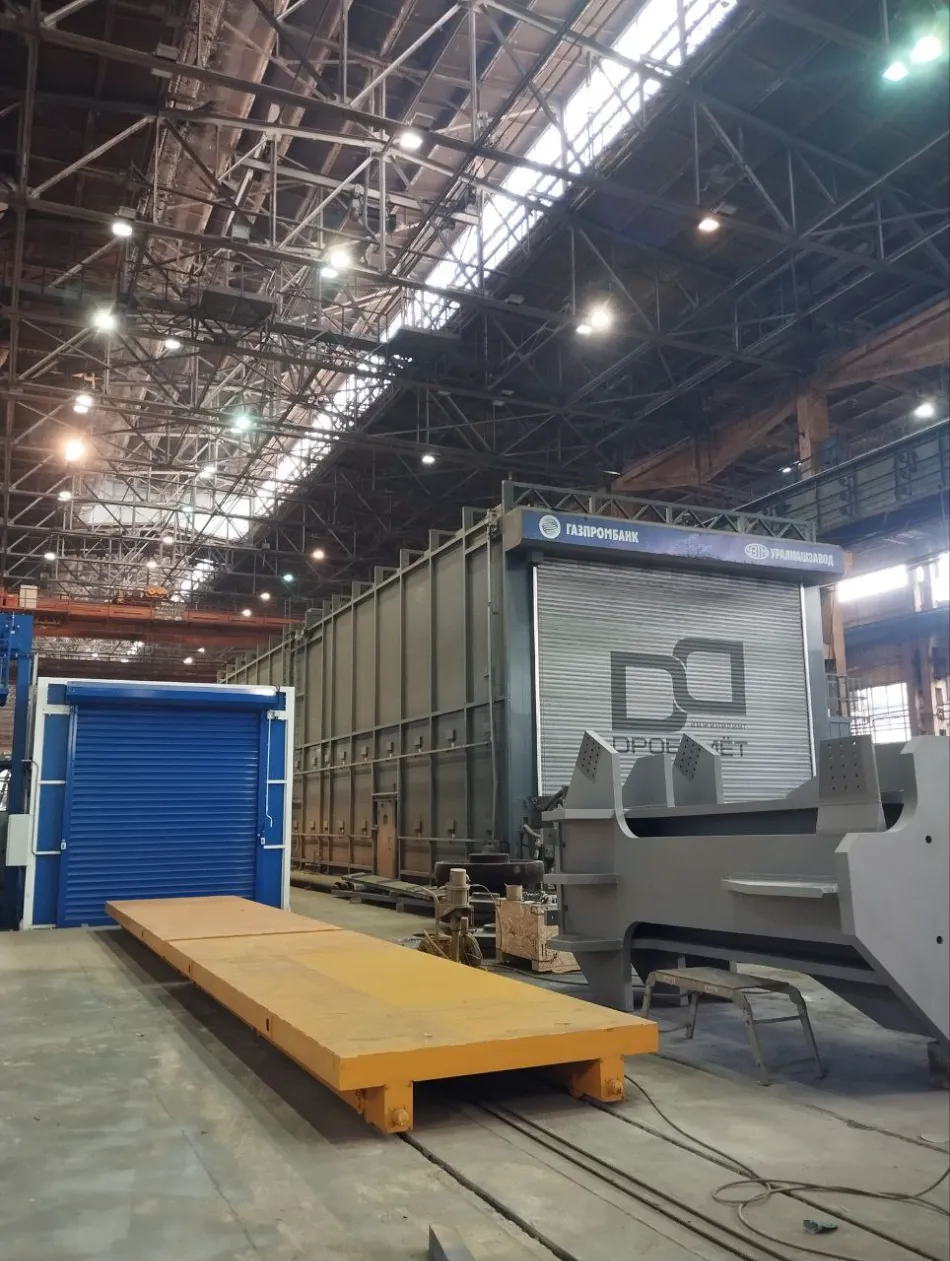

Тележка рельсовая передаточная (2 к-та):

грузоподъёмность — 25 тонн
габаритные размеры — 6000х2000х500 мм (ДхШхВ)
колеса на рельс с головкой до 70 мм

Жесткая сцепка L= 1 м (1 шт.)
Электропривод тележки канатно-блочной системой (1 к-т):

приводная станция (лебёдка)
натяжная станция
система дистанционного управления по радиоканалу и от общего стационарного пульта
трос с натяжными устройствами.

1 комп.

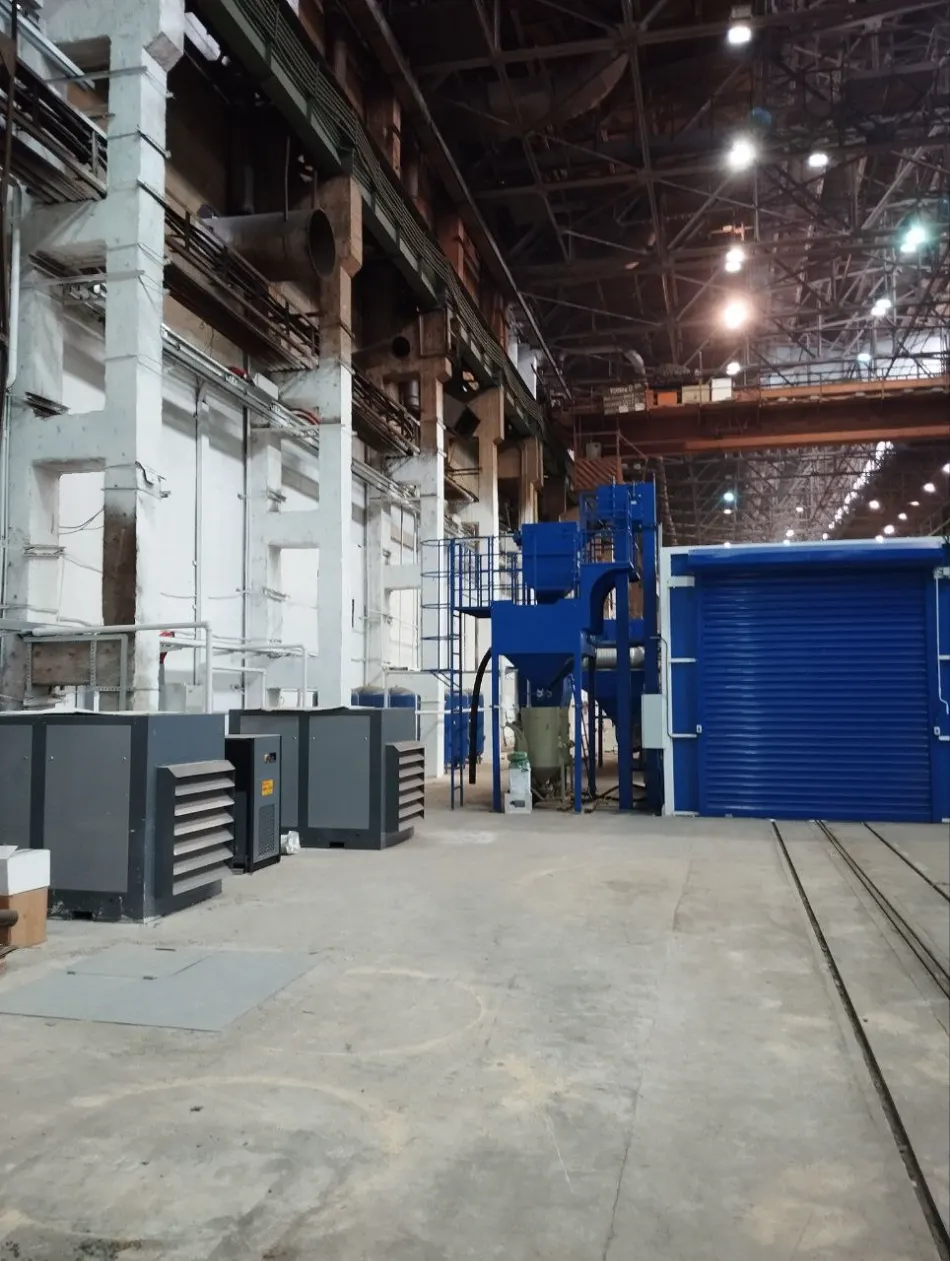

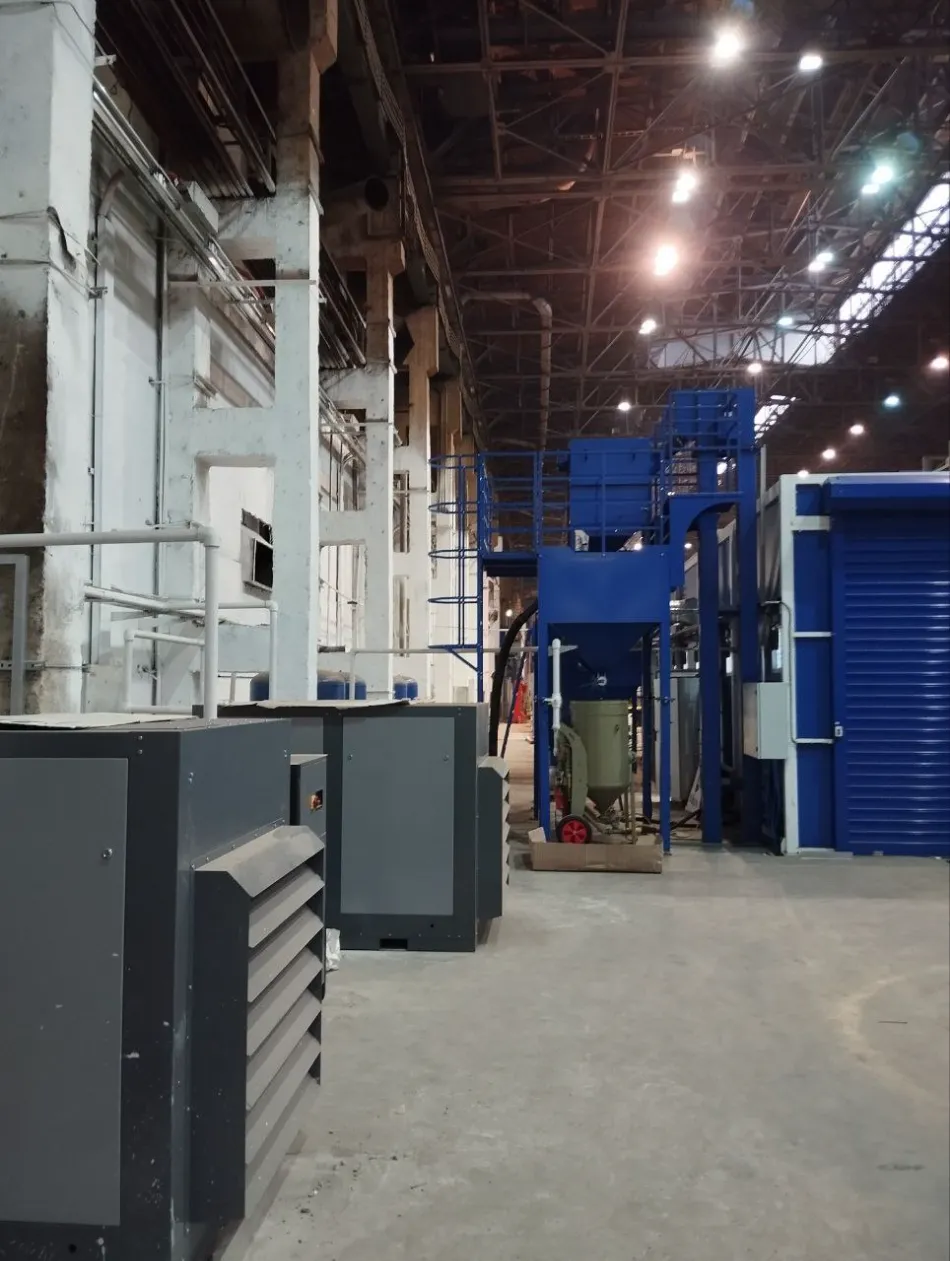

Компрессорное оборудование:

компрессорная установка ДЭН-110Ш Оптим – 1 шт.
компрессорная установка ДЭН-110Ш – 1 шт.
осушитель рефрижераторного типа ОВР-1200 – 2 шт.
сепаратор циклонного типа СЦ-1200Р с автоматическим конденсатоотводчиком – 2 шт.
ресивер РВ-0,9 58900.02-02 – 6 шт.

1 комп.

Энергопотребление:

Комплект ЗИП на 3 года работы: Комплект ЗИП на 3 года работы:

Поплавковый клапан Pop-up 1/2’’ со стержнем — 1 шт.
Кольцо поплавкового клапана — 1 шт.
Y-образный переходник 1 ¼’’ — 10 шт.
Ниппель обрезиненный 1 ¼’’х100 мм — 20 шт.
Ниппель обрезиненный 1 ¼’’х60 мм — 20 шт.
Быстроразъёмное соединение 1 ¼’’ — 4 шт.
Уплотнительное кольцо для сопла — 20 шт.
Соплодержатель — 4 шт.
Быстроразъёмное соединение 1 ¼’для шланга — 10 шт.
Сопло дробеструйное (диаметр 8,5 мм) — 10 шт.
Ручка «Старт-Стоп» — 2 шт.
Резиновый клапан для ручки «Старт-Стоп» — 20 шт.
Дробеструйный шланг 1 ¼’’ (20 м) — 2 шт.
Приводящий спаренный шланг с фитингами (20 м) — 2 шт.
Костюм абразивоструйщика — 4 шт.
Перчатки абразивоструйщика — 4 пары
Шлем абразивоструйщика «Apollo 100» — 2 шт.
Картридж дыхательного фильтра — 4 шт.
Дыхательный шланг с б/р соединениями (20 м) — 2 шт.
Рамка, Apollo 100 — 10 шт.
Подшлемник, Apollo 100 — 5 шт.
Наружная защитная плёнка, Apollo 100 (25 шт.) — 20 компл.
Среднее стекло, Apollo 100 (пластик) — 4 шт.
Внутренняя защитная плёнка, Apollo-100 (шт.) — 4 шт.
Пневмоцилиндр — 3 шт.
Светильник — 3 шт.
Подшипники скребковых полов — 200 шт.
Скребки — 10 шт.
Ковш элеватора — 10 шт.
Лента элеваторная — 30 м.

1 комп.

Электропотребление оборудования Привод ворот — 2 х 1,5 = 3,0 кВт
Освещение — 2,5 кВт
ВПУ-15 — 22,0 кВт
ВПУ-2— 2,0 кВт
Привод элеватора — 3,5 кВт
Привод сепаратора — 0,5 кВт
Привод тележки — 3,5 кВт
Вспомогательная автоматика — 1,0 кВт
Компрессорная установка ДЭН-110Ш Оптим — 110,0 кВт
Компрессорная установка ДЭН-110Ш — 110,0 кВт
Осушитель рефрижераторного типа ОВР-1200 — 3,0 кВт

Общее электропотребление 261 кВт

Потребление сжатого воздуха Абразивоструйная установка — 5,8х2 = 11,6 м3/мин
Привод скребковых полов — 0,05х12 = 0,6 м3/мин
Очистка фильтров ВПУ-15 — 1,2 м3/мин
Очистка фильтров ВПУ-2 — 0,2 м3/мин
Необходимый резерв (20%) — 2,5 м3/мин

Общее потребление воздуха 16,3 м3/мин
